36.Компановка конструктивных схем сборных балочных перекрытий с плитами, работающими в двух направлениях. Методы расчета плит,работающих в двух направлениях.

37.Расчет и конструирование монолитной центрально нагруженной колонныю

Колонна воспринимает продольную силу от постоянных и временных длительных нагрузок и продольную силу от кратковременных нагрузок. К постоянным относят вес конструкции перекрытия, перекрытия вышележащих этажей, покрытие и собственный вес колонны.

Вычисляем продольную силу от постоянных нагрузок (от собственного веса конструкции перекрытий и покрытий):

где - расчетная постоянная нагрузка, действующая на плиты;

– пролет второстепенных балок;

– пролет главных балок;

– ширина главной балки;

м – высота главной балки;

м – принятая толщина плиты перекрытия;

– средняя плотность бетона;

– коэффициент надежности по нагрузке;

м – ширина второстепенной балки;

м –высота второстепенной балки;

–количество второстепенных балок, расположенных в грузовой площади ;

м – высота этажа;

- количество этажей.

Продольная сила от длительной нагрузки на перекрытие:

где - нормативная временная нагрузка на перекрытие;

- коэффициент по надежности для временной нагрузки..

Продольная сила от кратковременной нагрузки на перекрытие:

Продольная сила от снеговой нагрузки:

где - нормативное значение снеговой нагрузки, принимается в зависимости от района строительства

Полная продольная сила:

Высота колонны составит:

l_col=Н_э=3300мм.

Расчетная длина колонны равна:

β – коэффициент, учитывающий условия закрепления элементов; для колонн β = 1;

м.

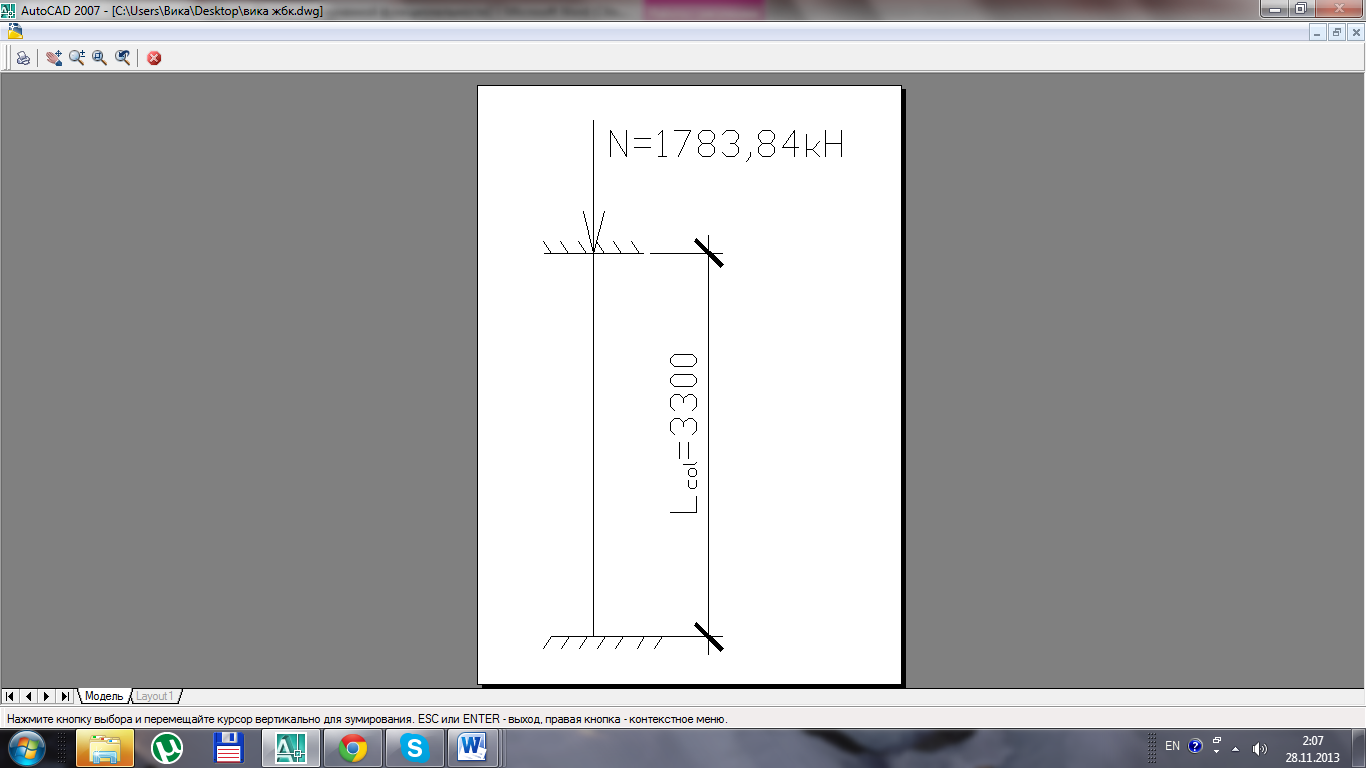

Расчетная схема колонны представляет собой балку, защемленную по обоим концам и нагруженную силой , приложенной по оси колонны (рисунок 4.1).

Рисунок 4.1 – Расчетная схема колонны.

Условную расчетную длину l_eff определяют с целью учета влияния гибкости формуле :

где - l₀— расчетная длина колонны;

(,t)—предельное значение коэффициента ползучести для бетона, допускается принимать (,t) = 2,0;

N_Еd,lt - продольная сила, вызванная действием постоянной расчетной нагрузки.

N_Еd,lt=N_Еd1·γ_G;

Гибкость квадратной колонны определяется по формуле :

= l₀ /h ≤ 7,

В случае, когда l₀ /h  7, при определении е₀ следует учитывать величину случайного эксцентриситета е_а. А также в расчете следует учесть гибкость колонны.
