31.Схема армирования монолитных балочных плит.

Армирование балочной плиты осущ-ся в зависимости от класса и вида принятой арм-ры, рулонными сетками при S500 проволока Ø4-5мм с расположением арм-ры в продольном или поперечном направлениях. Толщина этих плит 60-100мм. Для плит, толщина которых ≥100мм применяется арм-ие отдельными сетками. Но в любом случае рабочая арм-ра должна располагаться II короткой стороне плиты. Полученную площадь арм-ры распределяют на ширине 1м, а затем эту арм-ру распределяют по всей площади перекрытия.

Шаг рабочей арм-ры назначают S=50-200мм (над опорой 100-200мм, в пролете 50-200мм. На 1м плиты подбирают 5-14 стержней

Шаг распределительной арм-ры назначают 300-350мм. Площадь распред. арм-ры - 10% от площади рабочей арм-ры. Располагают не менее 3-ех стержней на 1м.п.

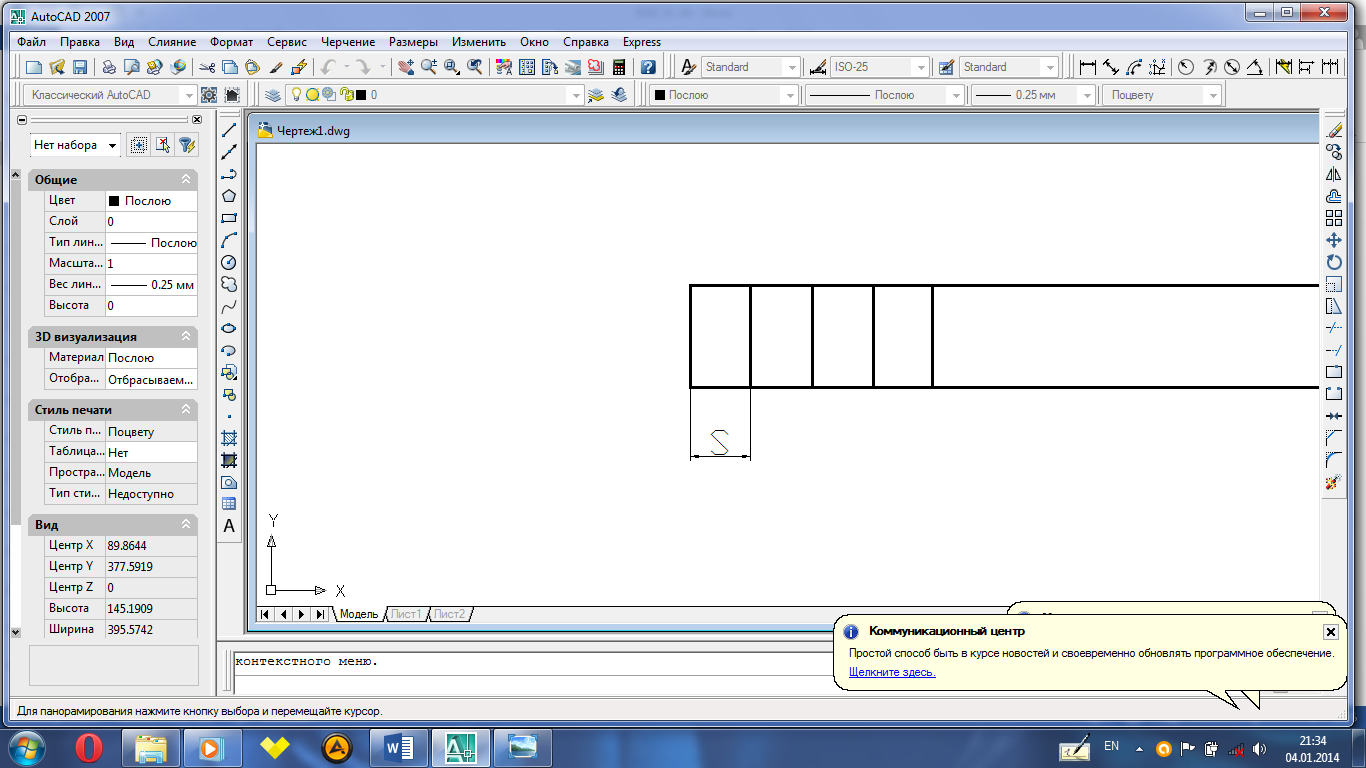

Рис. – Схема арм-я отдельными сетками.

32.Расчет и конструирование второстепенных балок монолитного перекрытия.

Второстепенную балку с точки зрения статического расчета рассматривают как многопролетную неразрезную балку с кол-вом пролетов ≤5 и опорами, которыми служат главные балки и стены

F_d=(G₁+Q)∙b_f+G₂

(G₁+Q)∙b_f – постоянная и переменная нагрузка на втор-ую балку от плиты

G₂ – собственный вес втор-ой балки

Изгибающие моменты для второстепенной балки определяются также как и для плит в пролетах и на опорах.

Балка рассчитывается не только по нормальным но и по наклонным сечениям. Значения поперечных сил:

V_sd,A=0,4∙F_d∙l_sbI

V_sd,В=0,6∙F_d∙l_sbI

V_sd,ср=0,5∙F_d∙l_sbR

Расчетные пролеты для второстеп.балки l_{sbIR –} расстояние м/у осью опирания на стену и внутренней гранью гл. балки

Длина пролета l_{sbR –} расстояние м/у внутренними гранями гл. балок.

Расчет сечений выполняется в зависимости от расположения опорных и пролетных моментов

Пролет (тавровое сеч-е) Опора(прямоугольное сеч-е)

33Назначение рабочей арматуры и схемы армирования второстепенных балок с учетом эпюры материалов.

Для рационального размещения арм-ры по длине второст. балки строят огибающие эпюры моментов учитывая разгружение усилий главными балками, а для рационального расположения рабочей арм-ры строят эпюру материалов

Для армирования используют пространственные каркасы с min рабочей арм-рой 12мм, Ø и шаг поперечной арм-ры рассчитывают по наклонному сеч-ю (ферменной аналогии). Шаг поперечной арм-ры должен не превышать на 1/4 длины, 150мм или h/2.

S≤150мм

S≤h_sb/2

В сечении балки располагают ≥2каркасов

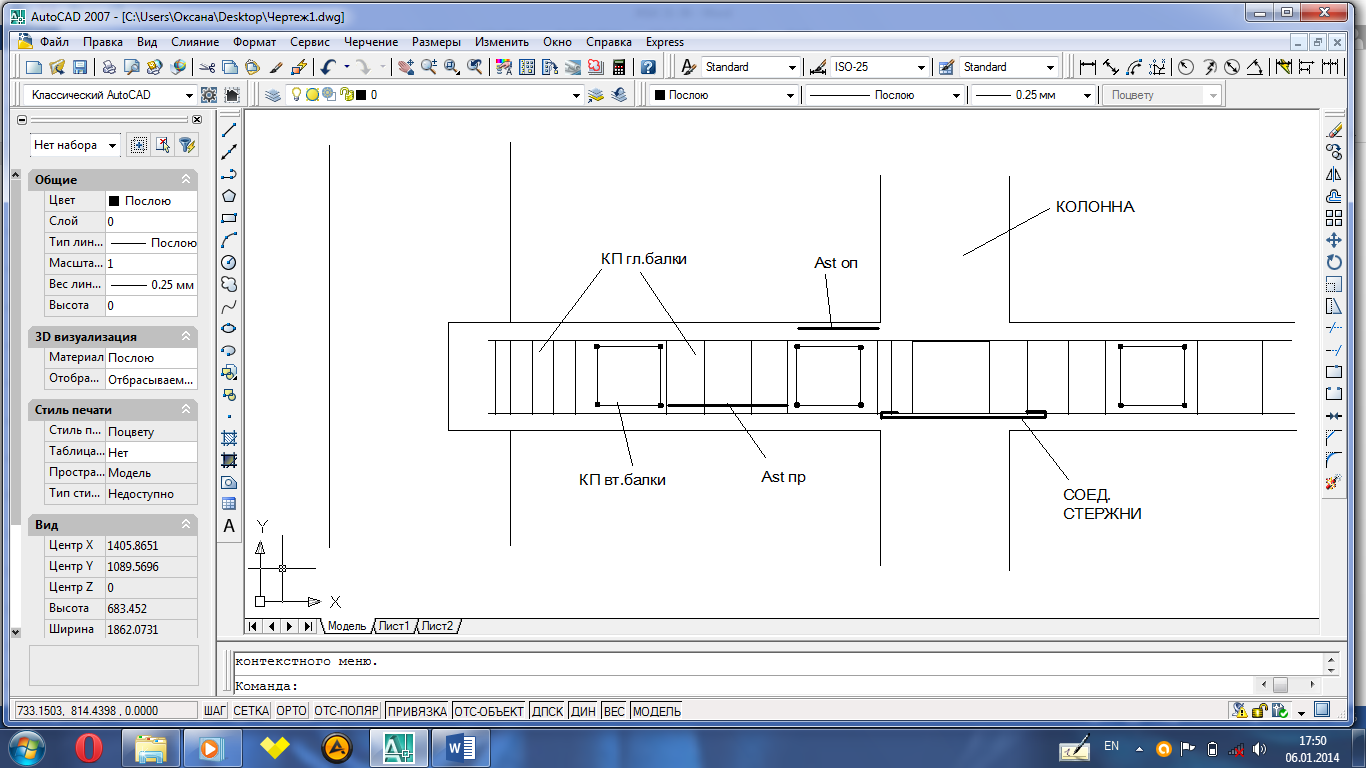

Каркасы доводят до грани главной балки и соединяют стержнем. Стыковые стержни закрепляют с помощью проволоки или анкеров. Над опорами в балках располагаются арматурные сетки монолитных плит или дополнительная опорная арм-ра.

34.Основные положения расчета и конструирование главных балок монолитного балочного перекрытия.

Главная балка является изгибаемым элементом и в расчетном отношении она рассматривается как неразрезная балка, но в отличие от плиты и второст. балки она загружена сосредоточ. Грузами в местах приложения нагрузки от второст. балки.

Собственная масса гл. балки также приводится к сосредоточ. грузам в местах опирания второст. балок

Размеры сеч-я гл. балок уточняются у грани колонны

- этого требует теория расчета, обеспечивая Ɛ =0,35

Значение моментов и поперечных сил определяют методом предельного равновесия, аналогично второстепенной балке.

Сеч-е рабочей арм- ры подбирают на опорах и в пролетах, рассматривая в пролете тавровое а на опоре прямоугольное сеч-я.

В расчете опорных сеч-ий необходимо назначать с^I в пределах 6-9см, т.к в этих местах сосредоточена арм-ра плит и второст. балок. Армируется балка пространственными каркасами.
