25. Расчет и конструирование ригеля гражданского здания при его шарнирном соединении с колонной.

Учитывая свободное соединение ригеля с колонной, рассматриваем его схему как свободно опертую балку. Расчет площади ар-ры в ригеле производим как для прямоугольных сечений, не учитывая свесы полок. Армируем пространственными каркасами,образуемыми плоскими. В отличие от пром. зданий здесь рассчитывается подрезка, так как изменяется высота сечения.

26.Конструкции применяемых стыков ригелей с колоннами.

Стыковые соед-я в эл-тах, воспринимающих растяг. усилия , должны выполняться:

1. Сваркой выпусков ар-ры;

2. Сваркой стальных закладных деталей;

3. Соед-ем с пом. стыкуемых эл-тов, пропускаемых ч/з каналы или пазы или болтовых соед-й с последующим натяжением.

4. Склеиванием эл-тов полимерными растворами с использование соед. деталей и стержневой ар-ры.

5. Жесткие стыки сборных к-ций замоноличиваются путем заполнения б-ном швов м/у эл-тами.

27.Конструкция жесткого стыка ригеля с колонной и его расчет.

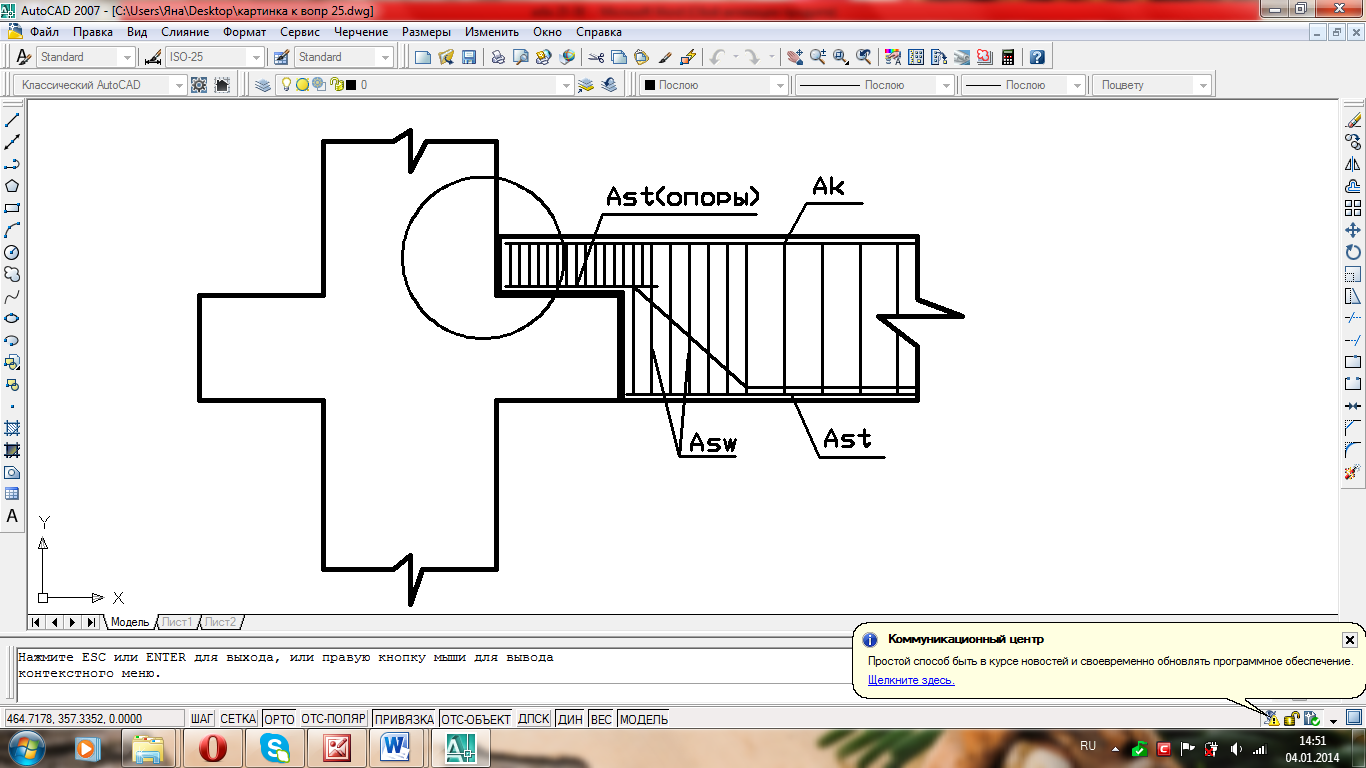

Рис.1.Жесткий стык ригеля с колонной.

Расчет стыка состоит из расчета площади ар-ры стык. стержней и расчета опорной консоли колонны.

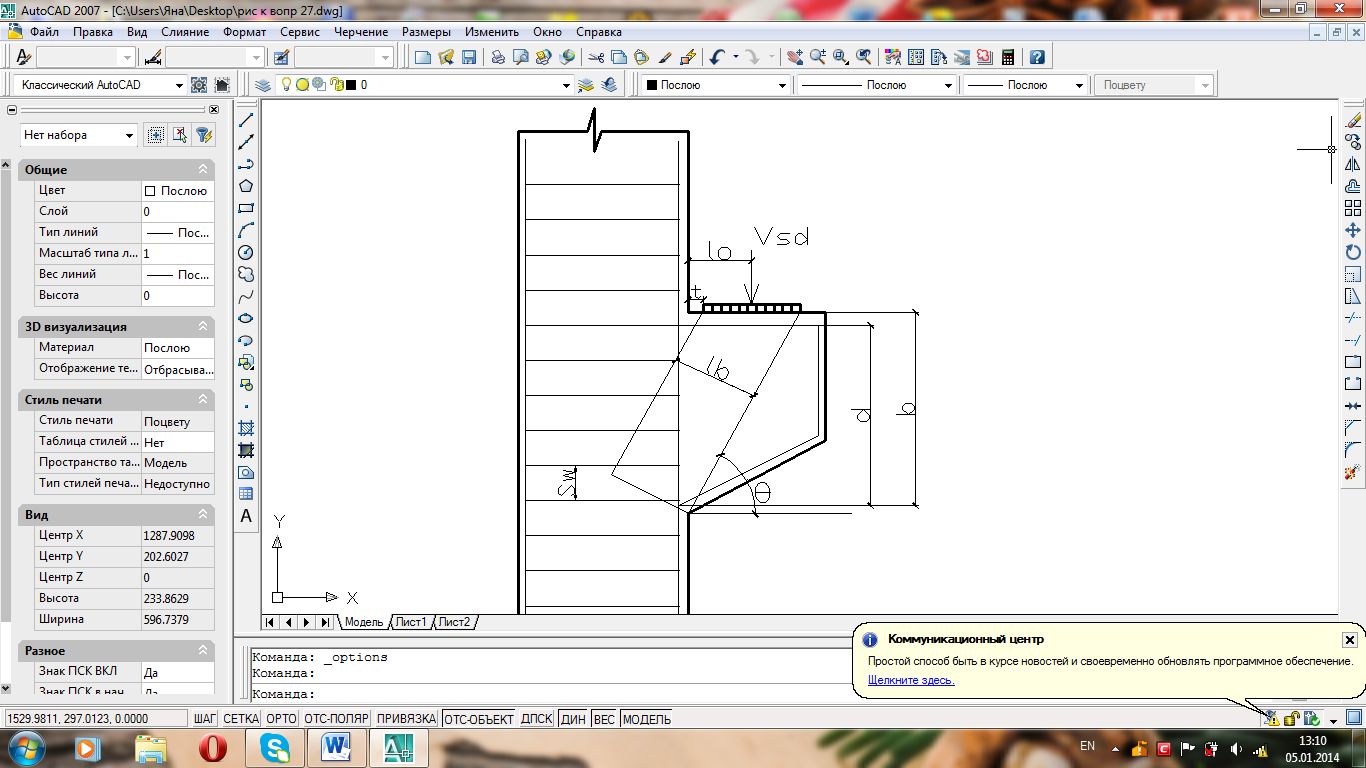

Рис.2. Расчетная схема жесткого стыка ригеля с колонной.

Т.к. стык является жестким, то в опорных сеч-ях возникают моменты и растяг. усилия в ар-ре,кот. определяются как:

Nsd=Msd(гр.к.)/z, где Msd(гр.к.)—момент на грани колонны,

z—плечо внутренней пары сил.

Площадь сеч-я стыкуемых растянутых стержней:

Ast’=Nsd/fyd,

Наименьший вылет опорной консоли l рассчитывается на действие поперечной силы Vsd как:

l= +t, где b—ширина ригеля, t—зазор м/у торцом ригеля и гранью колонны.

Консоль считается короткой, если l≤0,9d,где d—рабочая высота.

К-ция короткой консоли у грани колонны должна обеспечивать прочность б-на по наклонной сжатой полосе м/у грузом и опорой, т.е. должна отвечать условию:

Vsd≤0,8ɸ_w·α·fcd·b·l_b sinϴ, где ɸ_w—коэф-т, учитывающий влияние поперечных сил

ɸ_w=1-10·α_е·ρ_w, где α_е= ,

ρ_w= ,где S_w—шаг поперечной ар-ры;

l_b—расчетный размер б. полосы,

l_b= l_sup·sinϴ+2α·cosϴ, где l_sup—длина площади передачи нагрузки вдоль вылета консоли.

Ast’= .

28.Конструирование и расчет стыка ригеля с колонной со скрытой консолью

В перекрытиях гражданских зданий соед-е ригеля с колонной принимается шарнирным, несмотря на наличие в нем небольшого изг. момента. Его называют стыком со скрытой консолью.

Vsd₁·(1- )≤Asw·fywd+Asins·fyd·sinϴ, где

Vsd₁—поперечная сила в нормальном сеч-и у конца подрезки,

d1 и d—рабочая высота сеч-я в подрезке и вне ее,

Asins—площадь ар-ры отгиба,

Asw—площадь поперечной ар-ры.

Поперечные стержни в подрезке устанавливают с учетом анкеровки, кот. не менее l1.

l1= +S1, Vsw—усилие в поперечной ар-ре, S1—шаг поперечной ар-ры.

Продольная ар-ра в подрезке Ast заводится на длину l2. Это является анкеровкой продольной ар-ры подрезки и она должна быть не меньше l_bd.

l2= ,где

Asw1—площадь сечения доп.стержней поперечной ар-ры за пределами подрезки.

Vsw1—линейные усилия в доп. стержнях.

Vsw1= .
