20. Устройства перемножения и деления сигналов.
21. Общие сведения об активных фильтрах.
Для получения избирательных характеристик в обычной схемотехнике широко используются LС - фильтры. Однако в интегральной схемотехнике индуктивности трудно реализуемы.
Поэтому в интегральной схемотехнике широкое применение находят активные фильтры, представляющие собой пассивные RС - фильтры, включенные в цепи инвертирующих и неинвертирующих усилителей. Другими словами, активные фильтры - это усилители на основе ОУ в сочетании с пассивными RС - фильтрами. Активные фильтры (АФ) находят самое широкое применение в качестве УВЧ, УПЧ, регуляторов тембров и т.д. Избирательная АЧХ АФ реализуется благодаря применению RС - пассивных фильтров. Следовательно, для анализа АФ необходимо знать характеристики пассивных фильтров.
К преимуществам активных фильтров относятся:
- способность усиливать сигнал, лежащий в полосе их пропускания;
- возможность отказаться от применения таких нетехнологичных элементов, как индуктивности, использование которых несовместимо с методами интегральной технологии;
- легкость настройки;
- малые масса и объем, которые слабо зависят от полосы пропускания, что особенно важно при разработке устройств, работающих в низкочастотной области;
- простота каскадного включения при построении фильтров высоких порядков.
Недостатки:
- невозможность использования в силовых цепях, например в качестве фильтров выпрямителей;
- необходимость источника, предназначенного для питания усилителя;
- ограниченный частотный диапазон, определяемый собственными частотными свойствами используемых усилителей.
Несмотря на перечисленные недостатки, активные фильтры находят широкое практическое применение.
22. Пассивные rс – фильтры.
Различают: фильтры нижних частот (ФНЧ), полоса пропускания которых располагается в области нижних частот; фильтры высоких частот (ФВЧ), пропускающие сигналы высоких частот; полосовые и заграждающие (режекторные фильтры).

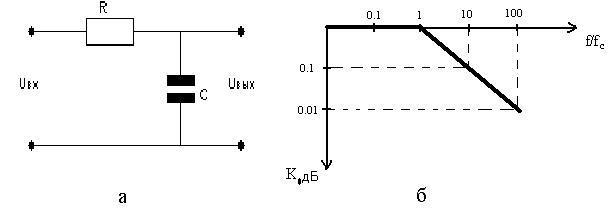

Рассмотрим схему ФНЧ, рис. 1a.
Рис.1. ФНЧ и его передаточная характеристика (АЧХ)
Комплексный коэффициент передачи этого RC-фильтра определяется:
K(jω)=Uвых/Uвх=1/(1+jωRC).
Передаточная характеристика ФНЧ имеет выражение:
(1)
где fc - частота среза, равная 1/2RC.
В соответствии с выражением (1) построим передаточную характеристику ФНЧ, рис. 1,б.
При частотах f<<fc f/fc<<1; K(f)=1 KдБ=0,
При частотах f>>fc f/fc >>1; K(f)=fc/f.
Полоса пропускания фильтра определяется частотой среза. При дальнейшем увеличение частоты имеет место затухание сигнала, т.е. спад частотной характеристики 20 дБ/дек. Если ФНЧ имеет несколько звеньев, то спад АЧХ равен n 20 дБ/дек.

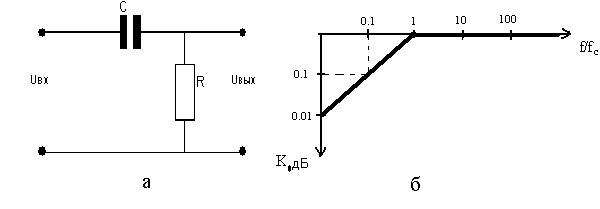

Рассмотрим принципиальную схему ФВЧ, рис. 2.
Рис.2. ФВЧ и его передаточная характеристика (АЧХ)
Передаточная характеристика ФВЧ определяется выражением
В области низких частот, где при f<<fс fс/f<<1 K(ω)=ωRC; K(f)=f/fc;
при f >> fc fc/f >>1 K(ω)=1; KдБ=0 дБ.

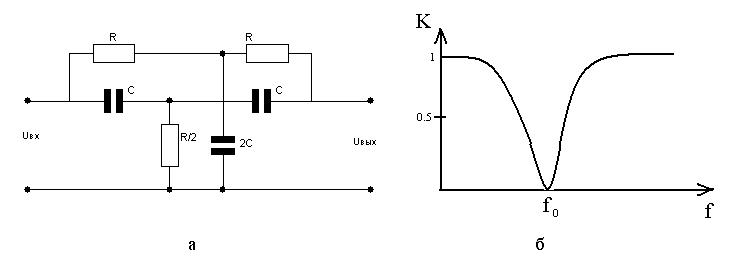

Для построения полосовых и заграждающих АФ широкое применение находит 2Т фильтр, рис. 3.
Рис.3. 2Т-фильтр и его передаточная характеристика
2Т фильтр пропускает все частоты с коэффициентом передачи К=1, кроме квазирезонансной. На квазирезонансной частоте f0=1/2RC коэффициент передачи равен нулю.
