Визначаємо загальний опір зовнішньої стіни за формулою:

R_∑пр.= + + + + ,

Розрахунковий коефіцієнт тепловіддачі внутрішньої поверхні стіни

α_в = 8.7 Вт/(м²∙К)

Розрахункове значення коефіцієнта тепловіддачі зовнішньої поверхні стіни

α_зовн. = 23 Вт/(м²∙К)

Визначаємо приведений опір теплопередачі

R_пр. ≥ Rq_min

R_∑пр.= + + + + + = 2,8 м²К/Вт

=2,8- - - - -

=1,84

x=0,128 м (Приймаємо 0,130 м)

Приймаємо товшину утеплювача δ₂ = 0,130 м

R_пр.= + + + + + = 2,504 ≥ Rq_min = 2,8 м²К/Вт

R_∑пр.= 2,82 м²К/Вт > R_{q min} = 2.8 м²К/Вт

Визначаємо масивність стіни

Приймаємо, що масивність стіни важка, так як Д>7

Перевіряємо можливість появи конденсату на внутрішній поверхні стіни

Визначаємо кількість водяної пари

g=17,2 г/м³

Визначаємо абсолютну вологість

g₀=g =17,2*0,55=9,46 г/м³

9,46 г/м³ – кількість насищення при пониженні t⁰= +10⁰C (точка роси)

Визначаємо температуру, яка може бути на поверхні стіни

=0,133 (для стін)

Так як g₀, то конденсату не буде.

Згідно теплотехнічному розрахунку приймаємо склад стіни:

1. Облицювання фасаду керамічною цеглою – 120 мм

2. Утеплювач з мінеральної вати – 130 мм

3. Стіна з керамічної цегли – 380 мм

4. Внутрішня штукатурка вапняно-піщаним розчином – 20 мм

Загальна товщина стіни 650 мм.

1.2 Генплан

Пятиповерховий житловий будинок знаходиться на території ділянки прямокутної форми з розмірами (100,2*80,45) м. Запоріжжя

Рельєф місцевості спокійний.

Проектуємо будівля розташована на території житлового мікрорайону.

Прив’язка будівлі ведеться до існуючого 5-ти поверхового житлового будинку, відстань між будинками дорівнює 17,6м.

На ділянці окрім проектуємого будинку розташовані: ігровий майданчик, парк, часне підприємство, 5-ти поверховий житловий будинок.

Для зв’язку з іншими мікрорайонами запроектована сітка автомобільних доріг з твердим асфальтним покриттям шириною 6,0м. Тротуари та дороги огороджені бордюром.

Благоустрій ділянки здійснюється засадою листвяних дерев.

1.3.1. Техніко – економічні показники генплану

№	Найменування	Од. вимір	Кільк.	Примітка
1	2	3	4	5
1	Площа генплану	га	300000
2	Площа забудови	м2	33,555
3	Площа озеленення	м2	235,45
4	Довжина доріг	м	401,50
5	Коефіцієнт забудови	%	34
6	Коефіцієнт озеленення	%	23

Експлікація генплану

№	Найменування	Примітка
1	5-ти поверховий житловий будинок	проектуємий
2	Продуктовий магазин	існуючий
3	Супермаркет Сільпо	існуючий
4	Міліция	існуючий
5	Дитячий садок	існуючий

1.3.2. Вертикальна прив’язка будівлі до рельєфу місцевості:

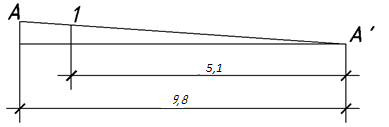

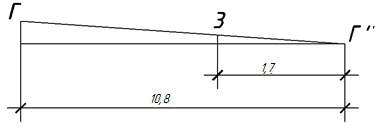

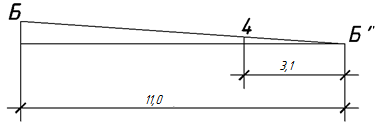

1. Визначаємо фактичні позначки землі у кутах будівлі

Визначаємо Н_сер фактичну

Визначаємо проектні позначки у кутах будівлі

2

Визначаємо абсолютну позначку підлоги першого поверху

цементо-пісчаного розчину складу 1:2 . Вертикальна гідроізоляція виконується обмазкою гарячим бітумом за 2 рази. По периметру зовнішніх стін улаштовується асфальтове вимощення шириною 1,0 метра.

1. Стіни та перегородки

Стіни зовнішні із звичайної керамічної цегли товщиною 380 утеплювачем з мінеральної вати товщиною 130мм та поштукатурені вапняно-піщаним розчином товщиною 20 мм. Загальна товщина стіни 650 мм.

Стіни внутрішні із звичайної керамічної цегли товщиною 380мм.

Перегородки гіпсокортонні – 80 мм. Кладку виконано на цементно-піщаному розчині марки М50.

3.3 Перекриття та покриття

Перекриття прийняті збірні залізобетонні кругло-пустотні згідно серії 1.141.1-1 вип. 64 та ГОСТу 9561-91 випуск 60.

Перекриття укладають на стіни та обпирання мінімум 120мм. Плити перекриття анкеруються між собою з стінами, з балконами та плитами лоджій. Анкера приймаються з арматури А2 d= 4-6мм. Шви між панелями замонолічуються бетоном, а також торці панелей заповнюються бетонними вкладишами.

Покриття прийняті збірні залізобетонні ребристі на панелі серії 1.165.1-15.
