Строительные растворы. Классификация и применение .
Свойства строительных растворов
Удобоукладываемость - это свойство растворной смеси легко укладываться плотным и тонким слоем на пористое основание и не расслаиваться при хранении, перевозке и перекачивании растворонасосами. Она зависит от подвижности и водоудерживающей способности смеси.
Подвижность растворных смесей характеризуется глубиной погружения металлического конуса (массой 300 г) стандартного прибора (рис.11.1). Подвижность назначают в зависимости от вида раствора и отсасывающей способности основания. Для кирпичной кладки подвижность растворов составляет 9-13 см, для заполнения швов между панелями и другими сборными элементами - 4-6 см, а для вибрирования бутовой кладки - 1-3 см
Водоудерживающая способность - это свойство растворной смеси сохранять воду при укладке на пористое основание, что необходимо для сохранения подвижности смеси, предотвращения расслоения и хорошего сцепления раствора с пористым основанием (кирпичом и т.п.). Водоудерживающую способность увеличивают путем введения в растворную смесь неорганических дисперсных добавок и органических пластификаторов. Смесь с этими добавками отдает воду пористому основанию постепенно, при этом он становится плотнее, хорошо сцепляется с кирпичом, отчего кладка становится прочнее. Удобоукладываемую растворную смесь получают, если правильно назначен зерновой состав ее твердых составляющих, определяемой соотношением песка, вяжущего и дисперсной добавки. Тесто вяжущего заполняет пустоты между зернами песка и равномерно покрывает песчинки тонким слоем, уменьшая внутреннее трение. С удобоукладываемой растворной смесью удобно работать (каменщики говорят - мягкая и не тянется за кельмой), в результате повышается производительность труда. От удобоукладываемости растворной смеси зависит качество каменной кладки. Правильно подобранная растворная смесь заполняет неровности, трещины, углубления в кирпиче или камне, поэтому получается большая площадь контакта между раствором и кирпичом (камнем), в результате прочность и монолитность кладки возрастает. Увеличивается и долговечность наружных стен.
Основными свойствами строительных растворов являются: прочность (марка) к заданному сроку твердения, сцепление с основанием, морозостойкость и деформативные характеристики: усадка в процессе твердения, влияющая на трещиностойкость, модуль упругости, коэффициент Пуассона.
Прочность при сжатии определяют испытанием образцов-кубиков с длиной ребра 7,07 см в возрасте, установленном в стандарте или технических условиях на данный вид раствора. Изготовление образцов из растворной смеси подвижностью менее 5 см производят в обычных формах с поддоном, а из смеси с подвижностью 5 см и более - в формах без поддона, установленных на отсасывающем основании-кирпиче (покрытом смоченной водой газетной бумагой).
Прочность
цементного раствора при отсутствии
отсоса воды определяется теми же
факторами, что и прочность бетона;
зависимость предела прочности раствора
при сжатии R28
от активности
цемента Rц и цементно-водного отношения
определяется формулой
Прочность
раствора, уложенного на пористое
основание (кирпич), удобно выразить в
зависимости от расхода вяжущего вещества,
а не от Ц/В, поскольку после отсоса воды
основанием в растворе остается примерно
одинаковое количество воды:
Приведенная формула применима для цементно-известковых растворов: Ц - расход цемента, т/м песка; коэффициент к зависит от качества песка: для крупного песка - 2,2, песка средней крупности - 1,8, мелкого песка - 1,4.
Прочность смешанных растворов зависит от количества введенной в раствор извести или глины. Оптимальная добавка известкового или глиняного теста, позволяющая получить удобоукладываемые растворные смеси и плотные растворы, соответствует максимуму на кривых прочности растворных смесей
разного состава - от "жирных" состава 1:3 до "тощих" состава 1:2:9; состав указан в объемных частях - цемент: тесто (известковое, глиняное): песок.
На основании закономерностей, управляющих прочностью растворов (они приведены выше в виде формул и графиков), составлены таблицы рекомендуемых составов разных марок, которыми широко пользуются на практике
Строительные растворы по прочности в 28-суточном возрасте при сжатии делят на марки: 4, 10, 25, 50, 75, 100, 150,200. Растворы марок 4 и 10 изготовляют на воздушной и

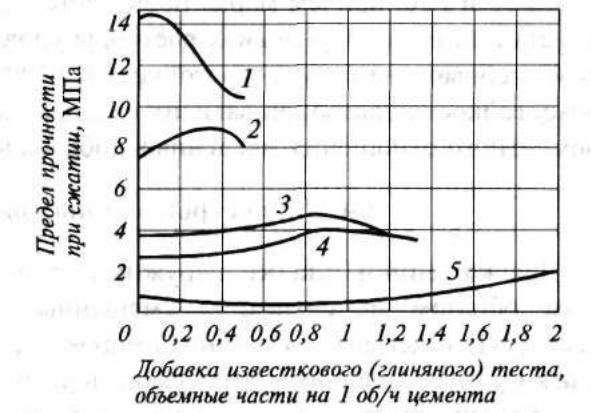

Рис. 11.2. Общий характер влияния
дисперсных добавок (извести, глины)
на прочность растворов состава
(цемент : песок по объему): 1 - 1:3; 2 - 1:4; 3 - 1:5; 4 - 1:6;5- 1:9
гидравлической извести и др
Понижение температуры замедляет рост прочности растворов .Следовательно, при низких положительных температурах прочность раствора в возрасте 28 сут составляет 55-72% от марки.
Поэтому в зимнее время широко применяют растворы с химическими добавками (поташа, нитрата натрия и др.), понижающими температуру замерзания раствора и ускоряющими набор его прочности. Зимой марку раствора для каменной кладки (без тепляков) и монтажа крупнопанельных стен обычно повышают на одну ступень против марки при летних работах (например, 75 вместо 50).
Морозостойкость раствора характеризуется числом циклов попеременного замораживания и оттаивания, которое выдерживают насыщенные водой стандартные образцы-кубики размером
7,07x7,07x7,07 см (допускается снижение прочности образцов не более 25% и потеря массы не свыше 5%).
Строительные растворы для каменной кладки наружных стен и наружной штукатурки имеют марки по морозостойкости: F10, F15, F25, F35 и F50, причем марка повышается для влажных условий эксплуатации. В таких условиях растворы удовлетворяют и более высоким требованиям по морозостойкости: F100, F150, F200 и F300. Морозостойкость растворов зависит от вида вяжущего вещества, водо-цементного отношения, введенных добавок и условий твердения.
Виды строительных растворов
Для каменной кладки наружных стен зданий применяют главным образом цементные и смешанные растворы (цементно-известковые и цементно-глиняные) марок 10, 25 и 50 в зависимости от влажностных условий и требуемой долговечности здания. В кладке перемычек, простенков, карнизов, столбов марка может быть повышена до 100.
Виброкирпичные панели изготовляют с применением растворов марки 75, 100, 150, приготовленных на портландцементе и шлако-портландцементе.
Монтажные растворы для заполнения горизонтальных швов при монтаже стен из легкобетонных панелей должны иметь марку не ниже 50, а для панелей из тяжелого бетона- не ниже 100.
Минимальные расходы цемента для растворов различного назначения 75-125 кг/м3 песка принимают для подземной кладки зданий в зависимости от относительной влажности воздуха в помещениях, а для кладки фундаментов - в соответствии с влажностью грунтов.
Для кладки во влажных грунтах и ниже уровня грунтовых вод применяют растворы на портландцементе с активными минеральными добавками или на шлакопортландцементе (с минимальным расходом цемента 125 кг/м3).
Штукатурные растворы. Для наружных каменных и бетонных стен зданий применяют цементно-известковые растворы, а для оштукатуривания деревянных поверхностей в районах с сухим климатом используют известково-гипсовые растворы. Внутреннюю штукатурку стен и покрытий здания при относительной влажности воздуха помещений до 60% выполняют из известковых, гипсовых, известково-гипсовых и цементно-известковых растворов.
Подвижность штукатурных растворов и предельная крупность применяемого песка для каждого слоя штукатурки различны. Подвижность раствора для подготовительного слоя при нанесении ме-ханизированным способом составляет 6-10 см, а при ручном труде - 8-12 см. Наибольшая крупность песка при этом должна быть не выше 2,5 мм. Для отделочного слоя применяют мелкие пески крупностью не более 1,2 мм. для увеличения подвижности штукатурных растворов вводят гидрофобно-пластифицирующие добавки
Декоративные растворы предназначены для отделочных слоев стеновых панелей и блоков, наружной и внутренней отделки зданий. Эти растворы изготовляют на белом, цветном и обычном портландцементах; для цветных штукатурок внутри зданий применяют также строительный гипс и известь. Заполнителем служит чистый кварцевый песок либо дробленые пески из белого известняка, мрамора и т.п. Для лицевого отделочного слоя панелей наружных стен (из легкого бетона) применяют раствор марки 50, для отделки железобетонных конструкций - 150 с морозостойкостью не ниже 35.
Гидроизоляционные растворы для гидроизоляционных слоев и штукатурок обычно изготовляют состава 1:2,5 или 1:3,5 (це-мент:песок по массе), применяя портландцемент, расширяющиеся цементы, сульфатостойкий портландцемент.
Инъекционные цементные растворы применяют для заполнения каналов в предварительно напряженных конструкциях и уплотнения бетона. Марка раствора должна быть не ниже 300, поэтому используют портландцемент марки 400-500.
Рентгенозащитный раствор приготовляют на баритовом песке (BaS04) (предельной крупностью 1,25 мм), применяя портландце-мен, или шлакопортландцемент. В него вводят добавки, содержащие легкие элементы: литий, бор и др.
