7. Виды каменной кладки.
В зависимости от вида каменных изделий, их физико-механических свойств и конструктивных требований каменная кладка может быть сплошной, пустотелой, слоистой и крупноблочной.
Сплошная кирпичная кладка выполняется из кирпича всех видов. Монолитность кладки обеспечивается перекрытием вертикальных швов. Вдоль стены кладка перевязывается в каждом ряду, а по толщине ее — через несколько рядов, однако не реже чем через 50 см. Многорядная система перевязки (рис. 3.2, а) требует меньших затрат труда, однако раствор должен быть повышенной прочности. При выполнении кладки методом замораживания, возведении столбов и узких простенков рекомендуется однорядная система перевязки (рис. 3.2, б).
П
ри
любой системе перевязки швов сплошной
кладки требуется укладка тычковых
рядов в нижнем (первом) и верхнем
(последнем) рядах конструкции, а также
на уровнях обрезов стен, столбов и
выступающих рядов (карнизов, поясков и
т. п.). Кладка из бетонных и природных
камней должна иметь не менее одного
тычкового ряда на каждые три ряда кладки
(рис. 3.2, в).

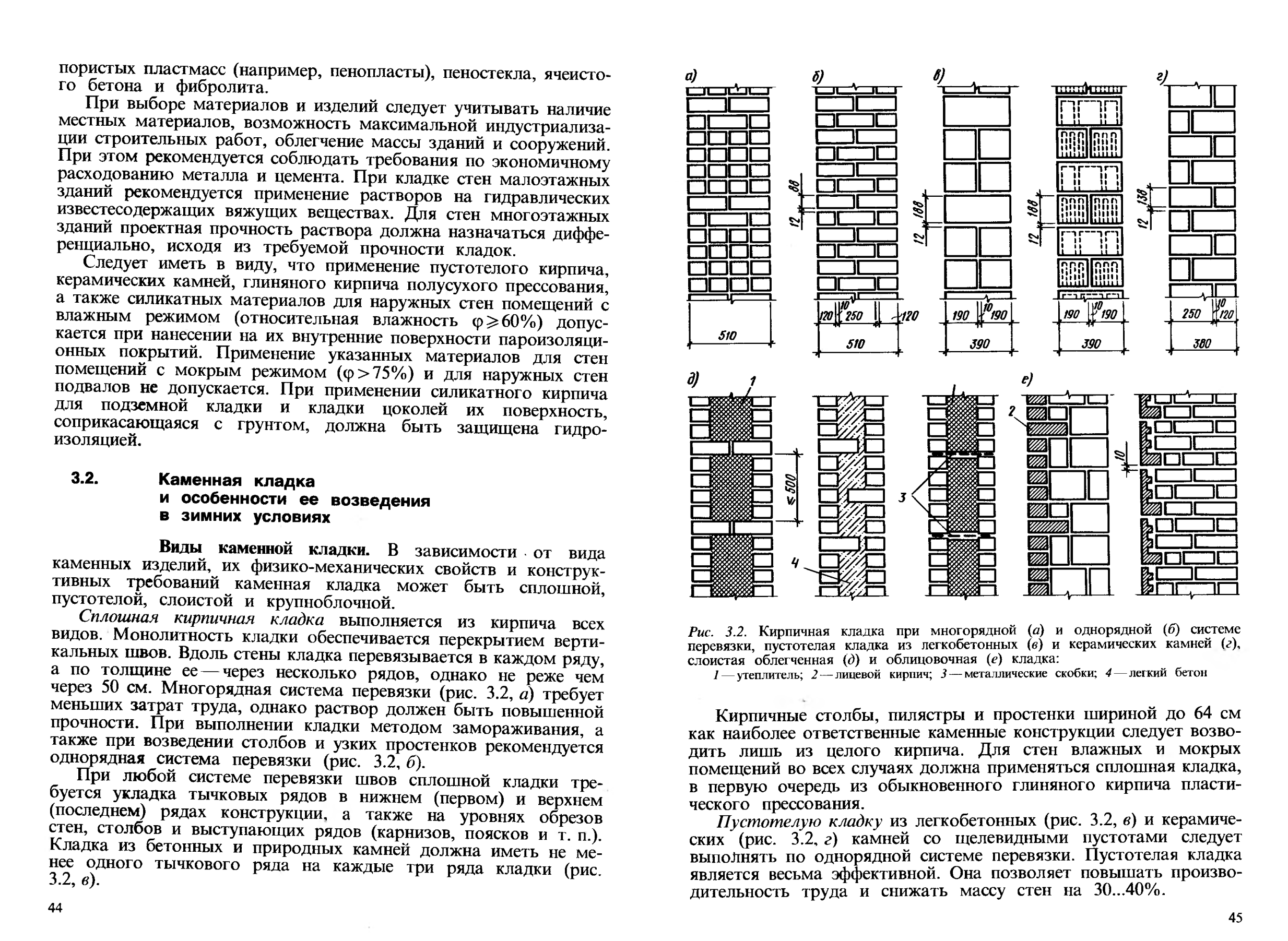

Рис. 3.2. Кирпичная кладка при многорядной (а) и однорядной (б) системе перевязки, пустотелая кладка из легкобетонных (в) и керамических камней (г), слоистая облегченная (д) и облицовочная (е) кладка:
1 — утеплитель; 2 — лицевой кирпич; 3— металлические скобки; 4—легкий бетон
Кирпичные столбы, пилястры и простенки шириной до 64 см следует возводить лишь из целого кирпича. Для стен влажных и мокрых помещений должна применяться сплошная кладка из глиняного кирпича пластического прессования.
Пустотелую кладку из легкобетонных (рис. 3.2, в) и керамических (рис. 3.2, г) камней со щелевидными пустотами следует выполнять по однорядной системе перевязки. Пустотелая кладка эффективна. Она позволяет повышать производительность труда и снижать массу стен на 30...40%.
Слоистая облегченная кладка состоит из конструктивных и теплоизоляционных слоев, соединенных жесткими или гибкими связями (рис. 3.2, г). Толщина несущих слоев определяется по требованиям прочности кладки. Теплоизоляционный слой стены может находиться как внутри кладки, так и у внутренней ее поверхности (по теплотехническим и экономическим расчетам).
Связи слоев являются жесткими, если расстояние между осями вертикальных диафрагм не более 120 см. Гибкие связи состоят из коррозионно-стойких сталей, суммарная площадь сечения которых не менее 0,4 см2 на 1 м2 поверхности стены.
Облегченная кладка применяется для несущих стен зданий высотой до 5 этажей и самонесущих стен высотой до 9 этажей. Но нельзя, если в помещениях имеется повышенное содержание влаги.
Слоистыми являются также стены, состоящие из лицевого кирпича или камня и закладных или плоских облицовочных плит (рис. 3.2, е). Наружная облицовка перевязывается с камнем и выполняется одновременно с возведением стен и столбов.
К
рупные
легкобетонные, керамические, кирпичные
и другие блоки
применяются в крупноблочных каркасных
или бескаркасных зданиях для повышения
их индустриализации. Блоки могут
быть сплошными и пустотелыми,
однослойными и многослойными. Для
наружных стен зданий из крупных
блоков используются три системы разрезки
их по высоте этажа: двух-, трех- и
четырехрядная (рис. 3,3, а), а также
двухблочная (рис. 3.3, б).
Двухрядная разрезка применяется в зданиях из легкобетонных блоков небольшой массы. Трехрядная - при применении кирпичных и керамических блоков.
Для внутренних крупноблочных стен предусматривается однорядная разрезка. Внутренние и наружные стены соединяются между собой анкерами.
