6.Армокаменные конструкции. Способы армирования каменной кладки.

Армирование каменных конструкций про­изводится для увеличения их прочности и ус­тойчивости. Существуют два наиболее распро­страненных вида армирования: поперечное (сетчатое) и продольное.

Кроме армирования кладка может быть уси­лена железобетонными или стальными обоймами.

Элементы с сетчатым армированием

Сетчатое армирование применяется для уси­ления тяжелонагруженных столбов и простен­ков, загруженных с небольшими эксцентриси­тетами и имеющих небольшую гибкость. При эксцентриситетах, выходящих за пределы ядра сечения (для прямоугольных сечений е₀>

0,17h), а также при λ_h> 15 или λ_t> 53 сетчатое армирование применять не следует, так как в этих случаях в сечении могут возник­нуть нормальные растягивающие напряжения и сетчатое армирование не повышает несущей способности кладки.

Сетки изготовляют из стали классов A-1(S240) или Вр-I(S500) диаметром 3—8 мм, причем при наличии пересечений арматуры в швах диаметр стерж­ней должен быть не более 6 мм. Это ограничение связано с тем, что толщина шва в кладке долж­на быть не более 10—12 мм, но при этом пре­вышать толщину сетки (диаметр стержня при отсутствии пересечений или два диаметра при их наличии) не менее чем на 4 мм. Расстояние между стержнями в сетке должно быть не более 12 и не менее 3 см.

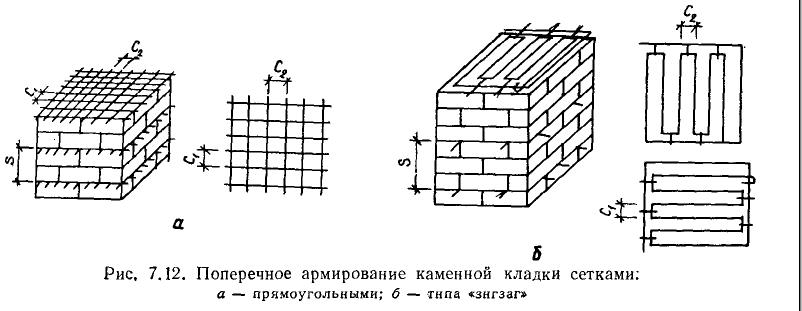

В зависимости от диаметра арматуры сетки могут быть прямоугольными (с перекрестными стержнями) при диаметре стержней 3—6 мм (рис, а) и типа «зигзаг» при диаметре 3— 8 мм (рис, б). Сетка «зигзаг» имеет один ряд стержней, располагаемых в одном направ­лении. Эти сетки располагают в двух смежных швах при взаимно перпендикулярном положе­нии стержней. Две такие сетки эквивалентны одной прямоугольной сетке.

Сетки укладывают не реже чем через 40 см или через пять рядов кирпичной кладки из обыкновенного кирпича, через четыре ряда кладки из утолщенного кирпича и через три ряда кладки из керамических камней.

Элементы

с продольным армированием

Продольное армирование кладки — наруж­ное и внутреннее — применяется в основном для тяжело загруженных столбов и простенков значительной гибкости (при λ_h>15 или λ_i> 53), а также при внецентренном сжатии с большими эксцентриситетами прило­жения продольной силы.

Для продольной арматуры применяются стержни из стали классов А-I(s240), A-IIи Вр-1(S500) диаметром не менее 3 мм (растянутая арматура) и не менее 8 мм (сжатая арматура). Хомуты вы­полняют из стали класса А-1(S240) или холоднотяну­той проволоки диаметром 3...6 мм. Шаг хому­тов должен быть не более 15dдля наружной арматуры (рис,а) и не более 20d— для внутренней (рис, б), где d— диаметр стержней продольной арматуры. Для конструк­тивной или работающей на растяжение продольной арматуры, расположенной снару­жи, шаг хомутов принимается не более 80d. Площадь сечения продольной сжатой арма­туры принимается не менее 0,1 %, растяну­той — не менее 0,05 % площади поперечного сечения элемента.
