1. Достоинства и недостатки каменной кладки. Материалы для камен. И ак конструкций.

Каменные конструкции – к-ции, выполненные из каменной кладки, образованной из природных или искусственных камней, соединенных между собой раствором. Каменная кладка обладает сравнительно высокой прочностью при сжатии и значительно меньшей - при растяжении. Поэтому применяется преимущественно в случаях, когда в каменных конструкциях она подвержена осевому сжатию или внецентренному сжатию (при небольших эксцентрис.).

При строительстве применяют следующие виды кладки: кирпичную; из керамических камней; искусственных крупных блоков, изготовляемых из бетона, кирпича или керамических камней; из природных камней правильной формы (пиленых или тесаных); бутовую из природных неотесанных камней, имеющих неправильную форму; смешанную (кладка бутовая, облицованная кирпичом); бутобетонную.

«+»: -высокая огнестойкость и устойчивость к атмосферным и хим. воздействиям; -долговечность; -экономия в расходе Ме и цемента; -возможность изготовления кон-ций разл. конфигурации; - хорошая звукоизоляция.

«-»: - относительно большой собственный вес; - большая затрата труда при возведении.

Материалы для кам. и АК кладки: - по происхождению (природные и искусств. (кирпич, камень)); - по структуре (сплошные и пустотные); - по весу (штучные <30кг и камен. изделия, изгот. в заводских ус-ях (бетон. блоки, блоки из природ. камней, панели из кирпича, керамич. фасадные изделия.)).

Для связи отдельных камней использ. растворы, которые передают усилия, распределено более равномерно по площади, а также уменьш. продуваемость кладки. Оптимальная толщина швов-12мм. (гориз.-10-15мм, вертик.-10-12мм).

Растворы: по вяжущему (цементные, известковые и смешанные); - по плотности (тяжелые (>1800кг/м³) и легкие (<1800кг/м³)).

Для повышения несущей сп-ти, усиления кладки, а также для увеличения сопротивления изгибу, кладка армируется: в поперечном направлении-сетками, в продольном - стержнями, могут также применяться обоймы.

2. Характер напряженного состояния каменной кладки.

В результате давления, вызывающего НДС, неравномерно распределенного по верхней и нижней поверхности, наблюдается одновременно скалывание, сжатие и изгиб. Поперечная деформация раствора в горизонтальных швах до 10 раз превышает поперечные деформации камня и вызывает в них растягивающие усилия. Это приводит к снижению прочности кладки. При этом увеличение толщины горизонтальных швов смягчает местные напряжения, но увеличивает поперечные деформации.

Причины разрушения кладки – изгиб и растяжение – поэтому регламентируется полнота и равномерность заполнения швов, а также соблюдение толщины.

Оптимальная толщина швов – 12мм.

Толщина горизонтальных швов: 10-15мм.

Толщина вертикальных швов: 8-12мм.

3. Стадии ндс каменной кладки.

1). N<Ncr. Эта стадия соответствует нормальной эксплуатации кладки. Усилия, возникающие в ней не вызывают видимых повреждений.

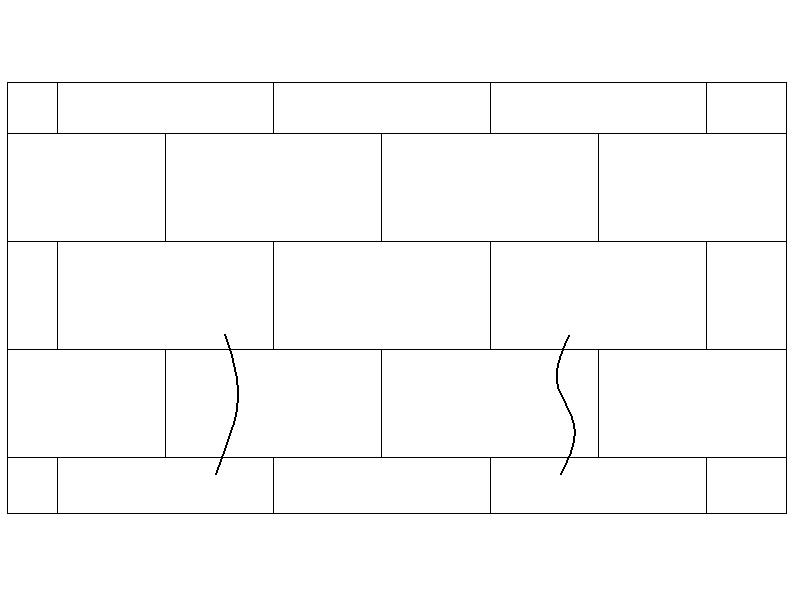

2 ). N~Ncr. Характерезуется появлением отдельных трещин в кирпиче, дальнейшие развитие которых при неизменной нагрузке не происходит. При появлении первых трещин необходимо снизить нагрузку либо выполнить усиление кладки.

3). Ncr<N<Nн. Происходит объединение отдельных трещин, пересекающих несколько рядов кладки.

4). N=Nн. Происходит дальнейшее развитие трещин, расслаивающих кладку на гибкие столбики. При этом наблюдается 2 случая разрушения:

- по перевязанному сечению -по неперевязанному сечению

Прочность кладки по неперевязанному сечению ниже, чем по перевязанному.
