15. Стандартизация числовых значений допусков формы и расположения.

На практике большинство допусков формы и расположения являются независимыми. Зависимый допуск – это допуск, числовое значение которого переменно для различных деталей, изготовленных по заданному чертежу и зависит от действительных размеров рассматриваемого элемента или базы. 1)Обозначение зависимого допуска М помещают после числового значения допуска, если зависимый допуск связан с действительными размерами рассматриваемого элемента. 2) М помещают после буквенного обозначения базы, если М связан с действительными размерами базового элемента. 3) М помещают после числового значения допуска и буквенного обозначения базы, если М связан с действительными размерами рассматриваемого и базового элемента.

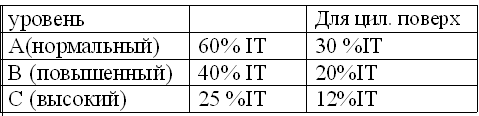

Г ОСТ 24643-81 устанавливает 16 степеней точности допусков формы и расположения. Между допусками формы и расположения и допусками размера установлены рекомендуемые соотношения, которые называются уровнями относительной геометрической точности.

16. Нормирование параметров шероховатости.

Шероховатость поверхности – это совокупность неровностей поверхности с относительно малыми шагами, выделенная с помощью базовой длины. Стандартом регламентировании 6 параметров шероховатости: высотные параметры ( , – в мкм); шаговые параметры (S, S_m – в мм); относительный параметр (t_p, %). Базовая длина l – это длина базовой линии, используемая для выделения неровностей, характеризующих параметры шероховатости поверхности. Базовая длина стандартизирована со следующими значениями: 0,01; 0,03; 0,08; 0,25; 0,8; 2,5; 8 мм. Средняя линия m – базовая линия, имеющая форму номинального профиля и проведённая так, что среднее квадратическое отклонение профиля до этой линии минимальное. Линия выступов профиля – линия, эквидистантная средней линии, проходящая через высшую точку профиля в пределах базовой длины. Линия впадин – линия, эквидистантная средней линии, проходящая через низшую точку профиля в пределах нормируемого участка. Выступ профиля и сопряжённая с ним впадина профиля называются неровностью профиля. – это наибольшая высота профиля (расстояние между линией выступов и линией впадин в пределах базовой длины). – высота неровности профиля по 10 точкам (сумма средних абсолютных значений высот 5 наибольших выступов и глубин 5-ти наибольших впадин профиля в пределах базовой длины) . – среднее арифметическое отклонение профиля ( среднее арифметическое из абсолютных значений отклонения профиля а пределах базовой длины) S_m – средний шаг неровностей профиля (среднее значение шага неровностей профиля в пределах базовой длины) S_m . (N – число шагов). S – средний шаг местных выступов профиля (среднее значение шага местных выступов профиля в пределах базовой длины) . t_p – относительная опорная длина профиля (отношение опорной длины профиля к базовой длине), р – уровень сечения профиля, р: 5, 10, 15, 20, 25, 30, 40,…, 90% . .

17.Обозначение шероховатости на чертежах.

Шероховатость поверхности на чертежах обозначают одним из следующих значков: 1.√, 2.√, 3.√, 4.√. 1) обозначение шероховатости поверхности, вид обработки которой не указан конструктором. 2) обозначение шероховатости поверхности, которая обработана удалением слоя материала. 3) обозначение шероховатости поверхности, которая обработана без удаления слоя материала. 4) обозначение шероховатости поверхности, образующей контур. На знаки шероховатости предусмотрены 4 поля заполнения.

1. Параметры шероховатости. 2. Вид (способ) обработки поверхности. 3. Базовая длина. 4. Направление неровностей. В поле 1 указывают числовые обозначения параметров в следующей последовательности: высотные, шаговые, относительные. При обозначении пределов параметра их приводят размещая в две строчки. В поле 2 указывается вид (способ) обработки поверхности глаголом повелительного наклонения. В поле 3 базовая длина указывается, если нарушается зависимость, указанная в стандарте между l и R_a и R_z (l=f(R_a ,R_z). В поле 4 указывается условное обозначение направления неровностей: параллельное, перпендикулярное, перекрещивающееся, круговое, радиальное, произвольное, точечное. Знак шероховатости располагают на линиях контура, выносных линиях, полках линий-выносок, а также на рамках допусков формы расположения. При указании одинаковой шероховатости для всех поверхностей детали знак помещается в правом верхнем углу чертежа. При указании одинаковой шероховатости для части поверхности детали в правом верхнем углу в обозначении добавляется знак в скобках (√). Размер знака в углу в 1,5 раза больше знаков, нанесённых на изображение детали.
