Длину песколовки , м определяем по формуле:

Ширину одного отделения песколовки b_р1, м

Полученная ширина округляется до ближайшего целого значения

Скорость течения сточных вод в песколовке , м/с, при максимальном притоке сточных вод , м/с определяется по формуле:

Cкорость течения сточных вод в песколовке , м/с, при минимальном притоке сточных вод , м/с

Продолжительность протекания сточных вод в песколовке Т_р, с, при максимальном притоке сточных вод

Для поддержания постоянной скорости движения сточных вод в песколовке на выходе из нее предусматривается водослив с широким порогом. Расчет водослива сводится к определению перепада между дном песколовки и порогом водослива ∆h_p и ширины водослива b_v.

Перепад между дном песколовки и порогом водослива ∆h_p, м:

где К_q- отношение максимального и минимального расходов;

h_max, h_min- глубина воды в песколовке соответственно при максимальном и минимальном расходах: ,

Ширина водослива b_v, м

где m- коэффициент расхода, принимаемый в пределах 0,35÷0,38.

По [6] таблица 6.2 принимаем удельное количество песка и определяем суточный объем осадка , м³/сут, накапливаемого в песколовках:

Принимаем интервал времени между выгрузками осадка из песколовки Т_ос, согласно п. 6.3.1 [6] и рассчитываем объем бункера одного отделения песколовки по формуле:

Определяем глубину бункера песколовки , м, по формуле:

Находим высоту слоя осадка на дне песколовки , м, по формуле:

Рассчитываем полную строительную высоту песколовки Н_str, м, по формуле:

Принимается горизонтальная песколовка с основными размерами BxHxL (м).

Расчет горизонтальных песколовок с круговым движением воды

Песколовки предназначаются для выделения из сточной воды тяжелых минеральных примесей. Эффективность работы таких песколовок (горизонтальных с круговым движением воды), объясняется вращательным движением сточной жидкости в плоскости сечения потока, вызываемого круговым движением сточной воды в плане. Схема песколовки представлена на рисунке 6.4.

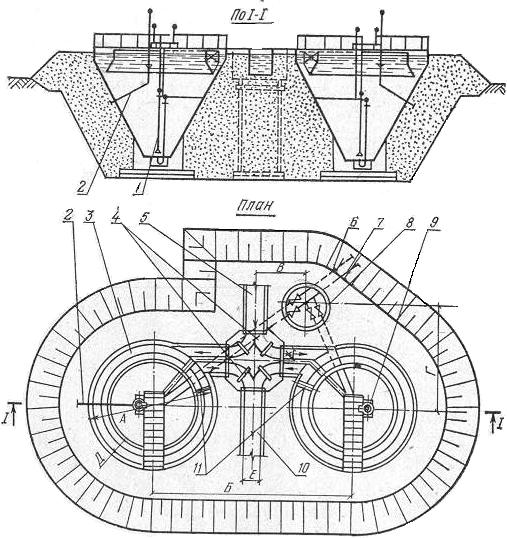

Рис.6.4 Горизонтальная песколовка с круговым движением воды

1-гидроэлеватор, 2-трубопровод для отвода всплывающих примесей, 3-желоб, 4-поверхностные затворы с ручным приводом, 5-подводящий лоток, 6-пульпопровод, 7-трубопровод для рабочей жидкости, 8-камера переключения, 9-устройство для сбора всплывающих примесей, 10- отводящий лоток, 11-полупогружные щиты

Принимается количество отделений песколовок: .

По ТКП 45-4.01-202 таблица 6.2 принимается скорость движения сточных вод в песколовке V_s= 0,3 м/с (при максимальном притоке).

Площадь живого сечения, м², одного отделения песколовки определяется по формуле:

,

где		– максимальный секундный расход сточных вод, м3/с;
		– количество отделений песколовки, шт;
		– скорость движения сточных вод м/с.

По таблицам 4 определяем размеры подводящего канала, результаты сводим в таблицу 7.3.

По таблица 6.2 [6] принимаем расчетную глубину песколовки H_s, м; по таблице 6.3 принимаем гидравлическую крупность песка U₀, м/с, продольную скорость движения воды V₀, м/с, и затем определяем коэффициент по формуле:
