6.1.3 Песколовки

Песколовки предназначаются для выделения из сточной воды тяжелых минеральных примесей.

Тип песколовки следует выбирать в соответствии с требованиями ТКП 45-4.01-202 (6.3.1) с учетом расхода очищаемых сточных вод. Аэрируемые песколовки рекомендуется применять при производительности станции очистки более 20000 м³/сут, горизонтальные песколовки с прямолинейным движением воды - более 10000 м³/сут. Горизонтальные песколовки с круговым движением воды рекомендуется применять при производительности станции очистки не более 64000 м³/сут, тангенциальные песколовки - не более 75 000 м³/сут, вертикальные – не более 30000 м³/сут.

Допускается применять другие типы песколовок при обосновании.

Количество отделений горизонтальной песколовки с прямолинейным движением воды рекомендуется принимать исходя из расхода, приходящегося на одно отделение, в пределах не более 40 – 50 тыс. м³/сут.

Количество отделений горизонтальной песколовки с круговым движением воды рекомендуется принимать исходя из расхода, приходящегося на одно отделение, в пределах не более 15 – 20 тыс. м³/сут.

Количество отделений тангенциальной песколовки с круговым движением воды рекомендуется принимать исходя из расхода, приходящегося на одно отделение, в пределах не более 15 тыс. м³/сут.

Количество отделений тангенциальной песколовки с круговым движением воды рекомендуется принимать исходя из расхода, приходящегося на одно отделение, в пределах не более 10–15 тыс. м³/сут.

Количество отделений аэрируемой песколовки с круговым движением воды рекомендуется принимать исходя из расхода, приходящегося на одно отделение, в пределах не более 40–50 тыс. м³/сут.

Расчет горизонтальных песколовок с прямолинейным движением воды

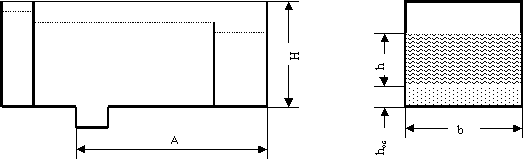

Схема песколовки представлена на рисунке 6.3.

Рис. 6.3 Схема горизонтальной песколовки с прямолинейным движением воды

Принимается количество отделений песколовок: .

По ТКП 45-4.01-202 (таблица 6.2) принимается скорость движения сточных вод в песколовке = 0,3 м/с (при максимальном притоке).

Площадь живого сечения, м², одного отделения песколовки определяется по формуле:

,

где		– максимальный секундный расход сточных вод, м3/с;
		– количество отделений песколовки, шт;
		– скорость движения сточных вод м/с.

По таблицам 4 определяем размеры подводящего канала, результаты сводим в таблицу 6.2.

Таблица 6.2

Данные гидравлического расчета подводящего канала

Расчетные данные	Расход, л/с
	qmax, л/с	qmin, л/с
Уклон i
Ширина В, м
Наполнение h, м
Скорость v, м/с

По [6] таблица 6.2 принимаем расчетную глубину песколовки , м; по таблице 6.3 принимаем гидравлическую крупность песка , м/с, продольную скорость движения воды , м/с, и затем определяем коэффициент по формуле:
