5. Расчёт сооружений станции очистки

Расчеты очистных сооружений следует проводить в соответствии с рекомендациями [6]. Если допускаются отклонения от ТКП, требуется аргументированное обоснование этого со ссылками на соответствующую литературу. Рекомендуемая литература, которую следует использовать при расчётах сооружений – это [1-3, 6, 9].

При проектировании сооружений очистной станции следует стремиться к использованию типовых сооружений, так как это приводит к снижению себестоимости очистки сточных вод, упрощает строительство и эксплуатацию.

В тех случаях, когда применение таких сооружений ведёт к большому завышению расчётного объёма, используют сооружения нестандартных размеров. В последнее время зачастую используется зарубежное оборудование, имеющее определённые достоинства и повышающее надёжность работы очистной станции. В конечном итоге выбор типа сооружений и оборудования определяется технико-экономическим сравнением вариантов.

6. Описание и расчет сооружений входящих в состав очистной станции

6.1 Расчет сооружений для механической очистки сточных вод

6.1.1 Приемная камера

Приемная камера предназначена для приема сточных вод, поступающих на очистные сооружения канализации, гашения скорости потока жидкости и сопряжения трубопроводов с открытым лотком. Камеры предусматриваются на поступление сточных вод по одному ил двум трубопроводам и располагаются в насыпи высотой до 5 м.

Выбор типоразмера камеры в зависимости от пропускной способности, диаметра и количества напорных трубопроводов производится по табл. 5.1 [9].

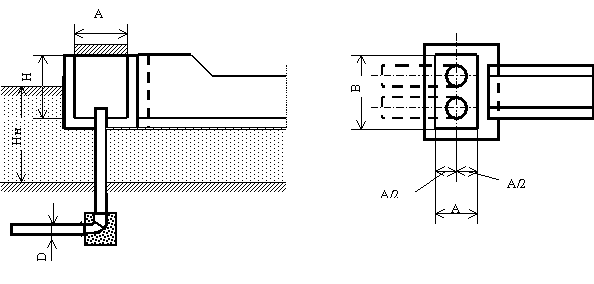

Рис. 6.1 Приемная камера канализационных очистных сооружений при напорной подаче сточных вод

6.1.2 Решетки

Решетки применяются для задержания из сточных вод крупных загрязнений и являются сооружениями, подготавливающими сточные воды дальнейшей, более полной очистке.

Выбираем тип решетки пользуясь литературой [2, 3, 7-9]. Данные по выбору решеток приводятся в приложениях 4, 5, 6 пособия, а данные по выбору транспортера в приложении 7.

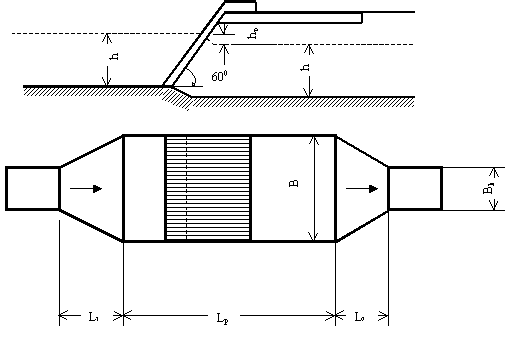

Расчетная схема решетки представлена на рисунке 6.2.

Рис. 6.2 Расчетная схема решетки.

Площадь живого сечения рабочих решеток, м²:

где v- скорость движения жидкости в прозорах решетки, м/с. В прозорах механизированных решеток v=0,8-1,0м/с, принимаем v=0,9м/с.

По таблице 5.2 [9] принимаем решетки. Тогда число рабочих решеток составит, шт:

Количество резервных решеток принимается в соответствии с п.6.2.11 [6].

Основные показатели решеток:

• площадь прохода решетки, м²

• ширина прозоров – b, м

• толщина прозоров – s, м

• сечение стержня решетки

• ширина решетки – В_р, мм

• ширина канала перед решеткой – В, мм

• глубина канала перед решеткой Н, мм

Число прозоров в решетке n можно определить из формулы, шт:

В_р=nb+(n-1)s;

Расчетное наполнение перед решеткой, м:

где К₁- коэффициент, учитывающий стеснение потока граблями, К₁=1,05.

Далее выполняем гидравлический расчет подводящего канала, пользуясь 4. Гидравлический расчет подводящего канала сводим в таблицу6.1.

Таблица 6.1

Данные гидравлического расчета подводящего канала

Расчетные данные	Расход, л/с
	qср, л/с	qmax, л/с	qmin, л/с
Уклон i
Ширина В, м
Наполнение h, м
Скорость v, м/с

Если принято N рабочих решеток, то подводящий канал к каждой решетке и рассчитывается 1/N расчетного расхода. При определении размеров сечения канала следует учитывать, что наиболее выгодным является прямоугольное сечение, у которого отношение ширины к высоте равно 2.

Скорость в уширенной части перед решеткой при минимальном притоке сточных вод желательна не менее 0,4м/с во избежание заиливания канала:

Потери напора в решетке определяем по формуле, м:

где К – коэффициент, учитывающий увеличение потерь напора в решетке вследствие засорения её отбросами, К=3; -коэффициент местного сопротивления решетки:

 - угол наклона решетки к горизонту, =60⁰.

На величину потерь следует понизить дно камеры за решеткой.

Определяем размеры камеры решетки в плане, м:

Общая строительная длина камеры решеток, м:

Строительная глубина канала перед решеткой Н, мм, принимается их паспортных данных решетки.

Отметка пола здания решеток, м должна возвышаться над расчетным уровнем сточной воды в канале Z не менее чем на 0,5м.

0,5м

Суточный объем отбросов, снимаемый с решеток, м³/сут:

где а- отбросы, приходящиеся на одного человека в год, принимаемые по п.6.1 [6];

- приведенное население по взвешенным веществам, чел.

Масса отбросов, снимаемых с решеток за сутки, т:

где ρ_от- плотность отбросов, принимаемая по п.6.2.1[6].

Массу отбросов снимаемых с решетки за час , кг/ч, следует определять по формуле, кг/ч:

где К_ч- коэффициент часовой неравномерности поступления, К=2.
