Расчет метантенка

Принимаем мезофильный режим сбраживания. Определяем суточный расход смеси, сырого осадка и уплотненного избыточного активного ила, загружаемого в метантенк.

Расход осадка из первичных отстойников по сухому веществу:

где b_общ – концентрация взвешенных веществ в сточной воде до отстаивания, г/м³

Э – эффект задерживания взвешенных веществ в первичных отстойниках, %

К – коэффициент, учитывающий увеличение объема осадка за счет крупных фракций взвеси, не улавливаемых при отборе проб для анализа.

Расход избыточного активного ила:

где V_ил – расход уплотненного активного ила поступающего из илоуплотнителей,м³/сут

Р_ил – влажность уплотненного активного ила, %

ρ_ил – плотность уплотненного ила, кг/ м³

Расход беззольного вещества сырого осадка:

Расход беззольного вещества избыточного активного ила:

где В_г – гигроскопическая влажность сырого осадка и ила, %

З_ос и З_ил – зольность сухого вещества соответственно сырого осадка и активного ила, %

Общий расход смеси загружаемой в метантенк:

Средняя влажность смеси:

Объем метантенка:

где d – суточная доза загрузки осадка, %; принимается по табл. 12.3 [6] (приложение 14).

Типоразмеры метантенков принимаем по приложению 14.

Выход газа на 1 м³ загружаемого осадка:

где y – распад беззольного вещества

где а – предел сбраживания беззольного вещества загружаемого осадка, %

ρ – плотность газа, кг/ м³

З – зольность сухого вещества осадка, %

K_r – коэффициент, зависящий от влажности осадка и режима сбраживания, принимается по табл. 12.3 [6]

Общий выход газа:

Для хранения газа предусматриваем мокрые газгольдеры, вместимость которых принимается равной двух-четырехчасовому выходу газа. При трехчасовом выходе газа:

Принимаем по приложению 14 типовые однозвеньевые газгольдеры Влажность осадка, выходящего из метантенков:

6.4.5 Механическое обезвоживание осадков

Центрифугирование

Центрифугирование является высокоэффективным методом обезвоживания осадка. Применение этого метода целесообразно для станций производительностью до 100 тыс м³/сут. Достоинства этого метода – простота и экономичность, низкая влажность обезвоженного осадка (кека), возможность работы без применения реагентов.

Расчет центрифуги для механического обезвоживания осадка

Подбираем центрифугу, производительностью Q_центр,м³/ч.

Определяем количество центрифуг:

где -суточный расход осадка после метантенка, м³/ч .

Принимаем одну рабочую и одну резервную центрифугу.

Количество сухого вещества смеси осадка из метантенка задерживаемого центрифугами за сутки:

где – суточный масса осадка по сухому веществу, т;

Э – эффективность задержания сухого вещества при центрифугировании смеси осадка, принимаемая 40%, согласно т. 12.7 [6];

При влажности кека 65% его объем за сутки составляет:

Где ρ – влажность кека, принятая по т. 12.7 [6];

γ – вес осадка, равный 1,1т/м³;

Расход образующего фугата:

Обезвоживание осадков вакуум-фильтрованием

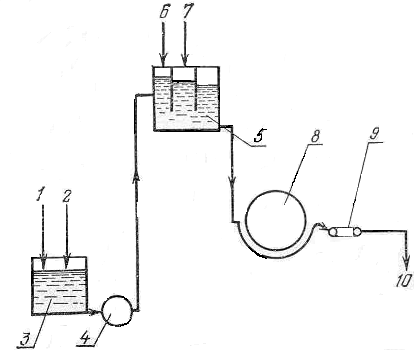

Схема обезвоживания осадков вакуум-фильтрованием представлена на рис. 7.15.

Рис.7.15.Схема обезвоживания сырых осадков на вакуум-фильтрах.

1-сырой осадок, 2-биологическая плёнка, 3-резервуар, 4-насос, 5-дозатор осадка и смеситель с реагентами, 6-раствор хлорного железа, 7-раствор извести, 8-барабанный вакуум-фильтр со сходящим полотном, 9-транспортёр, 10-кек.
