6.3.2 Смеситель
Для смешения хлорной воды со сточной жидкостью применяют различного типа смесители. Наиболее простым является ершовый смеситель, используемый при производительности 12÷1400 м3/сут. При больших расходах применяют дырчатые смесители, водоизмерительные лотки, смесители с перемешиванием сжатым воздухом, перепадные колодцы.
Расчет дырчатого смесителя
Дырчатый смеситель выполняется в виде железобетонного лотка с дырчатыми перегородками. Обычно устраивается 2 – 3 перегородки с отверстиями диаметром 20 – 40 мм при небольших и до 100 мм при средних и больших расходах. Схема дырчатого смесителя представлена на рисунке 6.9.
Принимаем число перегородок N = 2; диаметр отверстий d =100мм; расчётный расход сточных вод q , м3/сек.
Число отверстий в каждой перегородке:
где: V – скорость движения в отверстиях: V=1 – 1,2 м/с;
По вертикали принимаем nв рядов отверстий, по горизонтали – nг, всего nв х nг.

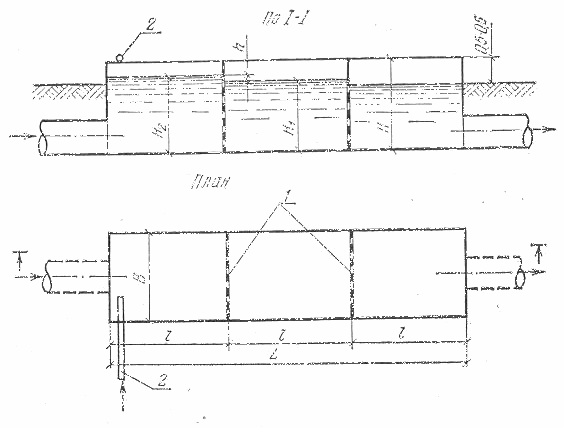

Рис.6.9 Схема дырчатого смесителя
1-дырчатые перегородки, 2-подача хлорной воды.
Потери напора в отверстиях каждой перегородки составят:
где:μ – коэффициент расхода равный 0,65 – 0,75;
Расстояния между центрами отверстий по вертикали и горизонтали принимаются от 1,5 до 2,5 диаметра отверстий.
Если расстояние
между центрами отверстий по горизонтали
2d,м, тогда ширина смесителя:
.
Расстояние между центрами отверстий по вертикали в первой перегородке (считая от конца смесителя) также принимаем равным двум диаметрам отверстий, тогда высота слоя воды перед перегородками составит:
перед первой
перед второй
Расстояние между
перегородками принимается равным
полуторной ширине смесителя:
Общая длина смесителя при двух перегородках:
Строительная высота смесителя:
Продолжительность пребывания воды в смесителе:
Расчет смесителя типа лоток Паршаля
Типоразмеры и расчётные данные лотка Паршаля приводятся в приложении 11.
- типоразмеры лотка Паршаля: В,мм; В1,мм; в,мм; А,м; С,м; D,м; Е,м; F,м; у,м; n,м; L,м.
- расчетные данные
лотков Паршаля: наполнение в точке
замера:
,м,
,м;
ширина горловины b,мм; n;
подводящий лоток: В,мм, Н,м, v=,м/с, i;
отводящий лоток: В`,мм, Н`,м, v`,м/с, i, l,м;
Лоток Паршаля показан на рисунке 6.10.

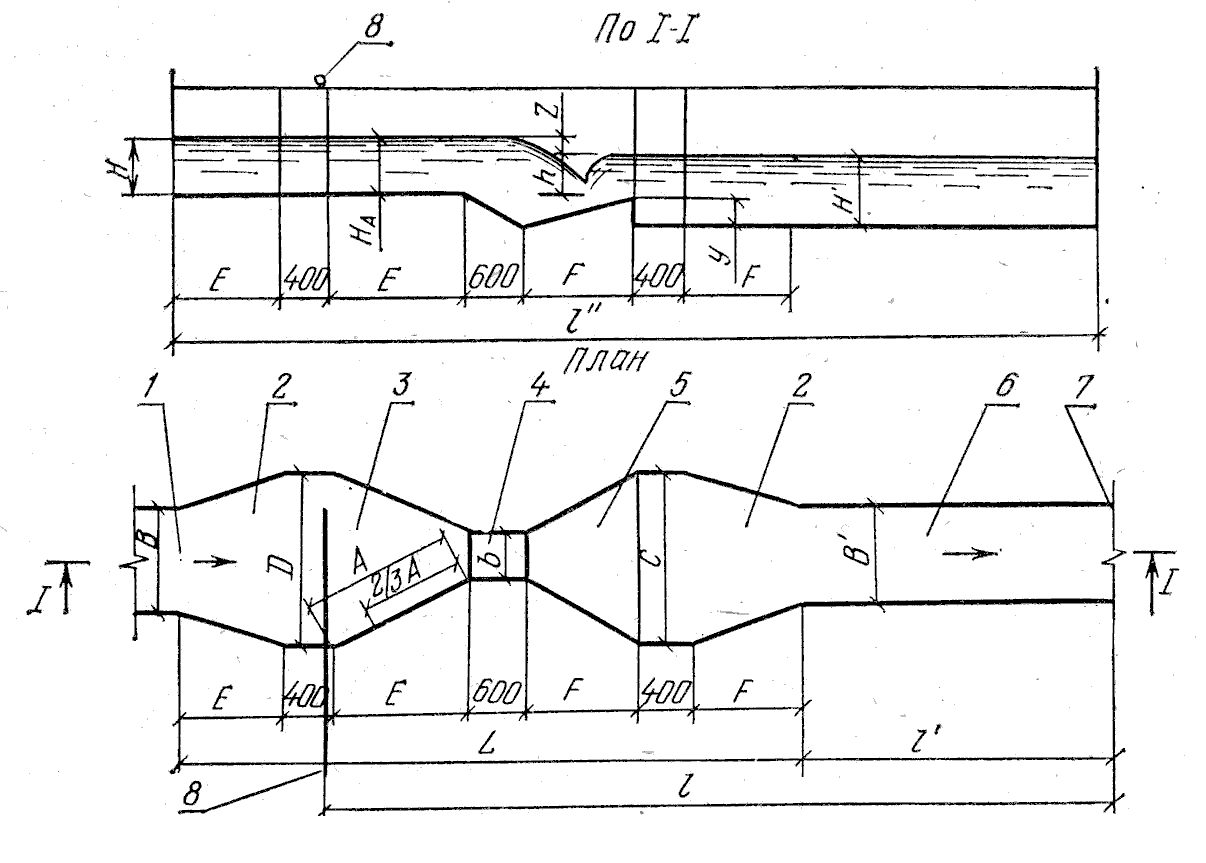

Рис. 6.10 Схема смесителя типа лоток Пашаля.
1- подводящий лоток; 2- переход; 3- подводящий раструб; 4- горловина; 5- отводящий раструб; 6- отводящий лоток; 7- створ полного перемешивания; 8- подача хлорной воды.
6.3.3 Контактные резервуары
Продолжительность контакта хлора с очищаемой водой должна составлять 30 мин. В качестве контактных резервуаров применяют отстойники.
Для обеспечения контакта хлора со сточной водой можно запроектировать контактные резервуары по типу горизонтальных отстойников. В данном случае контактный резервуар имеет ребристое днище, в лотках которого расположены смывные трубопроводы с насадками, а по продольным стенам смонтированы аэраторы и перфорированные трубы. Осадок удаляют один раз в 5…7 сут. При отключении секции осадок взмучивается технической водой, поступающей из насадков, и возвращается в начало очистных сооружений. Для поддержания осадка во взвешенном состоянии смесь в резервуаре аэрируют. Схема одной секции резервуара показана на рисунке 6.11.
Объем резервуаров:
где Т=30 мин – продолжительность контакта хлора со сточной водой.
При скорости движения сточных вод в контактных резервуарах V=10мм/с длина резервуара составит:
Площадь поперечного сечения:
При глубине H, м и ширине каждой секции b, м число секций:
Фактическая продолжительность контакта воды с хлором в час максимального притока воды:

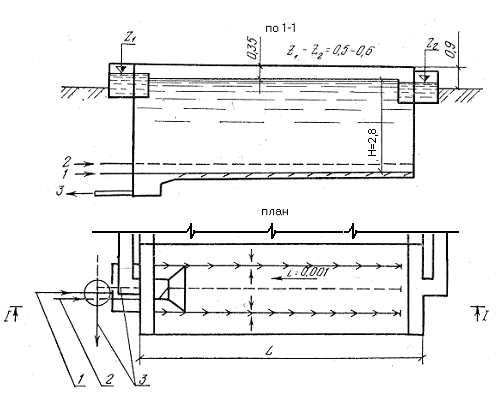

Рис. 6.11 Схема одной секции контактного резервуара
1- трубопровод технической воды; 2- трубопровод сжатого воздуха; 3- трубопровод опорожнения
Типовой проект принимаем по табл.5.25[3].
