СОДЕРЖАНИЕ

	Задание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .			2
	Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .			3
1.	Конструкция изделия . . . . . . . . . . . . . . . . . . . . . . . . . . . .			3
2.	Разработка технологического процесса . . . . . . . . . . . . . . . . . . . . .			5
	2.1.	Технологический процесс изготовления щитовых деталей на основе ДСтП. Выбор оборудования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .		5
	2.2.	Технологический процесс изготовления деталей и узлов из массивной древесины. Выбор оборудования . . . . . . . . . . . . . . . . . . . . . . . . . . .		6
	2.3.	Определение припусков и размеров заготовок на каждом виде оборудования. Детали на основе ДСтП . . . . . . . . . . . . . . . . . . . . . . . . . . .		7
		2.3.1.	Припуски на заготовки ДСтП . . . . . . . . . . . . . . . . . . .	8
		2.3.2.	Припуски на заготовки строганого шпона . . . . . . . . . . . . . .	9
		2.3.3.	Размеры заготовок . . . . . . . . . . . . . . . . . . . . . . . .	10
	2.4.	Определение припусков и размеров заготовок на каждом виде оборудования. Детали из массивной древесины . . . . . . . . . . . . . . . . . . . . . . .		13
		2.4.1.	Припуски и размеры неклееных деталей из массивной древесины . . . .	13
		2.4.2.	Припуски и размеры клееных деталей из массивной древесины . . . . .	14
		2.4.3.	Размеры заготовок . . . . . . . . . . . . . . . . . . . . . . . .	16
3.	Расчет оборудования . . . . . . . . . . . . . . . . . . . . . . . . . . . .			21
	3.1.	Порядок расчета оборудования . . . . . . . . . . . . . . . . . . . . . .		21
	3.2.	Расчет оборудования для обработки щитовых деталей на основе ДСтП . . . . .		21
		3.2.1.	Расчет линии форматной обработки и облицовывания кромок
			HOMAG KFL 525/526. Расчет годовой программы выпуска изделий . . .	21
		3.2.2.	Расчет однопильного станка для раскроя плит (раскройный центр) WN 600 .	23
		3.2.3.	Расчет калибровально-шлифовального станка САLIBRA 5 1150 4RKRK .	26
		3.2.4.	Расчет станков для раскроя шпона QFS 800 и EFS 3200L . . . . . . .	27
		3.2.5.	Расчет станка для ребросклеивания шпона FW 1150 SH . . . . . . . .	28
		3.2.6.	Расчет линии облицовывания пластей щитов АКДА-4938-1 . . . . . .	29
		3.2.7.	Расчет плоскошлифовального станка MFA Q /L /L /L . . . . . . . . .	31
		3.2.8.	Расчет круглопильного станка WA 6 . . . . . . . . . . . . . . . .	32
		3.2.9.	Расчет станка для одностороннего облицовывания кромок щитов FL-330 .	33
		3.2.10.	Расчет многошпиндельного присадочного станка WT-216 . . . . . . .	33
		3.2.11.	Расчет сверлильно-присадочного станка WT-21 . . . . . . . . . . .	35
	3.3.	Расчет оборудования для изготовления брусковых и щитовых
		деталей из массивной древесины . . . . . . . . . . . . . . . . . . . . .		37
		3.3.1.	Расчет станка для поперечного раскроя досок ТR 600 . . . . . . . . .	37
		3.3.2.	Расчет станка для продольного раскроя отрезков J 250 . . . . . . . .	38
		3.3.3.	Расчет фуговального станка S 510 . . . . . . . . . . . . . . . . .	40
		3.3.4.	Расчет четырехстороннего продольно-фрезерного станка Beaver-515 . . .	41
		3.3.5.	Расчет ваймы веерной ИУ-16 . . . . . . . . . . . . . . . . . . .	42
		3.3.6.	Расчет рейсмусового станка D 630 . . . . . . . . . . . . . . . . .	42
		3.3.7.	Расчет фуговального станка S 510 для обработки кромок . . . . . . .	44
		3.3.8.	Расчет торцовочного станка ТR 350 . . . . . . . . . . . . . . . .	45
		3.3.9.	Расчет шипорезного станка ШПК-40 . . . . . . . . . . . . . . . .	46
		3.3.10.	Расчет фрезерного станка Т 1000 L . . . . . . . . . . . . . . . . .	47
		3.3.11.	Расчет сверлильного станка СВП-2 . . . . . . . . . . . . . . . . .	48
		3.3.12.	Расчет шлифовального станка ШлПС-6М . . . . . . . . . . . . . .	49
		3.3.13.	Расчет шлифовального станка КSМ-2600 . . . . . . . . . . . . . .	50
		3.3.14.	Расчет шлифовального станка ШлДБ-6М . . . . . . . . . . . . . .	51
		3.3.15.	Расчет пневмоваймы для сборки ящиков . . . . . . . . . . . . . .	52
	3.4.	Ведомость производственного оборудования . . . . . . . . . . . . . . . .		52
4.	Расчет материалов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .			55
	4.1.	Расчет древесных и облицовочных материалов . . . . . . . . . . . . . . .		55
	4.2.	Расчет пиломатериалов для изготовления клееных деталей из массива . . . . .		63
	4.3.	Расчет клеевых материалов . . . . . . . . . . . . . . . . . . . . . . .		63
	4.4.	Составление спецификации основных материалов для изготовления изделия . . .		67
5.	Планировка технологического оборудования в цехе . . . . . . . . . . . . . . .			68
	5.1.	Методика расчета площади цеха . . . . . . . . . . . . . . . . . . . . .		68
	5.2.	Расчет площади рабочих мест . . . . . . . . . . . . . . . . . . . . . .		69
	5.3.	Расчет площади и габаритов цеха. Основные положения,
		используемые при расстановке оборудования . . . . . . . . . . . . . . .		70
Список литературы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .				71
Приложения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .				72

ВВЕДЕНИЕ

В настоящее время из древесины изготавливаются изделия тысяч наименований; сюда относятся, прежде всего, мебель всевозможных видов и назначений, разнообразные детали зданий и сооружений, хозяйственный инвентарь, музыкальные инструменты, чертежные и канцелярские принадлежности, спортивный инвентарь, игрушки и многое другое. инструментов, спортивного инвентаря, канцелярских принадлежностей и др.

Все особенности организации производства и технологии изделий из древесины можно изучить на примерах производства мебели и столярно-строительных деталей. Эти производства наиболее значимы по объемам изготавливаемой продукции и значению в народном хозяйстве. Другие виды производств проще, они не охватывают всей технологии изготовления изделий из древесины.

1. Конструкция изделия

В рассматриваемом нами изделии в качестве основного материала используется необлицованная древесностружечная плита (ДСтП) по ГОСТ 10632–89. Из нее изготовлено большинство щитовых элементов изделия: двери, полки, стенки (кроме стенок корпуса ящика), коробка основания. В качестве облицовочного материала для пластей всех деталей из ДСтП используется строганый шпон ясеня по ГОСТ 2977–82. Кромки деталей из ДСтП облицовываются материалом кромочным МКР–2 по ТУ 13–771–84.

Для изготовления дна ящиков и задней стенки изделия использована древесноволокнистая плита (ДВП) марки Т–С по ГОСТ 4598–86. Направляющие бруски для ящиков, штанги и стенки корпуса ящика, а также шканты, изготовлены из древесины бука, поставляемой в виде необрезных пиломатериалов по ГОСТ 2695–83.

Кроме древесных материалов в конструкции нашего изделия используются пластмассы (полкодержатели, штангодержатели, корпуса магнитных защелок, наконечники) и металлы (стяжки, петли, винты, ручки, шурупы, гвозди).

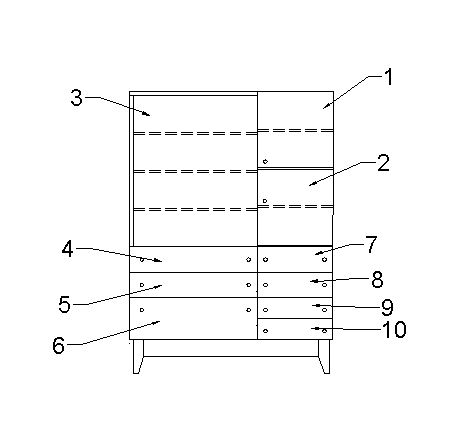

Схема изделия с указанием назначения отделений и некоторых элементов представлена на рис. 1.1.

В соответствии с рис. 1.1 изделие состоит из следующих отделений и элементов:

1 – отделение для хранения чайника стеклянного;

2 – отделение для хранения тарелки;

3 – отдел для хранения чашек;

4 –отдел для хранения столовых приборов;

5 – отделение для хранения сковородок

6 –отделение для хранения кастрюль;

7-10 –отделения для хранения посуды.

Рис. 1.1

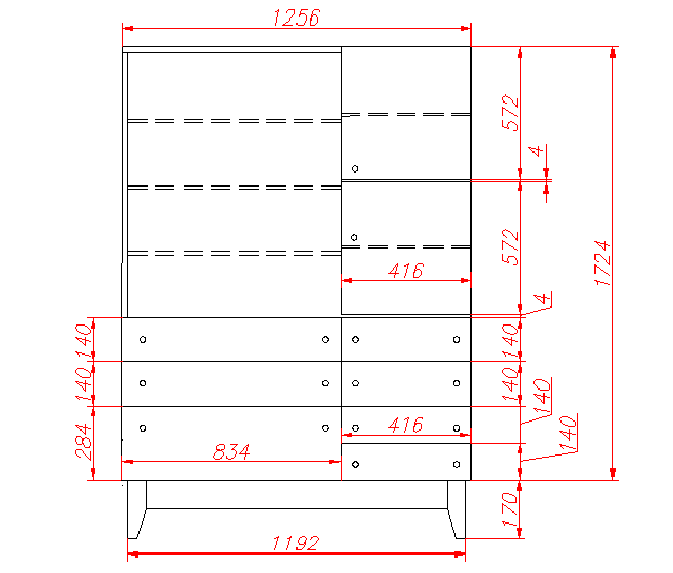

Размеры отделений шкафа показаны на рис. 1.2.

Рис. 1.2

Размеры щитовых элементов, ящиков, коробки основания и штанг приведены в табл. 1.1.

Таблица 1.1

Состав элементов изделия

Наименование деталей и сборочных единиц		Размеры, мм	Кол-во в изделии	Материал
1.	Стенки боковые и перегородки вертикальные	1692×332×16	3	ДСтП+строг.шпон+ПВХ
2.	Стенки горизонтальные	1256×332×16	2	ДСтП+строг.шпон+ПВХ
3.	Перегородка горизонтальная	811×332×16	1	ДСтП+строг.шпон+ПВХ
4.	Перегородка горизонтальная	393×332×16	2	ДСтП+строг.шпон+ПВХ
5.	Дверь	572×416×16	2	ДСтП+строг.шпон+ПВХ
6.	Стенка ящика накладная	834×284×16	1	ДСтП+строг.шпон+ПВХ
7.	Стенки ящиков накладные	834×140×16	2	ДСтП+строг.шпон+ПВХ
8.	Стенки ящиков накладные	416×140×16	4	ДСтП+строг.шпон+ПВХ
9.	Полка	809×312×16	3	ДСтП+строг.шпон+ПВХ
10.	Полка	391×312×16	2	ДСтП+строг.шпон+ПВХ
11.	Скамейка	1192×276×170	1	Сборная
12.	Царга продольная	1148×60×25	2	Массив, бук
13.	Царга поперечная	242×60×25	2	Массив, бук
14.	Ножки	170×52×52	4	Массив, бук
15.	Ящик	801×310×96		Сборная
16.	Стенка ящика передняя	801×96×12	2	Массив, бук
17.	Стенка ящика боковая	310×96×12	4	Массив, бук
18.	Стенка ящика задняя	801×84×12	2	Массив, бук
19.	Дно ящика	789×304×4	2	ДВП
20.	Ящик	801×310×240		Сборная
21.	Стенка ящика передняя	801×240×12	1	Массив, бук
22.	Стенка ящика боковая	310×240×12	2	Массив, бук
23.	Стенка ящика задняя	801×228×12	1	Массив, бук
24.	Дно ящика	789×304×4	1	ДВП
25.	Ящик	391×310×96		Сборная
26.	Стенка ящика передняя	391×96×12	4	Массив, бук
27.	Стенка ящика боковая	310×96×12	8	Массив, бук
28.	Стенка ящика задняя	391×84×12	4	Массив, бук
29.	Дно ящика	379×304×4	4	ДВП
30.	Брусоки направляющий	310×9×16	14	Массив, бук
