8.7 Расчет сооружений для обработки осадка сточных вод
На проектируемой очистной станции образуются следующие виды осадков:
1. Отбросы, задерживаемые на решетках в количестве 2,833 м3/сут (пункт 8.6.1.2 пособия).
2. Песок из песколовок в количестве 2,585 м3/сут (пункт 8.6.1.3 пособия).
3. Сырой осадок из первичных отстойников в количестве 97,062 м3/сут влажностью 95% (пункт 8.6.1.4 расчёта).
4. Биологическая плёнка из вторичных отстойников расходом 90.4834 м3/сут влажностью 96,0% (пункт 8.6.2.1 расчёта).
8.7.1 Песковые площадки
Для подсушивания песка, поступающего из песколовок, предусматриваются площадки с ограждающими валиками, располагаемые вблизи песколовок.
Полезная площадь песковых площадок составит:
где:
h – нагрузка на площадку, которую
необходимо принимать не более 3
,
(с периодической выгрузкой подсушенного
песка в течение года).
Принимаем 2 карты песковых площадок с размерами каждой в плане 16 х 10 м с высотой ограждающего валика 1 м. Посреди карты предусматривается забор из досок. Удаление воды с площадок в дренажную сеть происходит через водосливы с переменной отметкой порога. Схема песковых площадок представлена на рисунке 8.6.

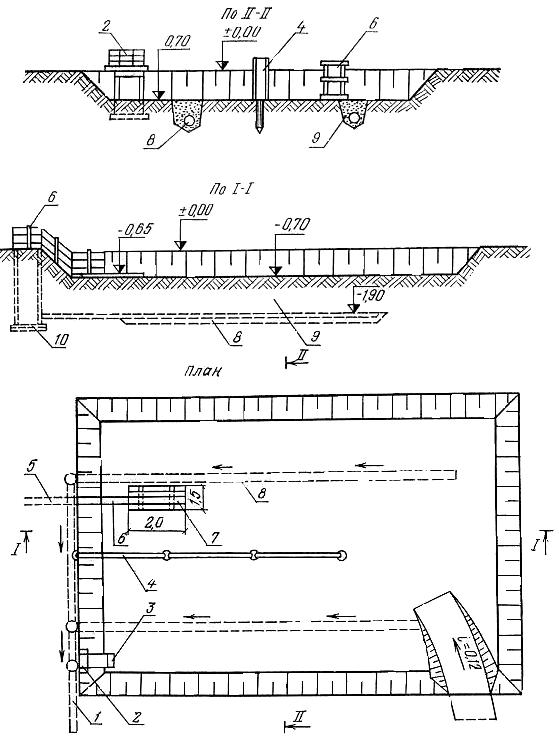

Рис. 8.6 Схема песковой площадки
1- сборная дренажная линия; 2- мостик; 3- шахтный водосброс; 4- перегородка из досок; 5- пескопровод; 6- сливной лоток; 7- деревянный щит; 8- дренажная труба (d = 75мм); 9- дренажная канава; 10 – дренажный колодец.
Удаляемая с песковых площадок вода направляется в начало очистных сооружений. Объём дренажных вод, отводимый за сутки с песковых площадок, при разбавлении песка в пульпе 1: 20 по массе составит:
8.7.2 Обезвоживание осадков вакуум-фильтрованием
Схема обезвоживания осадков вакуум-фильтрованием представлена на рис. 8.7.

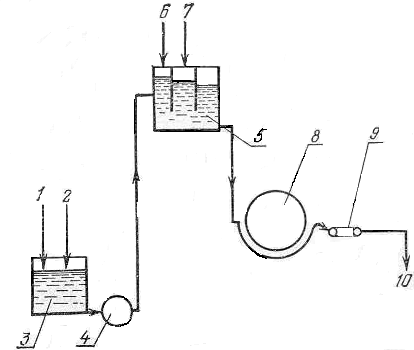

Рис.8.7.Схема обезвоживания сырых осадков на вакуум-фильтрах.
1-сырой осадок, 2-биологическая плёнка, 3-резервуар, 4-насос, 5-дозатор осадка и смеситель с реагентами, 6-раствор хлорного железа, 7-раствор извести, 8-барабанный вакуум-фильтр со сходящим полотном, 9-транспортёр, 10-кек.
Коагулирование несброженного осадка осуществляется следующими дозами реагентов: хлорное железо – 3-5, известь – 9-13% массы сухого вещества осадка.
Расход реагентов составит:
где: Рсм – влажность смеси (осадка из первичных отстойников и биологической плёнки) подаваемой на обезвоживание, равной 95.5%; Vобщ –суточный объём смеси, подлежащий обезвоживанию: Vобщ=90,4834+97,062=187,5454 м3/сут; Дреаг – доза реагента, %
Что по товарному продукту при содержании чистого хлорного железа k =60%, и при содержании активной извести k =70% составит:
Расход хлорного железа по чистому FeCl3:
Что по товарному продукту составит
Расход извести по чистой CaO:
Что по товарному продукту составит
Пропускная способность вакуум-фильтра составляет q=20-30 кг/(м2·ч) при влажности кека 75-80 % и при времени работы вакуум-фильтров в сутки Т=20ч.
Рабочая площадь вакуум-фильтров составит:
Принимаем
два рабочих и один резервный барабанный
вакуум-фильтр со сходящим полотном типа
БОУ
–10–26
с площадью фильтрующей поверхности
каждого 10м2.
Расход кека влажностью 80%составляет:
Расход фильтрата:
Фильтрат рекомендуется направлять в камеру промывки, так как содержащиеся в нем непрореагированные коагулянты способствуют снижению концентрации взвеси в сливной воде уплотнителей промытого осадка.
Подача
вакуум-насосов определяется из условия
расхода воздуха 0,5 м3/мин
на 1м2
площади фильтра. Требуемая
подача вакуум-насоса -
Принимаем два рабочих (+1 резервный)
вакуум-насоса маркиВВН-6 с подачей
6 м3/мин.
Расход
сжатого воздуха на отдувку кека составляет
0,1 м3/мин
на 1 м2
площади фильтра. Отдувка
кека может производиться сжатым воздухом,
расход его составляет:
.
Принимаем две рабочие (+1 резервная)
воздуходувки марки ВВН-1,5 с подачей 1,5
м3
/мин.
Для складирования обезвоженного осадка предусматривается открытая площадка, рассчитанная на 4-5-месячное хранение кека при высоте слоя h = 1,5-2 м.
Площадь, необходимая для складирования кека составит:
Размеры площадки определяются при разработке генплана станции.
