8.6.1.3 Горизонтальные песколовки с круговым движением воды.

Песколовки предназначаются для выделения из сточной воды тяжелых минеральных примесей. Эффективность работы таких песколовок (горизонтальных с круговым движением воды), объясняется вращательным движением сточной жидкости в плоскости сечения потока, вызываемого круговым движением сточной воды в плане. Схема песколовки представлена на рисунке 8.2.

Рис.8.2 Горизонтальная песколовка с круговым движением воды пропускной способностью 1400-70000

1-гидроэлеватор, 2-трубопровод для отвода всплывающих примесей, 3-желоб, 4-поверхностные затворы с ручным приводом, 5-подводящий лоток, 6-пульпопровод, 7-трубопровод для рабочей жидкости, 8-камера переключения, 9-устройство для сбора всплывающих примесей, 10- отводящий лоток, 11-полупогружные щиты.

Принимаем два отделения песколовок диаметром 6м (тип VII). Размеры кругового лотка песколовки: ширина D = 1,5м; высота прямоугольной части h1 =0,5м; высота треугольной части h2 =0,4м.

По таблицам 4 определяем размеры подводящего канала, результаты сводим в таблицу 8.3.

Таблица 8.3

Данные гидравлического расчета подводящего канала

Расчетные данные	Расход, л/с
	qmax = 256,5 л/с	qmin = 41,25 л/с
Уклон i	0,002	0,002
Ширина В, м	0,90	0,90
Наполнение h, м	0,325	0,11
Скорость v, м/с	0,995	0,575

Площадь живого сечения кругового лотка при расчетном расходе:

Площадь сечения треугольной части кругового лотка:

Площадь сечения прямоугольной части кругового лотка составит:

Высота слоя жидкости в прямоугольной части кругового лотка:

Площадь живого сечения кругового лотка при минимальном расходе:

где: Нmax, Нmin – наполнение подводящего канала при максимальном и минимальном расходе соответственно, м.

Скорость протока сточных вод в песколовке при минимальном расходе составит:

Длина песколовки по средней линии осадочной части

где: А – диаметр песколовки: А = 6,0м; D - ширина кругового лотка: D = 1,5м

Требуемая длина песколовки

где: К – коэффициент, принимаемый в зависимости от гидравлической крупности песка: для частиц песка диаметром 0,21мм К = 1,62 (табл. 27 [6]; Н_р – расчетная глубина песколовки, м; U_о – гидравлическая крупность песка (U_о = 18-24мм/с (по табл. 28 [6]));

V – скорость движения сточных вод: V =0,3м/с

Продолжительность протока сточных вод в песколовке должна быть не менее 30с при максимальном притоке:

Объём задерживаемого песка влажностью 60 %:

Удаление песка из песколовок производится гидроэлеваторами на песковые площадки.

8.6.1.4 Первичные горизонтальные отстойники.

Выбор типа отстойника зависит от пропускной способности очистной станции, характеристики грунтов, уровня грунтовых вод и т.д. Вертикальные отстойники применяются при пропускной способности станции до 20000 м³/сут и при низком уровне грунтовых вод. Горизонтальные – независимо от уровня грунтовых вод при пропускной способности станции очистки свыше 15000 м³/сут. Учитывая развитие станции на перспективу, выбираем горизонтальные отстойники. Схема первичного горизонтального отстойника показана на рисунке 8.3.

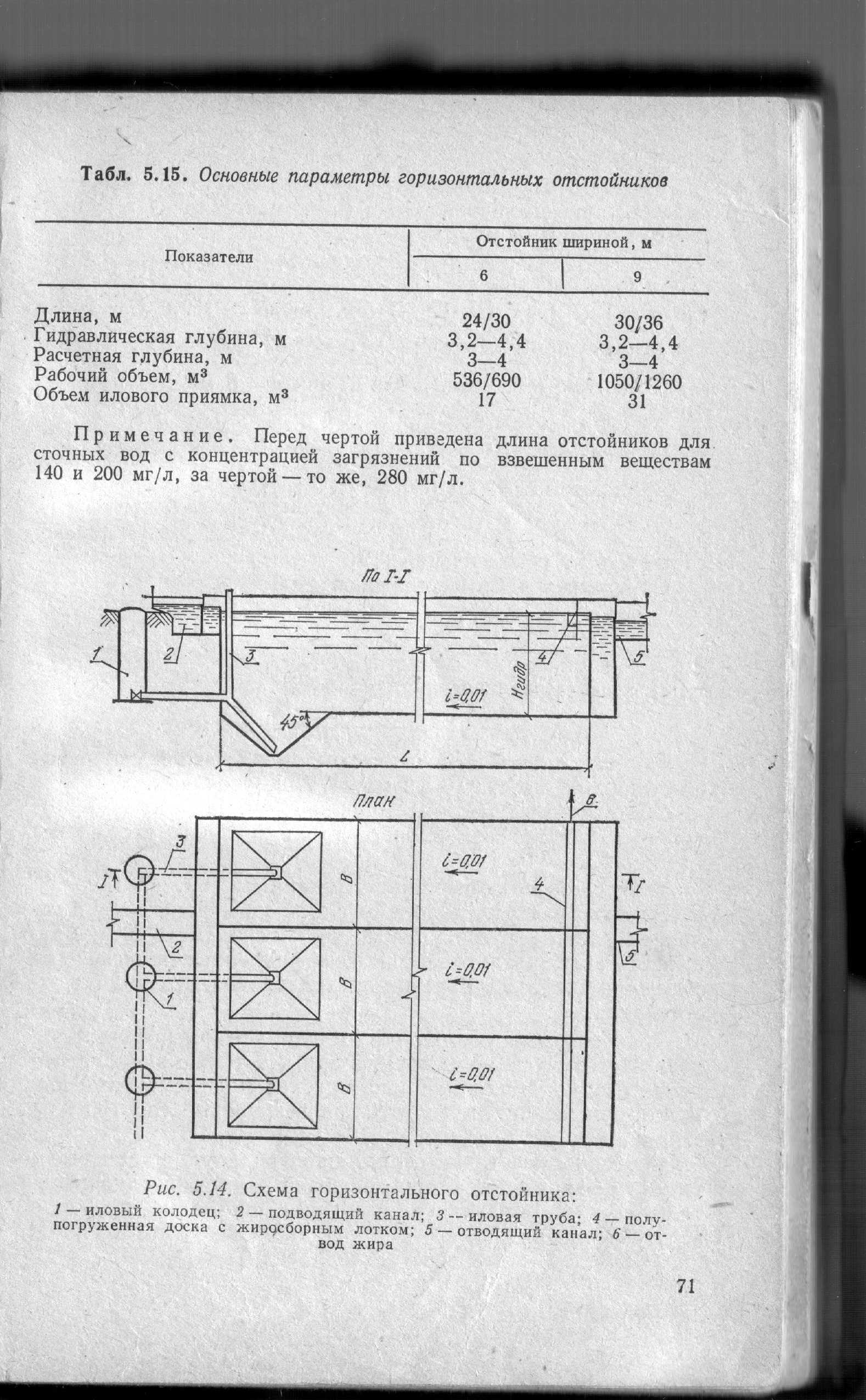

Рис.8.3 Схема первичного горизонтального отстойника:

1 – иловый колодец; 2 – подводящий канал; 3 – иловая труба; 4 – полупогруженная доска с жиросборным лотком; 5 – отводящий канал; 6 – отвод жира.

Расчет отстойников ведем по эффекту осветления воды.

Эффект очистки сточных вод в отстойнике:

где: С – концентрация взвешенных веществ в исходной воде, мг/л; С_о– концентрация взвешенных веществ в очищенной воде, мг/л (перед сооружениями биологической очистки С 150мг/л)

Гидравлическая крупность (скорость осаждения частиц) определяем по формуле:

где:

Н_set – глубина проточной части в отстойнике, Н_set = 1,5 - 4м (по табл. 31 [6]);

К_set – коэффициент объемного использования отстойника ,К_set =0,5 (по табл. 31 [6]);

t_set –продолжительность отстаивания, с, соответствующая заданному эффекту очистки и полученная в лабораторном цилиндре в слое h₁=0,5 м, t_set= 611(по табл.30 [6]);

n₂ – показатель степени, зависящий от агломерации взвеси в процессе осаждения, (n₂=0,19)чертеж 2 [6];

Общая длина отстойника:

где: V –скорость рабочего потока, мм/с V=5 – 10мм/с (по табл.31[6]), V_tb– турбулентная составляющая, принимаемая в зависимости от скорости потока в отстойнике, по табл.32[6]; (V_tb = 0м/с)

округляется до целой величины.

Производительность одного отстойника:

где: - ширина отстойника, м (по табл.31[6])

Все необходимые данные к расчёту первичных отстойников из литературы [6] приведены в приложении 9 пособия.

Определяем количество отстойников:

Масса улавливаемого осадка:

где: К – коэффициент запаса (принимаемый равным 1,1 – 1,2)

Объем осадка:

где: р – влажность осадка, % (при самотечном удалении =95%, при удалении насосами =93,5% [6]);  - плотность осадка, т/м (=1 т/м3)

Общая строительная высота отстойника

где:Н₂ – высота слоя осадка на дне отстойника, м (принимаемая равной 0,2м);

Н₃ – возвышение борта отстойника над уровнем воды, м (0,5 м);
