14.3.Зануление электроустановок. Область применения и принцип действия.

Зануление - это преднамеренное электросоединение с нулевым защитным проводником (НЗП), который многократно заземлен и соединен с глухозаземленной нейтралью трансформатора, металлических нетоковедущих частей ЭУ или другого ЭО, которые могут оказаться под U.

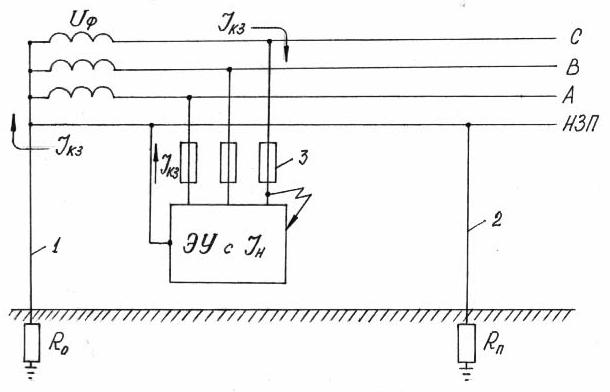

Рис. 7. Схема зануления электросети с глухозаземленной нейтралью U до 1 кВ: Jкз – ток однофазного короткого замыкания между фазой и НЗП; 1 – глухое заземление нейтрали трансформатора; 2 – повторное заземление НЗП; 3 – плавкие предохранители; А, В, С – фазные проводники

Занулению подлежат те же металлические нетоковедущие части ЭУ и ЭО, что и защитному заземлению. Его применяют в электросетях с глухозаземленной нейтралью U до 1 кВ, так как в этих сетях защитное заземление не обеспечивает надежную защиту в части снижения Uпр до 42 В. Зануление считается активным СЗ. Принципом его действия является превращение замыкания на корпус ЭУ в однофазное короткое замыкание (между фазным и НЗП) с целью вызвать большой ток Jкз, способный обеспечить срабатывание защиты (плавкие предохранители, максимальные токовые автоматы) и тем самым автоматически отключить поврежденную ЭУ от питающей электросети.

Конструктивными элементами зануления являются НЗП, глухое заземление нейтрали источника тока (Rо) и повторное заземление НЗП (Rп). В качестве НЗП рекомендуется применять голые или изолированные проводники, стальные трубы электропроводок, подкрановые пути, трубопроводы и т.п. Назначение Rо - это снижение U зануленных корпусов ЭУ относительно земли до безопасного значения при замыкании фазы на землю; Rп - это уменьшение опасности поражения током человека при обрыве НЗП и замыкании Фазы на корпус ЭУ за местом обрыва.

Расчет зануления ЭУ проводят на отключающую способность сети зануления и безопасность прикосновения к корпусу ЭУ в момент замыкания фазы на землю (а при питании через воздушную ЛЭП - и при замыкании фазы на корпус ЭУ). С этим знакомятся по практикуму [6].

Контроль за состоянием зануления проводят путем внешнего осмотра Rо и Rп, измерения их сопротивлений и сопротивления петли "фаза - НЗП". При этом внешний осмотр и измерение Rо и Rп проводят аналогично осмотру и измерениям при защитном заземлении в те же сроки. Измерение сопротивления "фаза - НЗП" осуществляют 1 раз в 5 лет в процессе эксплуатации, а также при капитальном ремонте и реконструкции электросети.

15.1.Стихийные бедствия и характеристика их очагов.

Природные ЧС возникают из-за стихийных явлений (землетрясения, наводнения, ливни, смерчи, бури, штормы, сели, засухи, лесные природные пожары и т.п.). Поэтому их часто называют стихийными бедствиями (СБ). Антропогенные ЧС - это аварии и катастрофы на химических, биологически и радиационно-опасных объектах (соответственно - ХОО, БОО и РОО), крушения поездов и аварии на транспорте, интенсивные загрязнения воды, почв и воздуха. Природно-антропогенные ЧС - это оползни, опустынивание, инфекционные заболевания, психические заболевания населения (например, атомофобия);

2) по скорости развития - внезапные, быстроразвивающиеся, умеренные и "ползучие";

3) по масштабу распространения последствий - локальные, объектовые, местные, региональные, национальные и глобальные;

4) по возможности ликвидации последствий - I и II категорий. К I категории относят: СБ, охватывающие территории, превышающие административные границы района (города), и причинившие народнохозяйственный ущерб; аварии, приводящие к полной или частичной остановка производства с большим материальным ущербом и гибелью производственного персонала; аварии с возможным выбросом в ОС РВ и СДЯВ, распространением этих веществ за пределы территории предприятия и возникновением угрозы для здоровья и жизни людей; крушения поездов на железной дороге. Ко II категории относят: СБ, охватывающие территорию в пределах административных границ района (города) и причинившие народнохозяйственный ущерб; аварии, в результате которых произошло разрушение или повреждение отдельных производственных сооружений с возможной гибелью персонала; аварии с выбросом СДЯВ и распространением этих веществ в пределах территории предприятия; аварии на железной дороге.

СБ классифицируют:

1) землетрясения (по 12-балльной шкале) силой 5...6, 7...8, 9 баллов и более, захватывающие территорию области, нескольких районов, республиканских и областных центров;

2) ураганы, смерчи и бури (по 17-балльной шкале) с силой до 13, 14...15 и 16 баллов и более (соответственно до 39,2; 48,6 и свыше 53,5 м/с), охватывающие территорию области, нескольких районов, республиканских или областных центров;

3) катастрофические затопления и наводнения в результате разрушения гидротехнических сооружений, землетрясений, горных обвалов и оползней и повлекшие человеческие жертвы и разрушения; угроза таких затоплений для населенной территории из-за аварийного режима работы гидротехнического сооружения, паводка, половодья или нагонных явлений; цунами, повлекшие значительные человеческие жертвы и разрушения населенных мест, объектов;

4) сели, оползни, обвалы, лавины, снежные заносы и карстовые явления, вызвавшие разрушения в городах, на объектах и повлекшие групповое поражение людей, нарушения жизнедеятельности в отдельных областях или районах республик;

5) массовые лесные и торфяные пожары, принявшие неуправляемый характер, угрожающие уничтожением населенным пунктам, объектам и повлекшие нарушение нормальной жизнедеятельности;

6) эпидемии среди людей и эпизоотии среди животных и птиц, вызванные особо опасными инфекциями или инфекциями неясной, неизвестной этиологии.
