Малюнок 1.7 Товстий коаксіальний кабель у розрізі

Малюнок 1.8 Тонкий коаксіальний кабель у розрізі

Розглянемо елементи коаксіального кабелю, показані на малюнку.

1. Центральний провідник(Center Conductor). Є металевим стержнем, що цілісний або складається з декількох провідників. В якості металу, як правило, виступає мідь або сплав з міддю, наприклад сплав міді з карбоном, омедненная сталь або омедненный алюміній. Товщина провідника зазвичай знаходиться в межах 1-2 мм.

2. Діелектрик(Dielectric). Служить для надійного розділення і ізолювання центрального провідника і обплетення, яке використовується для передачі сигналу. Діелектрик може виготовлятися з різних матеріалів, наприклад з поліетилену, фторопласту, пенополиуретана, полівінілхлориду, тефлону і т. д.

3. Обплетення(Braid). Є одним з носіїв, який бере участь в передачі сигналу. Крім того, вона грає роль заземлення і захисного екрану від електромагнітних шумів і наведень. Як правило, обплетення зроблене з мідного або алюмінієвого дроту. Коли вимагається збільшити завадозахищеність системи, може використовуватися кабель з подвійним і навіть четверним обплетенням.

4. Ізолююча плівка(Foil). Виступає зазвичай в ролі додаткового екрану. Як матеріал використовується алюмінієва фольга.

5. Зовнішня оболонка(Outer Jacket). Використовується для захисту кабелю від дії зовнішнього середовища. Оболонка, як правило, має ультрафіолетовий захист і захист від займання, для чого використовується матеріал з відповідними властивостями, наприклад полівінілхлорид, пластик, гума і т. д.

Хвилевий опір коаксіального кабелю, використовуваного для передачі даних в локальних мережах, складає 50 Ом. При цьому товщина тонкого коаксіального кабелю -примерно 0,5-0,6 см, а товстого - 1-1,3 см кабель з хвилевим опором 50 Ом має маркіровку R - 8 [1 - RG(від англ. Radio Grade) - хвилевід.], RG - 11 і RG - 58. Розрізняють також підкатегорії кабелів, наприклад RG - 58/U(одножильний провідник) або RG - 58A/U(багатожильний провідник).

Найбільше поширення отримав тонкий коаксіальний кабель, оскільки він гнучкіший і його легше прокладати. Проте, якщо вимагається збільшити довжину центральної кабельної магістралі, то використовується товстий коаксіальний кабель. Іноді тонкий і товстий кабелі застосовуються одночасно: тонким кабелем сполучають комп'ютери поблизу, а товстим - комп'ютери на великому відаленні або різні сегменти мережі.

Кабель "вита пара"

На сьогодні кабель "вита пара"(Twisted Pair) отримав найбільше поширення завдяки своїм швидкісним характеристикам і зручності прокладення.

Його поява була цілком прогнозованою, оскільки використання коаксіального кабелю накладає обмеження на топологію мережі, що у свою чергу відбивається на швидкості передачі даних і, найголовніше, можливості її модернізації, тобто використання сучаснішого мережевого стандарту.

Свою назву він дістав завдяки особливості внутрішнього виконання : усередині кабелю може знаходитися від однієї до двадцяти п'яти пар провідників, що скручених між собою і мають певне колірне розфарбовування.

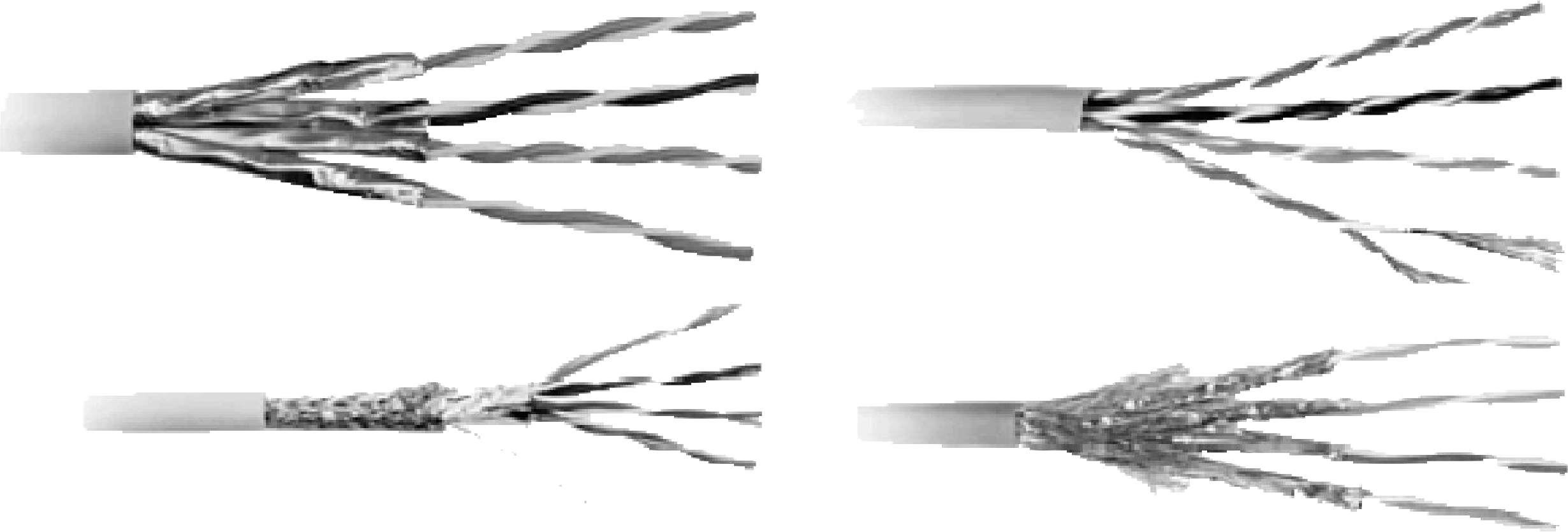

Зовнішній вигляд кабелю "вита пара" залежить від того, яка кількість провідників знаходиться усередині нього, якого типу обплетення використовуються для екранування кабелю і пар, а також від наявності додаткового заземляючого провідника(мал. 1.9).
