Малюнок 1.5 Топологія «зірка»
Як центральний вузол використовується будь-який активний мережевий пристрій з достатньою кількістю портів. У найпростішому випадку в ролі центрального вузла виступає концентратор, що при цьому поступили йому дані пересилаються відразу ж усім підключеним до концентратора пристроям. Якщо на концентратор воднораз часу поступають дані від двох різних посилачів, обидва пакети ігноруються.
У випадку з більше інтелектуальним вузлом, наприклад комутатором, дані одночасно можуть передаватися відразу декількома комп'ютерами, що значно збільшує швидкість передачі даних.
Незважаючи на те що використання топології " зірка" найдорожче(в порівнянні з використанням інших топологий), надійність мережі і висока швидкість передачі даних роблять її застосування практично стандартом. Крім того, прийнятий вже досить давно стандарт АТХ має на увазі наявність на материнській платі персонального комп'ютера інтегрованого мережевого адаптера, який спочатку " заточений"
1.2 Середовища передачі та його варіянти
Ключовим моментом у функціонуванні локальної мережі є середовище передачі даних, тобто канал, по якому комп'ютери можуть обмінюватися інформацією. Від середовища передачі даних залежать багато параметрів мережі, зокрема:
топологія мережі;
використовуване устаткування;
вартість створення;
фізична надійність;
швидкість передачі даних;
безпека мережі;
можливості адміністрування мережі;
можливість модернізації.
Цей список можна продовжити, але ясне одно: середовище передачі даних однозначно визначає як можливості мережі, так і можливості її модернізації. У цій главі ми розглянемо основні середовища передачі даних, що використовуються нині.
Коаксіальний кабель
Першим середовищем для об'єднання комп'ютерів в мережу з метою обміну інформацією був коаксіальний кабель(Coaxial Cable). Мережі з використанням коаксіального кабелю з'явилися ще на початку 70-х років минулого століття. На той час він вважався ідеальним варіантом для передачі даних. Швидкості тоді були не такі високі, як сьогодні, і коаксіальний кабель повністю задовольняв існуючі потреби. Мережеве устаткування для роботи з коаксіальним кабелем, згідно з існуючими мережевими стандартами, дозволяє передавати дані зі швидкістю до 10 Мбіт/с, що навіть сьогодні в деяких випадках є цілком достатньою швидкістю.
Розрізняє тонкий і товстий коаксіальні кабелі. Незважаючи на те що товстий коаксіальний кабель з'явився раніше, його технічні характеристики(швидкість, дальність зв'язку і т. п.) істотно кращі, ніж у тонкого коаксіального кабелю, який з'явився після подальшого удосконалення дротяних мережевих стандартів.
Товстий і тонкий кабелі зовні розрізняються тільки завтовшки, хоча іноді можуть бути і інші відмінності(мал. 1.6).
Малюнок 1.6 Коаксіальний кабель
Наприклад, коли потрібно прокладення кабелю зовні будівлі, часто використовується кабель з підсилювальним тросом, який виглядає як окрема жила в окремій оболонці. Проте основні відмінності між цими типами кабелів полягають в їх будові можуть бути присутніми додаткові обплетення, діелектрики, екрани з фольги і т.д.

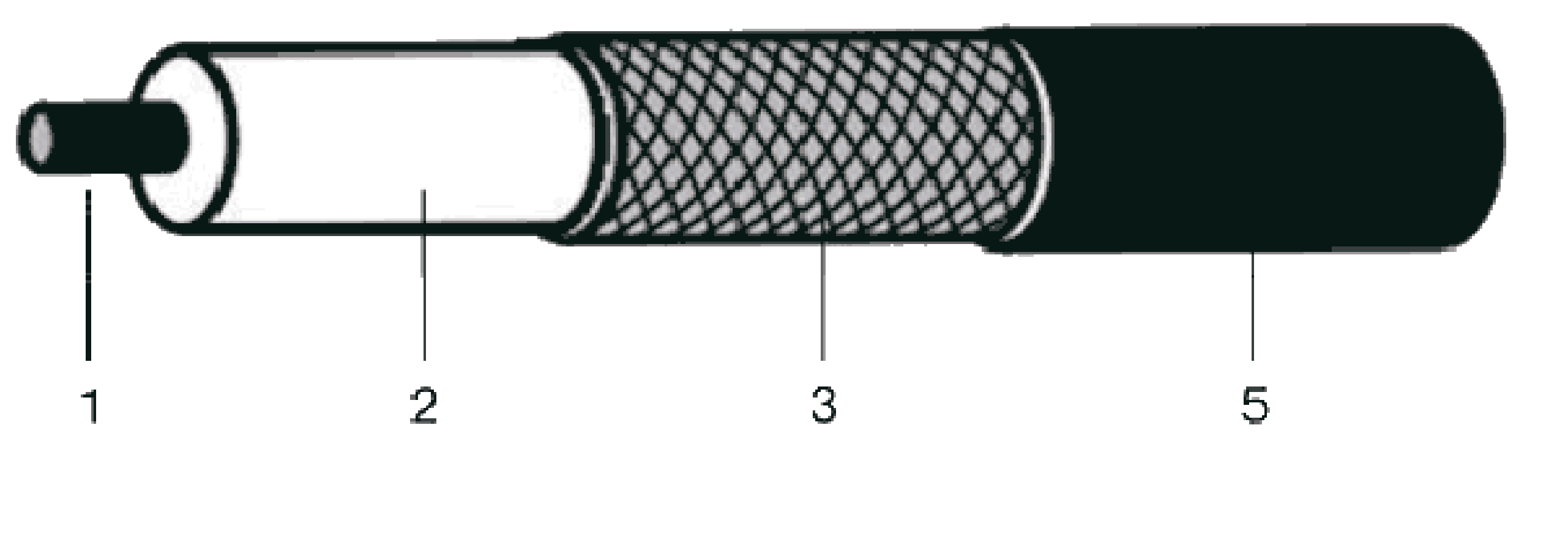

Типова будова найпростішої реалізації тонкого і товстого коаксіального кабелю показана на мал. 1.7 і 1.8.
