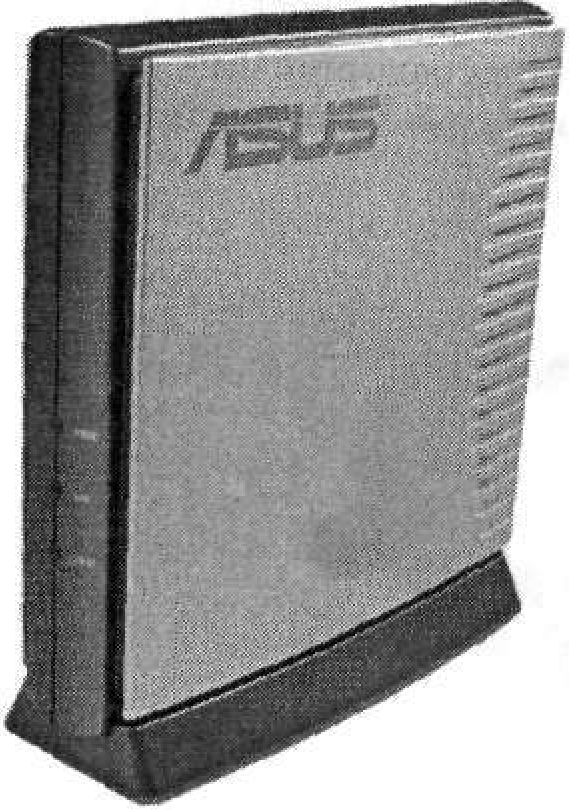

Малюнок 2.9 asus wl - 300g
Міст
Призначення моста - створення зв'язку між двома окремими мережами, чтобь при їх з'єднанні вийшла комбінована мережа. Безпровідною міст орга низует таке з'єднання за допомогою радіохвиль.
З особливостей безпровідного моста можна відмітити можливість зв'язку з будь-якою точкою доступу або іншим безпровідним мостом, що знаходиться в радіусі дійств ярем мережі, а також можливість підключення до безпровідної мережі дротяних клієнтів. Для цих цілей на безпровідному мосту встановлюють хоч би одно гніздо для під ключения ЕЛегпе!-кабеля. Як правило, це роз'їм До|- 45, що дозволяє подклю чаться до мереж стандарту Е1Ъегпе1802.3 Ю/ЮОВаяе-ТХ і подібним.
Крім того, безпровідні мости можна використати для збільшення радіусу дії мережі, оскільки вони є приймачами з досить великою потужністю.
3Com 11 a/b/g Wireless LAN Workgroup Bridge(3CRWE675075)
Безпровідний міст 3Com 11 a/b/g Wireless LAN Workgroup Bridge(3CRWE675075) (мал. 3.0) призначений для роботи у безпровідних мережах стандартів IEEE 802.11г, IEEE 802.1 lb і IEEE 802.1 lg. Це дозволяє організувати роботу підмереж з максимальною швидкістю в потрібному стандарті.

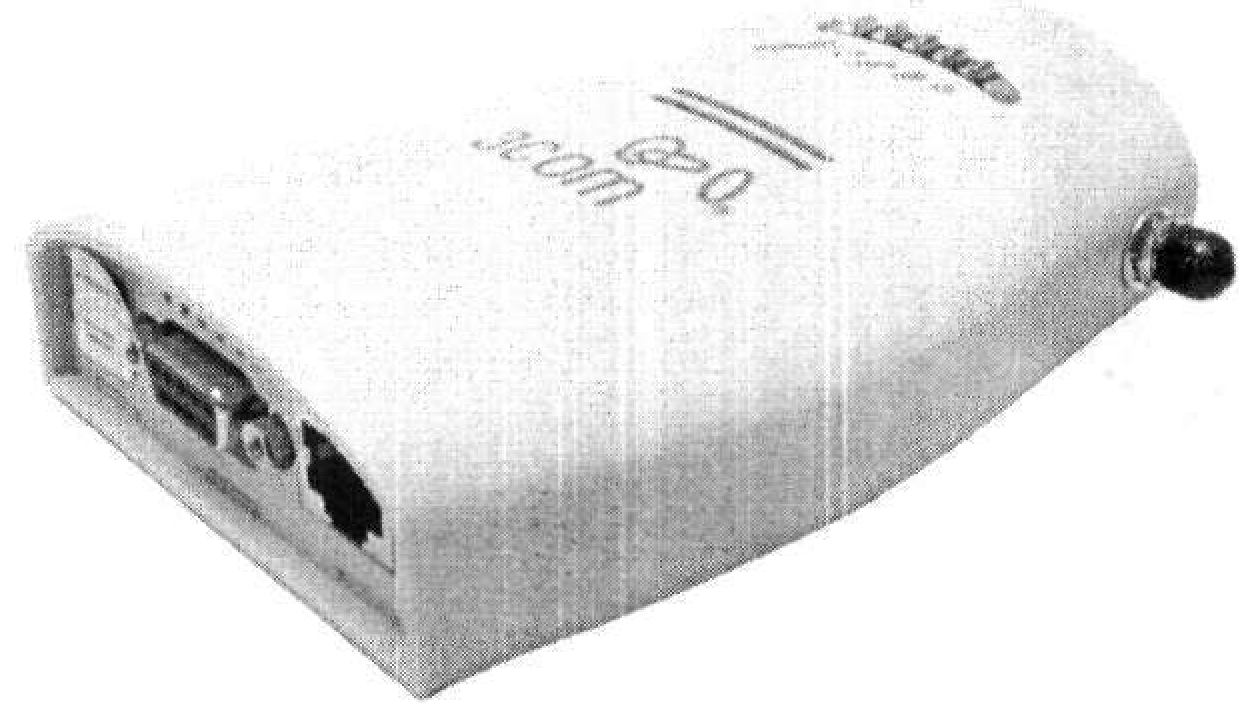

Малюнок 3.0 Безпровідний міст 3Com 11 a/b/g Wireless lan Workgroup Bridge(3crwe675075)
Міст має функцію Auto Network Connect(автоматичне підключення до мережі), яка дозволяє відстежувати переміщення пристрою між підмережами і в той жр час підтримувати встановлений зв'язок.
TRENDnet TEW - 413APBO High Power Wireless Outdoor AP Bridge
Безпровідною міст TRENDnet TEW - 413APBO High Power Wireless Outdoor AP Bridge(мал. 3.1) призначений для використання в мережах стандартів IEEE 802.11Ь і IEEE 802.1 lg.

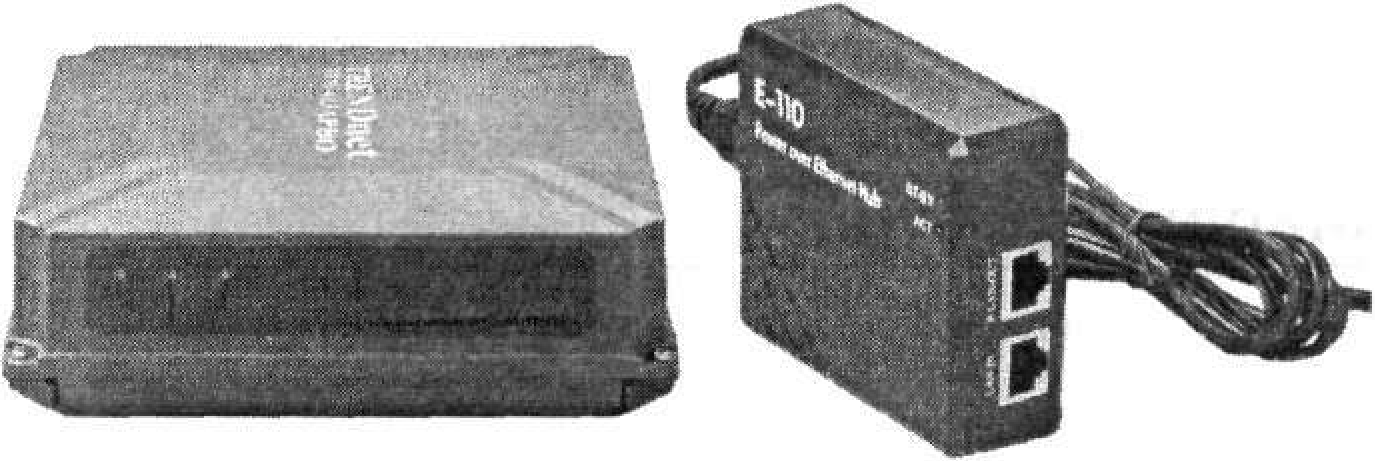

Малюнок 3.1. Безпровідною міст trenDnet tew - 41 зарво High Power Wireless Outdoor ap Bridge
Цей пристрій може виконувати функції як безпровідного моста, так і точки доступу. При цьому дуже вражає радіус дії цього пристрою, що досягає показника 17 км в режимі безпровідного моста і стандарту IEEE 802.1 lb.
У таблиці. 1.6 приведені деякі характеристики даного пристрою.
Параметри/Характеристика |
Значення |
Підтримувані стандарти |
1ЕЕЕ 802.1 lb, IEEE 802.1 lg |
Швидкість передачі данних |
54; 48; 36; 24; 18; 12; 11; 9; 6; 5.5; 2 и 1 Мбіт/с |
Використовувані технологин і схеми модуляції сигналу |
DSSS, DQPSK, DBPSK, BPSK, CCK |
Безпека |
WEP(64/128 біт), WPA, TKIP, AES, аутентификаиия 802.1 і х, можливість заборони розсилок по SS1D(Service Set ID, ідентифікатор сервісного набору), фільтрація по МАС-адрссу(40 дозволяючих або таких, що забороняють записів) |
Потужність передавача |
19 ± 1дБВт |
Радіус дії |
Стандарт IEEE 802. lib - до 4 км в режимі точки доступу, до 17 км - в режимі безпровідного моста. Стандарт 1ЕЕЕ 802.1 lg -до 1 км в режимі точки доступу і до 4 км в режимі безпровідного моста |
Таблиця 1.6. Технічні і інші характеристики безпровідного моста TRENDnet TEW - 41 ЗАРВО High Power Wireless Outdoor AP Bridge
Маршрутизатор
Цей пристрій призначений для маршрутизації пакетів між мережевим I пристроями, які можуть знаходитися в різних сегментах мережі. Головною особливістю маршрутизації є фільтрація пакетів з відсиланням тільки ті?. які призначені цьому сегменту мережі або конкретному пристрою.
Окрім маршрутизації, безпровідної адаптер, як правило, містить декілька роз'ємів Rj-45, до яких можна підключати дротяні клієнти мережі стандарт а Ethernet 802.3.
3Com OfficeConnect Wireless 11 g Cable/DSL Router(3CRWE554G72)

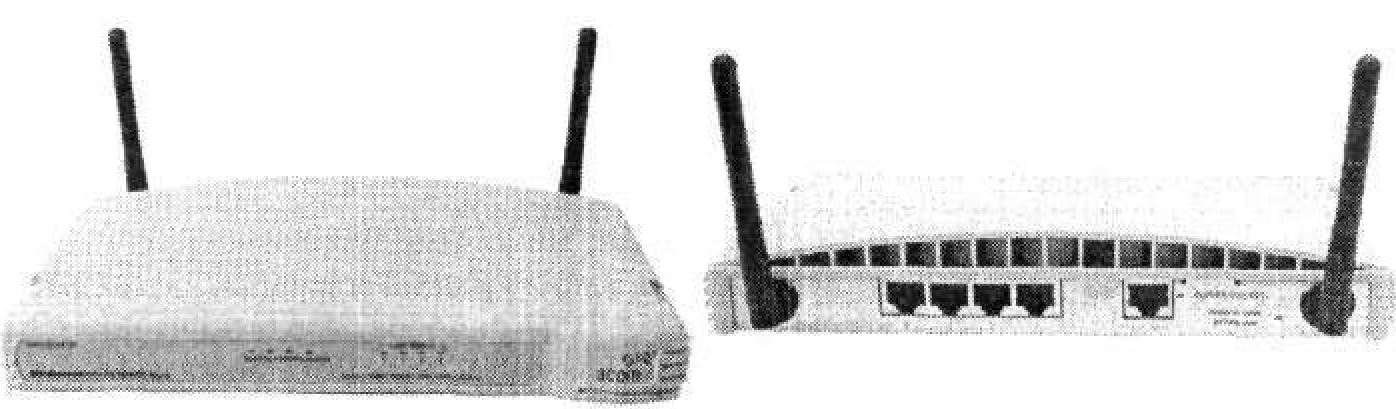

Представлений на мал. 3.2 маршрутизатор 3Com OfficeConnect Wireless 11g Cable/DSL Router(3CRWE554G72) розрахований на функціонування у безпровідних мережах стандартів IEEE 802.11b і IEEE 802.1 lg. Ои забезпечує роботу 253 користувачів, з яких 128 підключені до безпровідної мережі.
