15 Реле сопротивления на основе сравнения фаз двух электрических величин

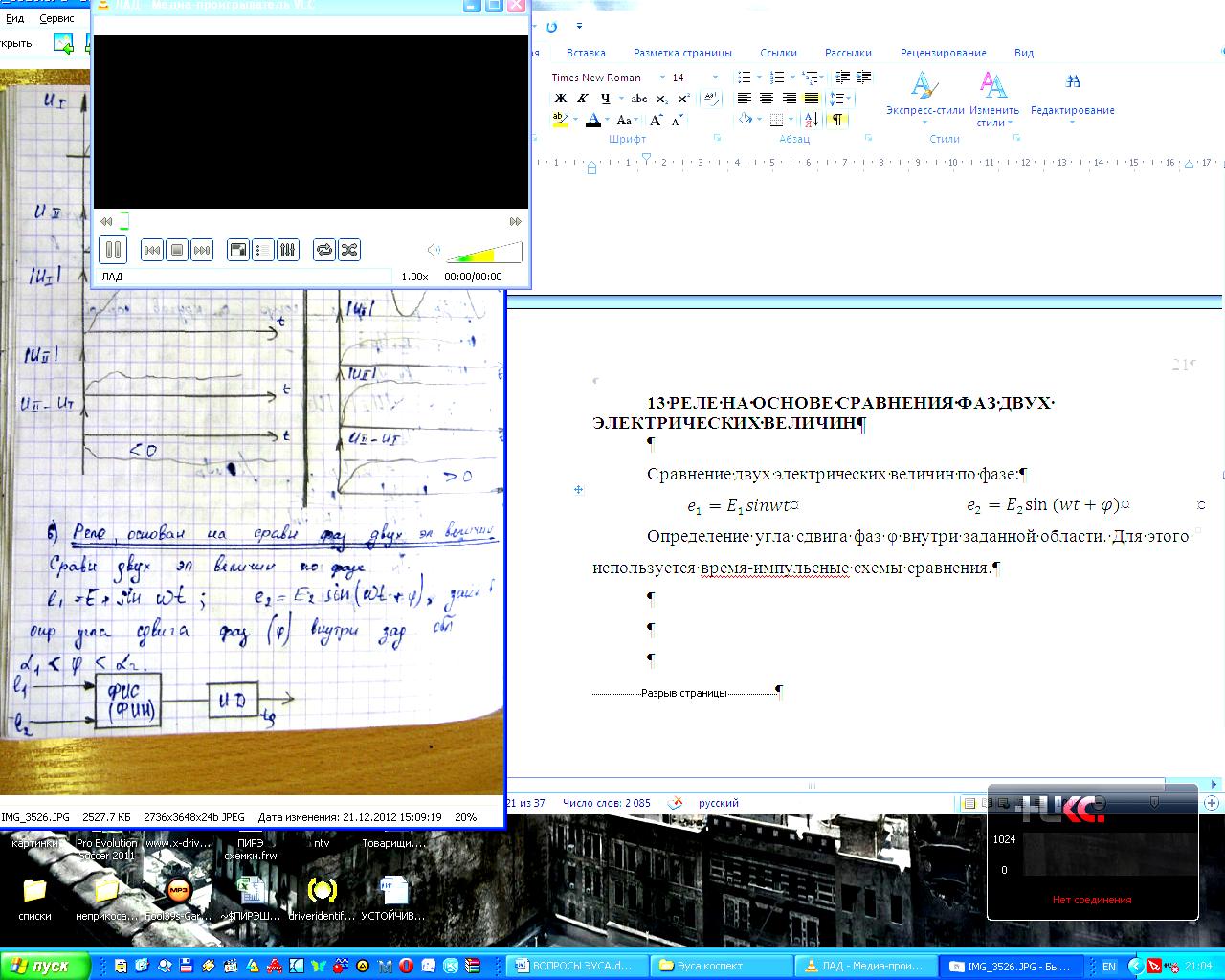

Сравнение двух электрических величин по фазе:
|
|

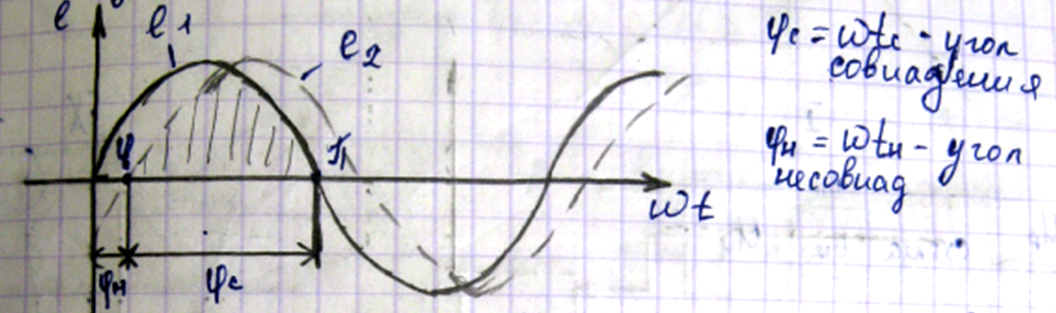

Определение угла сдвига фаз φ внутри заданной области α1≤φ≤α2. Для этого используется время-импульсные схемы сравнения.
Сравниваемые
величины
подводятся
к формирователю импульсов совпадения
или несовпадения. Длительность импульсов
на выходе формирователя равна времени
совпадения (несовпадения) знаков
мгновенных величин
Далее сигнал поступает на измеритель
длительности, в котором формируется
уставка tg.
Условие появления
сигнала на выходе ИД:
Из * можно записать:
|
|
Полученные характеристики можно исп. для дистанционных защит, например для получения 4-хугольной характеристики.
Недостаток этой схемы закл-ся. в ее сложности и невысок. точности, поскольку для получ. 4-хугольной хар-ки исп. 2 самостоят. схемы, каждая из кот. определ. свою единич. хар-ку.

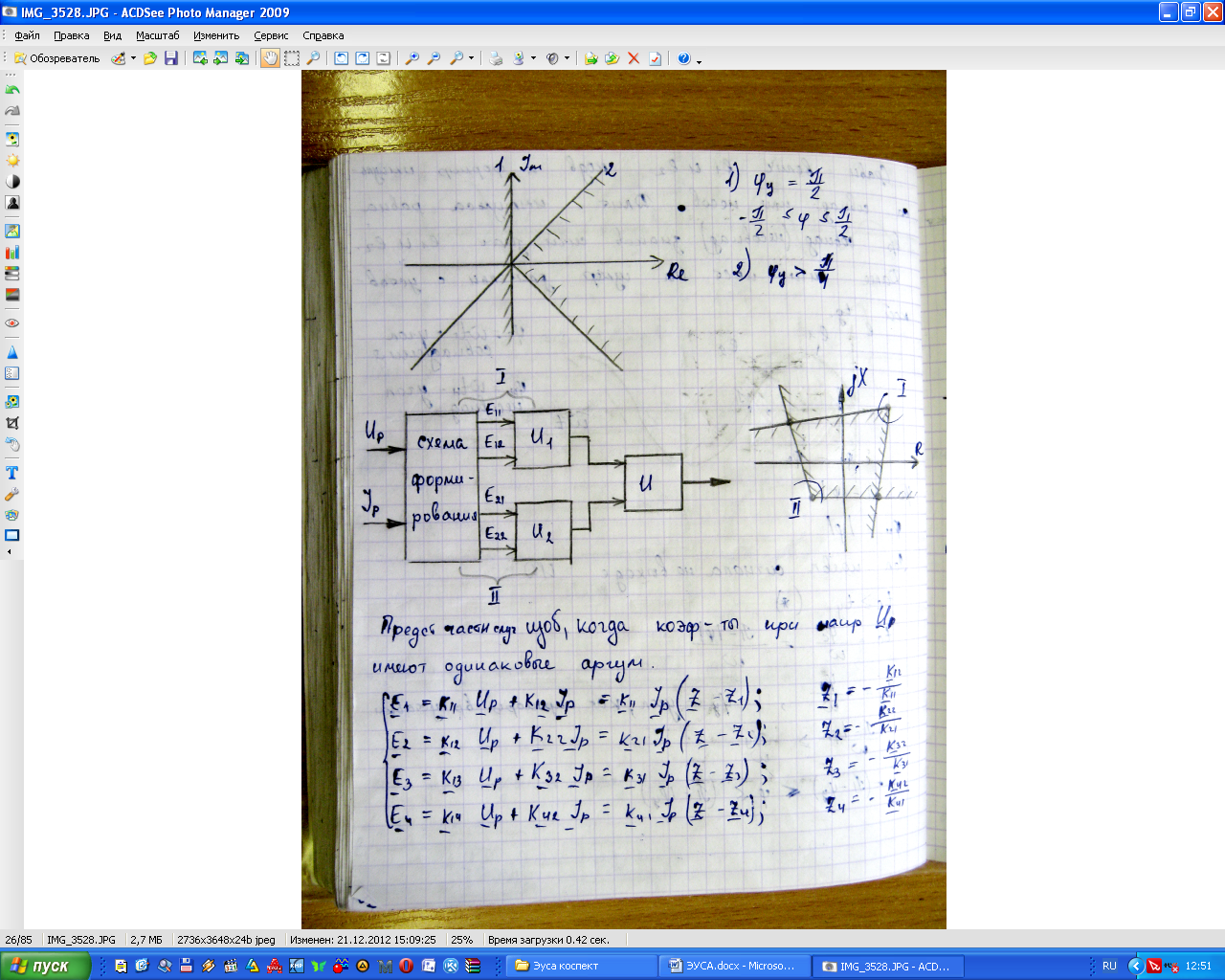

Практический интерес представляет частный случай, когда коэффициенты при UP имеют одинаковые аргументы. В этом случае дуги окружностей превращается в отрезки, которые соединяют особые точки Z1-Z4 и характеристика становится многоугольником.
|
Сдвиг фаз между E1, E2, E3, E4 будет таким же как и между векторами. |
|

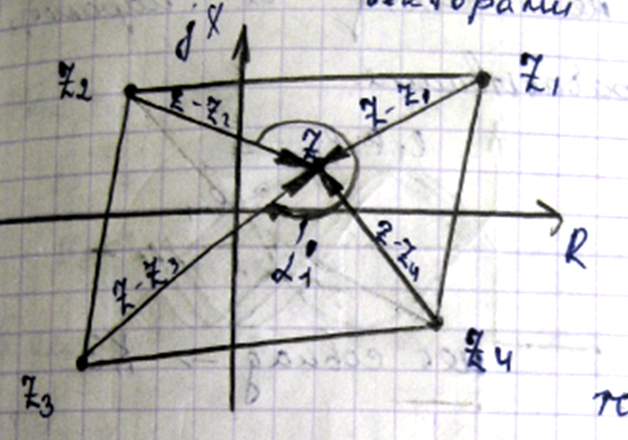

Если т. Z’
находятся внутри области ограниченной
четырехугольником, то систему разностных
векторов (z-z1),(z-z2),(z-z3),(z-z4),
следовательно и векторов напряжения
E1,
E2,
E3,
E4
нельзя расположить в одной полуплоскости.
Т.е. угол
|
|
Если т. Z’’
находятся вне области ограниченной
четырехугольником, то система разностных
векторов (z-z1),(z-z2),(z-z3),(z-z4),
следовательно и векторов напряжения
E1,
E2,
E3,
E4
всегда располагается в одной плоскости.
Т.е. угол
|

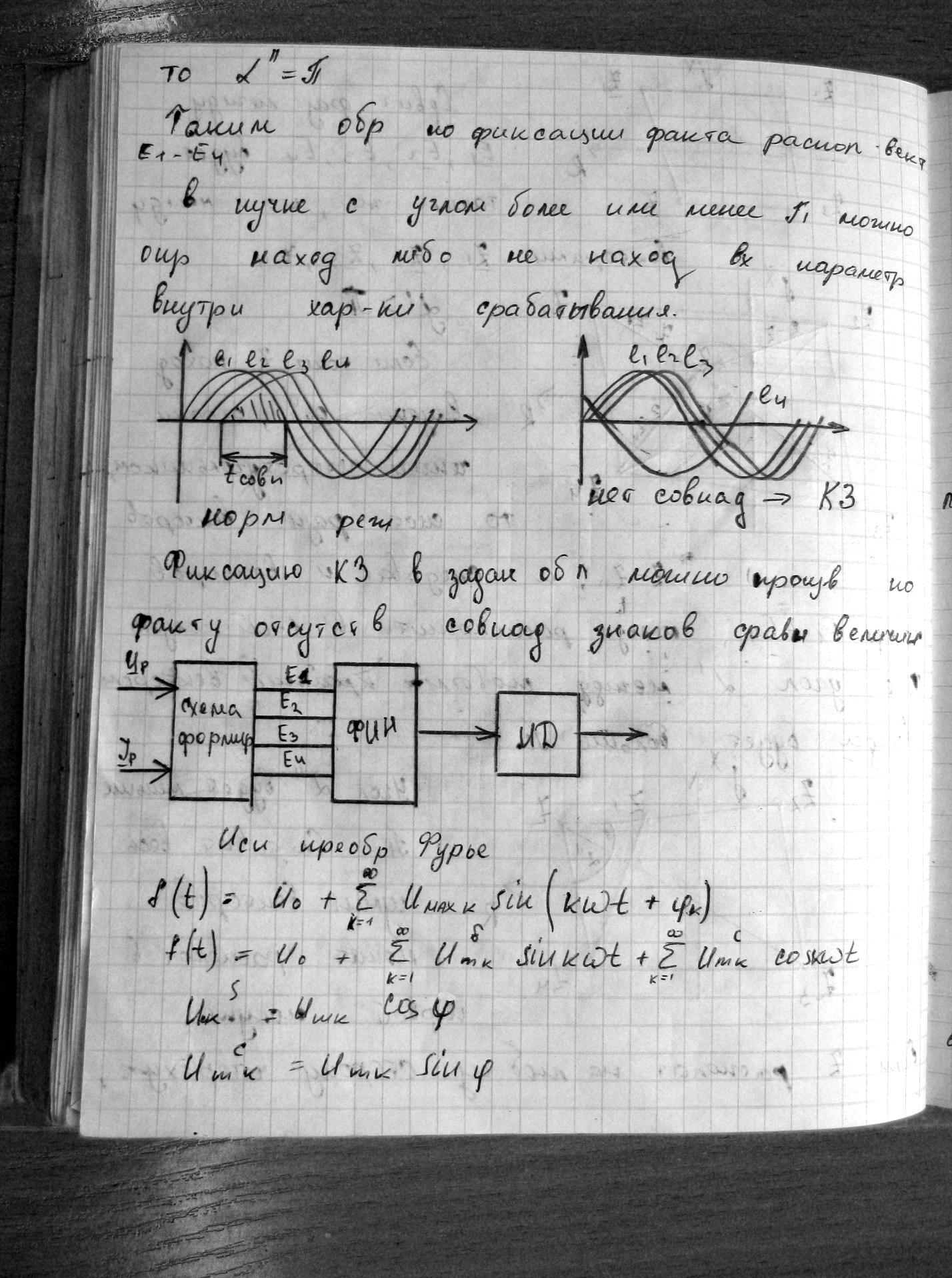

Таким образом по фиксации факта расположения векторов E1…E4 в пучке с углом больше или меньше π можно определить находится либо не находится входной параметр внутри характеристики срабатывания.

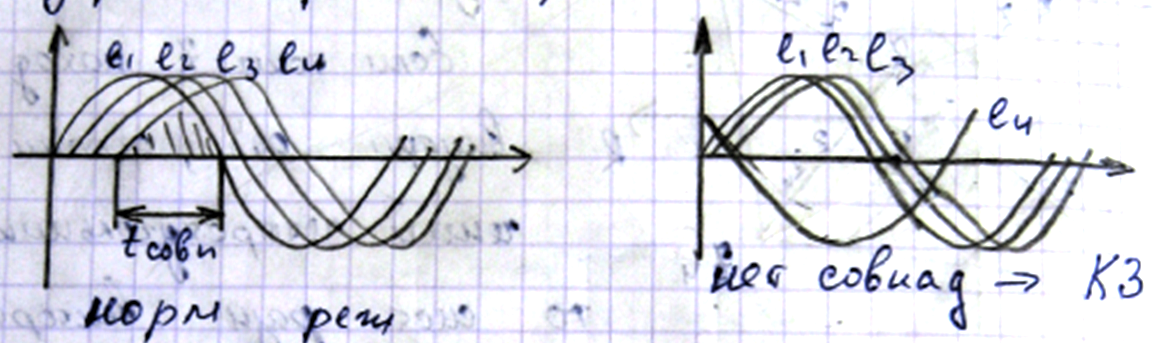

Фиксацию КЗ в заданной области можно производить по факту отсутствия импульсов совпадения сравниваемых величин в течение полупериода.
16 Использование преобразования фурье.

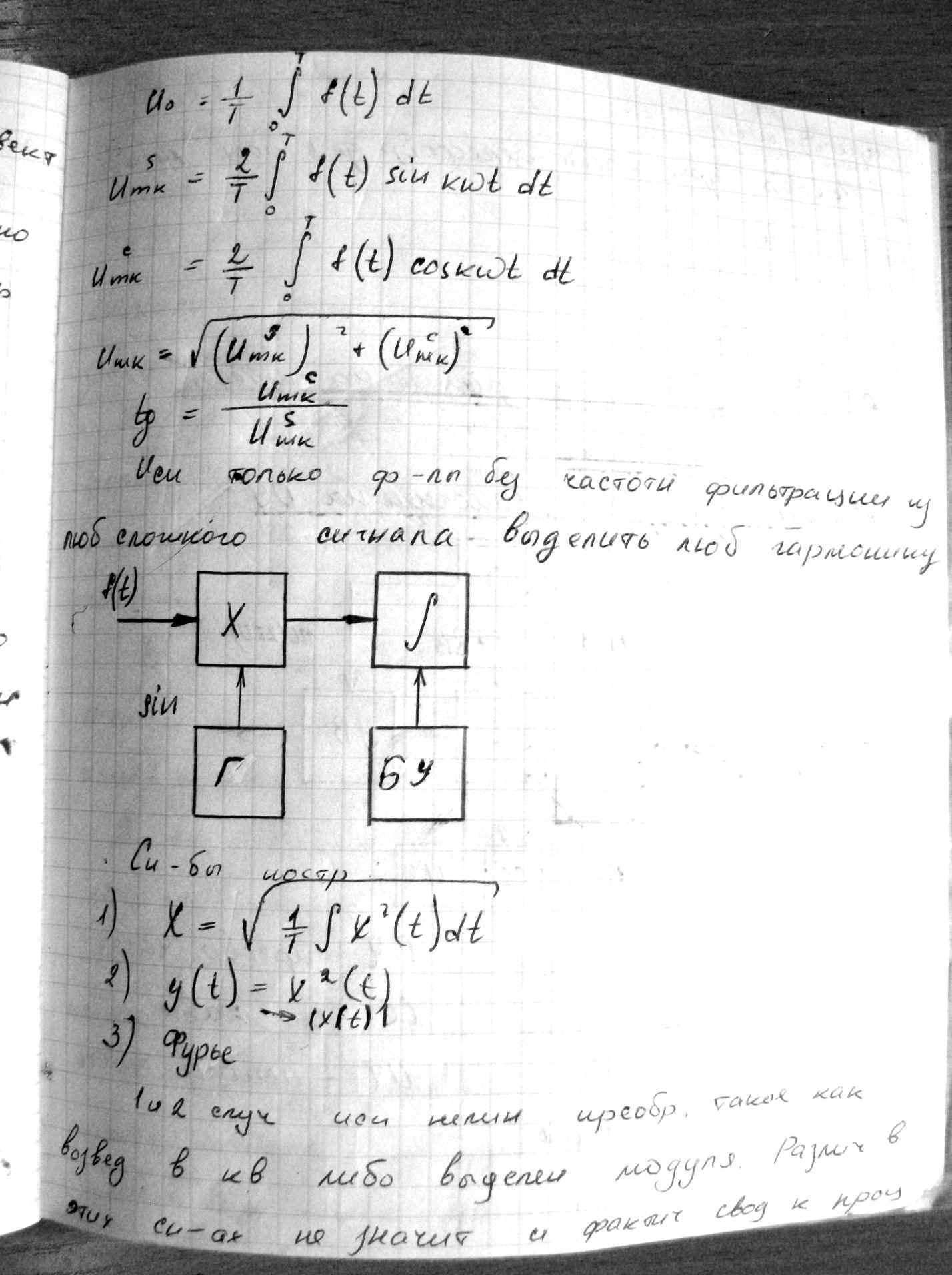

Позволяет используя только формулы выделить из сложного сигнала любую гармонику не прибегая к частотной фильтрации.
|
Существуют три способа реализации:
|
1 и 2 методы используют нелинейные преобразования такие как возведение в квадрат. Различия в этих системах незначительны и заключаются в основном в процессе преобразования сигнала.
Преобразование Фурье же наиболее целесообразно использовать в микропроцессорных реле где оно может быть легко реализовано.

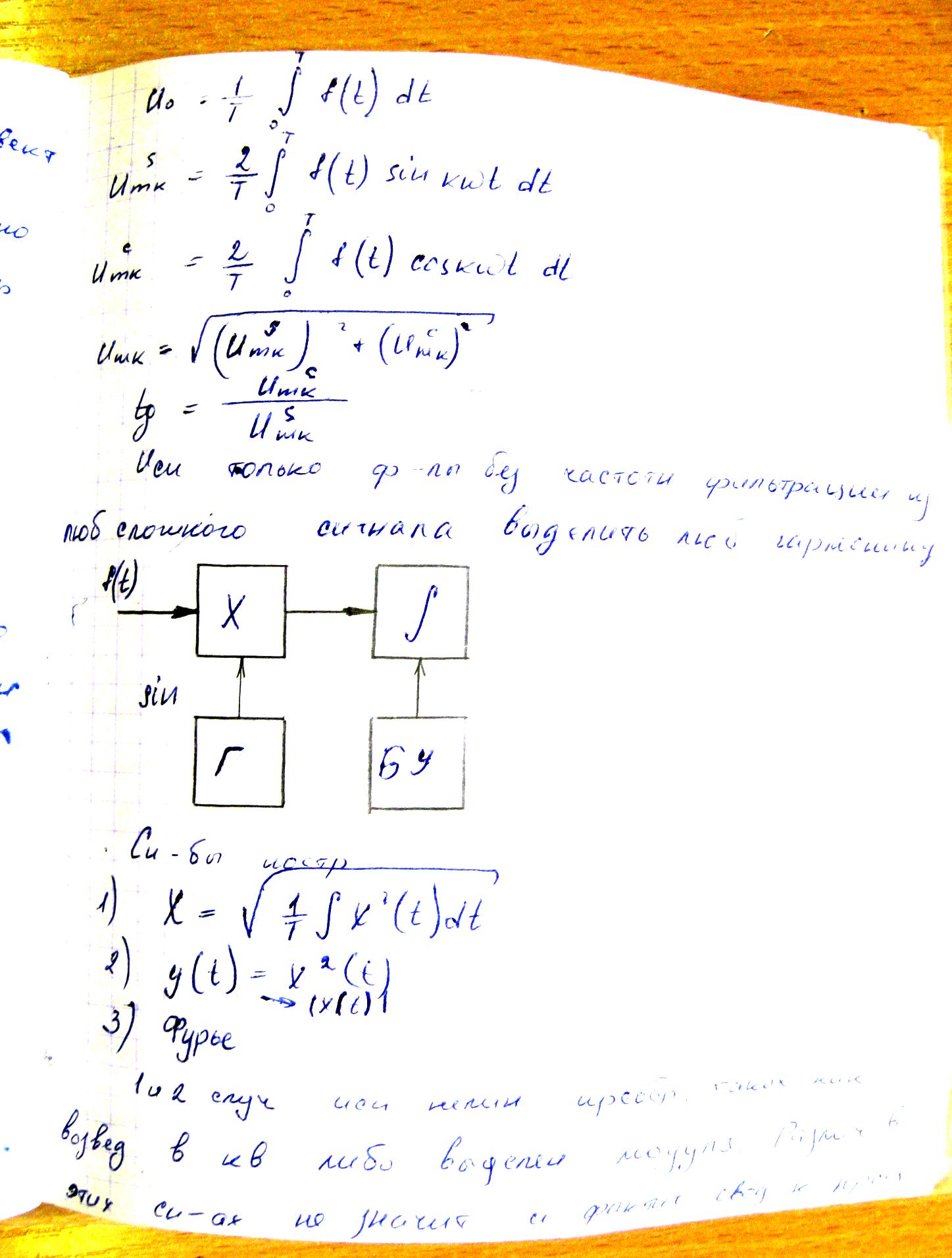

Формулы преобразования Фурье:
17 Основные узлы реле, выполненных на оу
УП-узел питания |
УИ-узел измерения |
УФ-узел формирователь |
УС-узел сравнения |
УВ-выходной узел |
ПЧ-преобразовательная часть |
ИЧ-исполнительная часть |
|
|

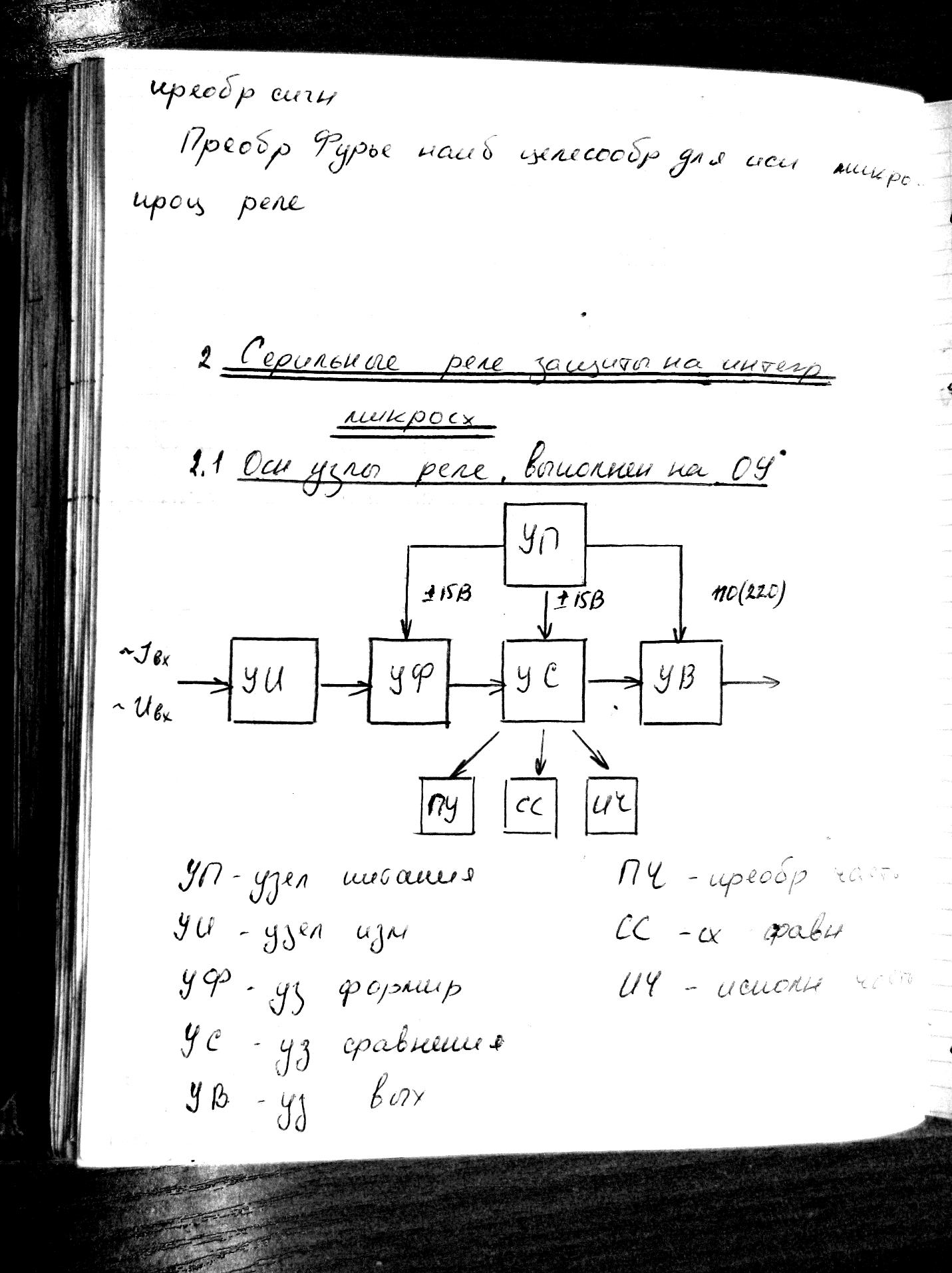

УИ (узел измерения) содержит измерительные преобразователи тока и напряжения на которые поступает сигнал от измерительных трансформаторов тока и напряжения.
УФ (узел формирователь) из поступающих сигналов формирует напряжения необходимые для реализации характеристик реле.
УС (узел сравнения) преобразует сигнал в удобную для сравнения форму. В этом узле происходит непосредственное сравнение сигнала с уставкой и формируется управляющий сигнал. Обычно УС состоит из трёх частей:
ПЧ (преобразовательная часть) –синусоидальные или выпрямленные сигналы преобразуются в прямоугольные которые наиболее удобны для сравнения аналоговыми устройствами.
В СС (схеме сравнения) ипульсы сопоставляются по амплитуде и длительности.
В ИЧ (исполнительную часть) формируется дискретный управляющий сигнал.
УВ (выходной узел) обеспечивает действие выходных реле при поступлении управляющего сигнала.
УП (узел питания) вырабатывает необходимый уровень напряжения.
