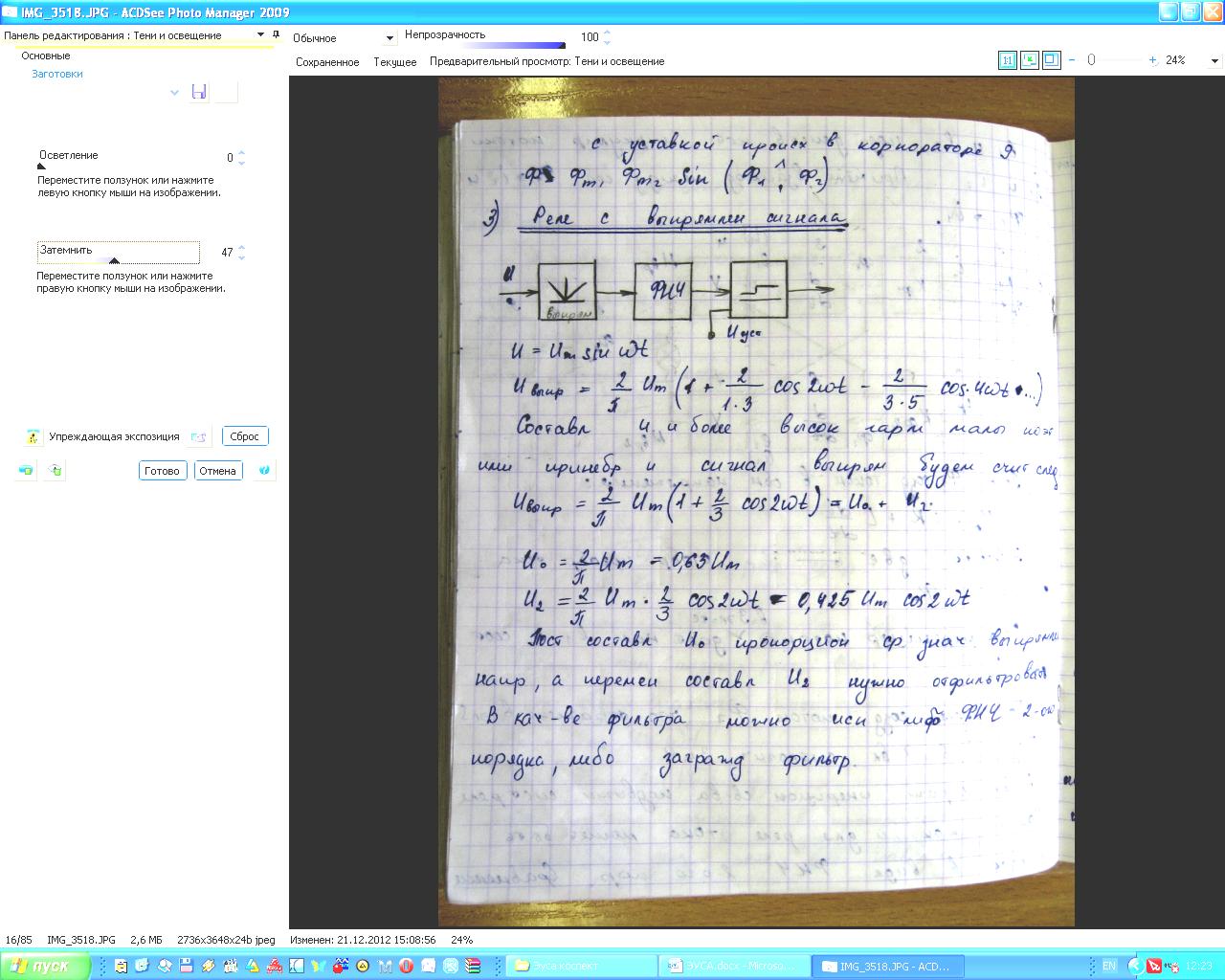

11 Реле с выпрямлением сигнала
4π
и выше малы –> пренебрегают
Постоянная составляющая U0 пропорциональна среднему значению выпрямленного напряжения, переменная составляющая U2 – нужно отфильтровать, в качестве фильтра можно использовать ФНЧ 2-го порядка или заграждающий фильтр.
В реле на выпрямителях переменная составляющая значительно меньше аналогичной составляющей у электромагнитного реле, это создает возможность лучше отфильтровать им переменную составляющую или уменьшить постоянную времени – повышение быстродействия реле.
Сигнал, помимо основного, содержит высшие гармоники –> они будут значительно ослаблены ФНЧ, пропускающим постоянную составляющую
Интегралы от четных гармоник =0. На четные гармоники в идеальном случае реле не реагирует. Нечетные влияют на работу реле, их влияние снижается в k раз (k – номер гармоники).

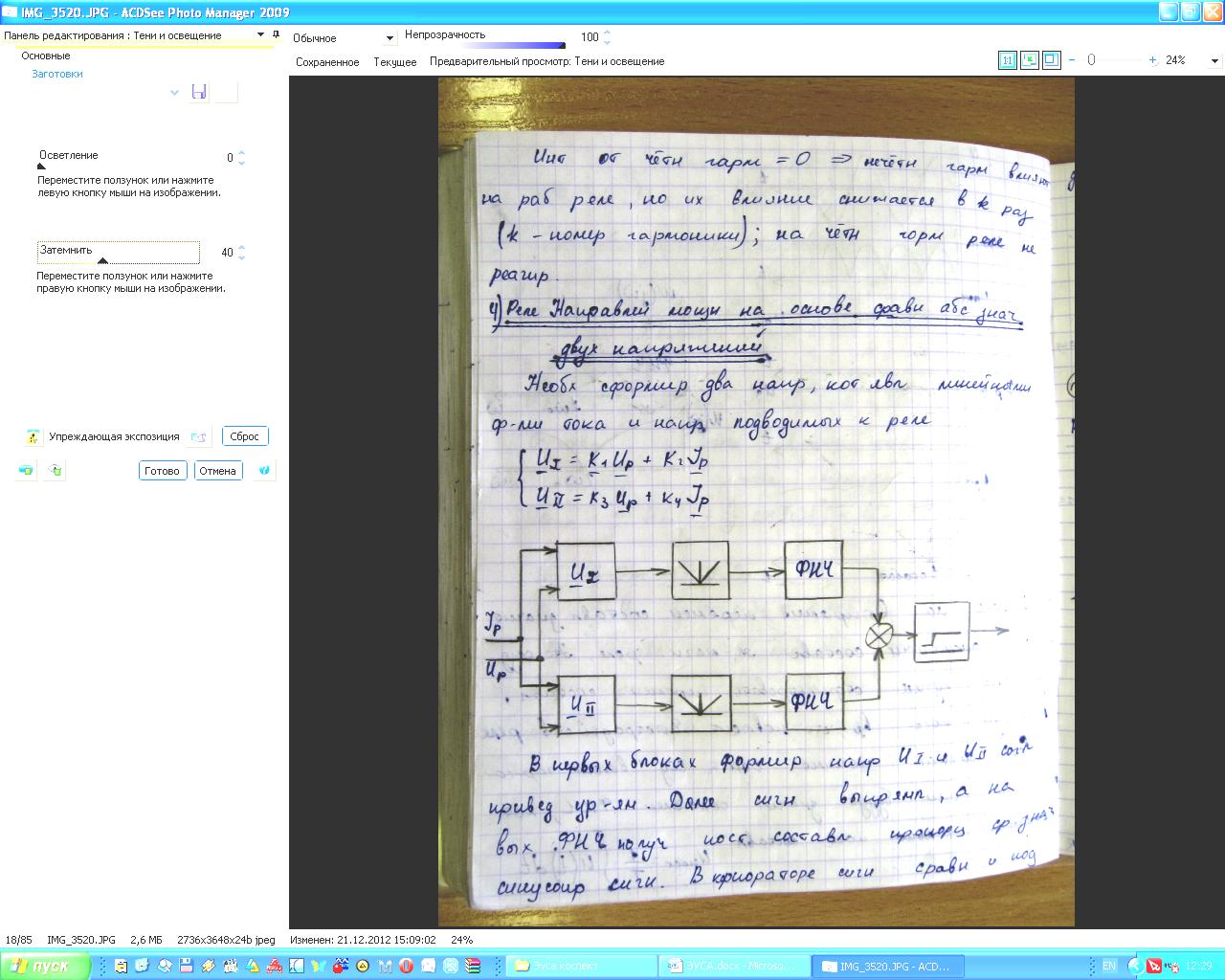

12 Реле направления мощности на основе сравнения абсолютных значений 2-ух напряжений
Необходимо
сформировать два напряжения, являющихся
линейными функциями тока и напряжения
подводимых к реле.
Изменяя коэффициенты k1 … k4 можно получить различные реле.
В первых блоках формируется напряжение U1 и U2 согласно приведенным уравнениям, далее сигналы выпрямляются и на выходе ФНЧ получим постоянные составляющие пропорциональные среднему значения синусоидального сигнала. В компараторе сигналы сравниваются и под действием разницы срабатывает реагирующий орган.

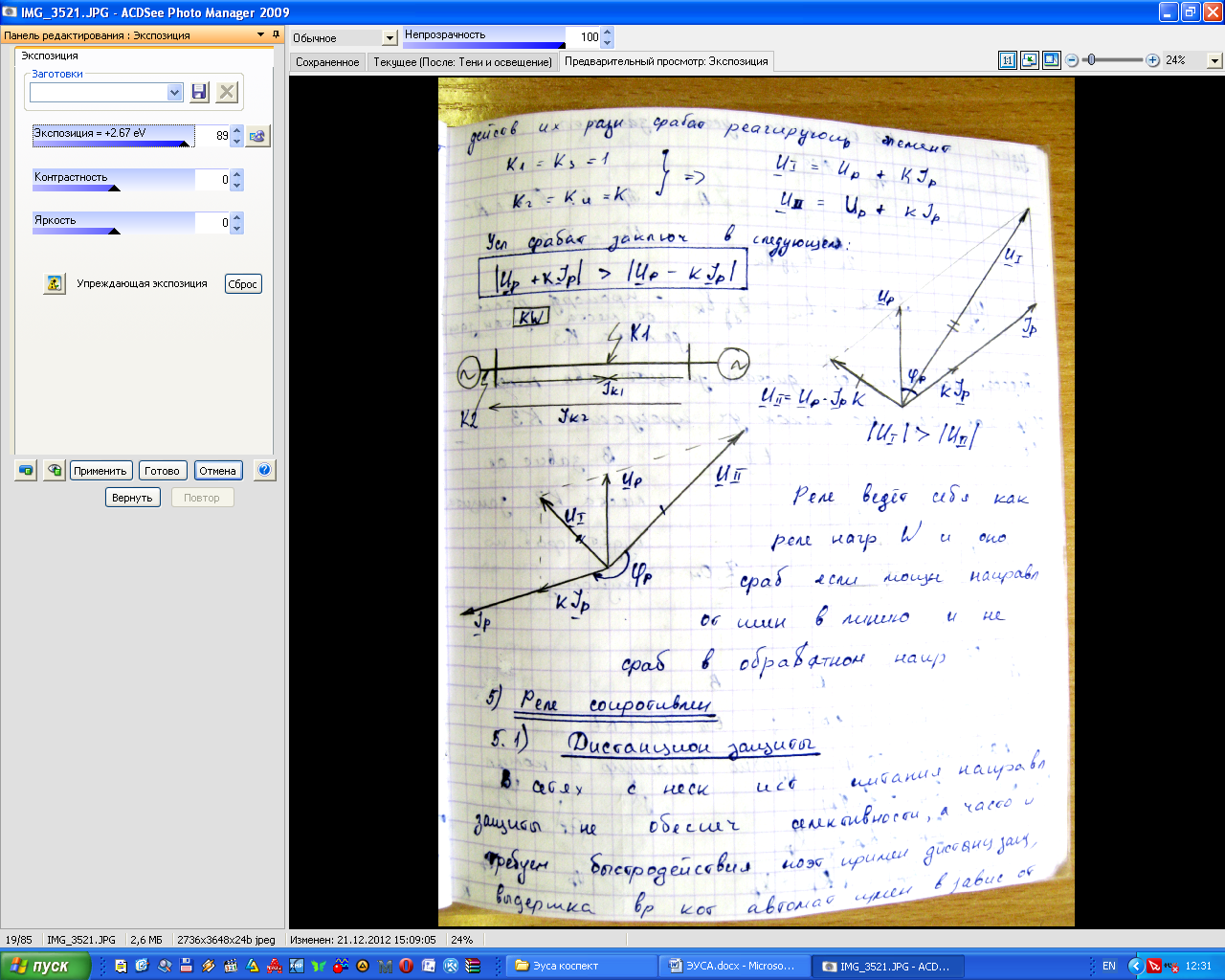

k1=k3=1,
k2=k3=k,
Условие
срабатывания заключается в следующем:
К2: К1: |
|
|U1|<|U2| |
|
Ведет себя как реле мощности. Срабатывает если мощность направлена от шин в линию, не работает в обратном.
13 Принцип действия дистанционной защиты. Характеристики срабатывания реле сопротивления
В сетях с несколькими источниками питания направление защиты не обеспечивает селективности, часто и требуемого быстродействия. Выдержка времени которой автоматически изменяется в зависимости от точки удаленности КЗ от места установки защиты.
|
|
Основной орган дистанционной защиты – реле сопротивления, определяющее на каком участке КЗ.
|
|
Работу реле удобно анализировать в комплексной плоскости
|
|
|
|
|
|
|
Любой участок сети можно представить на комплексной плоскости, т. к. каждая точка линии характеризуется своими сопротивлениями. |
|
|
Начало линии, где установлена дистанционная защита совмещается с началом координат. Характеристика срабатывания должна обеспечивать работу реле при любых КЗ, в пределах принятой зоны действия. |
Если
КЗ сопровождается дугой:
14 Реле сопротивления на основе сравнения абсолютных значений двух напряжений
К3=0,
K2<0,
K1,4>0
Схема такая же как и у рассматриваемого реле направления мощности. Сравниваемые напряжения выпрямляются, а затем выпрямленные напряжения, пропорциональные сред. знач., вычитаются друг из друга:
На
выходе схемы:
Условие
срабатывания:
Поведение реле зависит от соотношения между U и I.
Нормальный режим
При КЗ IP резко увеличивается, UP уменьшается
Различные виды реле сопротивления могут быть получены изменением 4 коэффициентов без принципиальных изменений в схеме реле.
Если К2=0,
то
→
К2=К4, то → К2≠К4, то →
Ненаправленное реле сопротивления с круговой характеристикой срабатывания
|
Срабатывание: |
Начало действия
реле:
=
Реле работает при любом значении Zр, модуль которого = Z’ не зависимо от угла между током и напряжением.
Диаграмма работы реле:
Нормальный режим Режим КЗ
