29 Шдэ 2802: структура и логическая часть дистанционной защиты

ШДЭ 2801 содержит осн. комплект защит:

1- 3-хступенч. дист. защита от всех междуфазных КЗ.

2- 4-хступенч. токовая напрявленная защита нул. последовательности.

3- токовая отсечка.

4- БП на 50 Вт.

ШДЭ 2802 вкл. еще резервный комплект:

1- 2-хступенч. дист. защита.

2- 2-хступенч. токовая направл. защита нул. последовательности.

3- БП на 15 Вт.

3-хступенчатая дистанционная защита

ДН и ДТ – датчики напряжения и тока, Ф1 ... Фn – формирователи сравниваемых величин, ФИН – формирователь имп-сов несовпадения, РО – реагирующий орган.

Реагирующий орган различают 2 видов. 1го, который обеспечивает несовпадение с заданным временем, а РО 2го вида сравнивает время несовпадения с временем совпадения. Причем 1ый орган предназначен для формирования прямоугольных характеристик, а 2ой для круговых.

Характеристики срабатывания:

1-я ступень 2-я ступень 3-я ступень

Логическая часть дистанционной защиты (на примере 1-й ступени)

С помощью накладки SX ввод или вывод выдает время. На элементе ИЛИ2 кроме основных сигналов, заводятся сигналы от II и III ст при их срабатывании. На второй вход сх U подается дополнительный подтверждающий сигнал и только при наличии двух сигналов логический элемент U будет срабатывать.

УБК – устройство блокировки при качании. Механические колебания ротора и частей системы наз. качанием. При качании вектор входного сопротивления может попасть в область срабатывания, хотя КЗ не произошло. Следовательно надо различать не опасный режим качания от КЗ. Оосновным фактором, по которому они различаются – наличие существенных изменений эл. величины за малые промежутки времени при КЗ и незначительные изменения при качании.

БНН – блокировка при неисправностях в цепях напряжения – неисправности в цепях измерит. тр-ров напряжения (обрывы и др.) приводят к тому, что сопротивление дистанц. органа сущ. снижается в пределе до 0, возн. вероятность попадания в зону срабат. при отсутствии КЗ.

Режим	норм	КЗ	обрыв	качания	И1 входы
ДО	0 (нераб)	1 (раб)	1	1	→ 1
УБК	0	1	1	0	→ 2
БНН	0	1	0	1	→ 3

	Срабат.	несрабат
ДО	1	0
УБК	1	0
БНН	0	1

Как видно из табл. 1 только при КЗ происходит срабат. лог. схемы и на выходе И1 формир. логич. 1. Этой единицей запускается эл-т выдержки времени ДТ. На ИЛИ2 кроме осн. заводятся сигналы от 2 и 3 ступеней защит. В эл-т И2 помимо осн. сигнала заводится подтверждающий сигнал (такая же схема).

30 Шдэ 2802 структура и логическая часть токовая направленная защита нулевой последовательности.

Напряж. нулевой последовательности в месте КЗ имеет наибольшее значение, а мощность направлена от места КЗ к источнику.

Недостаточная чувствительность органа направленной мощности нул. последоват. имеет место при удаленных КЗ. В связи с этим в защите используется два органа направленной мощности: разрешающий РНМ (работающий от линии к шинам) и блокирующий орган напр мощн БНМ (от шин в линию)

Орган тока нулевой последовательности

От датчика тока сигнал поступает на моставой усилитель, в котором регулируется уставки i+оп и i-оп . частотный фильтр отстраивается от высший гармоник и апериодической составляющей. Двухпороговый компоратор К1 формирует разнополярн имп, а К2 преобразует двуполярный импульс в однополярный и обеспечивает задержку на возврат при их исчезновении. Положительные напавленіе Uк2 является признаком срабатывания и этим напряжением откр вых транзистор вых элемента.

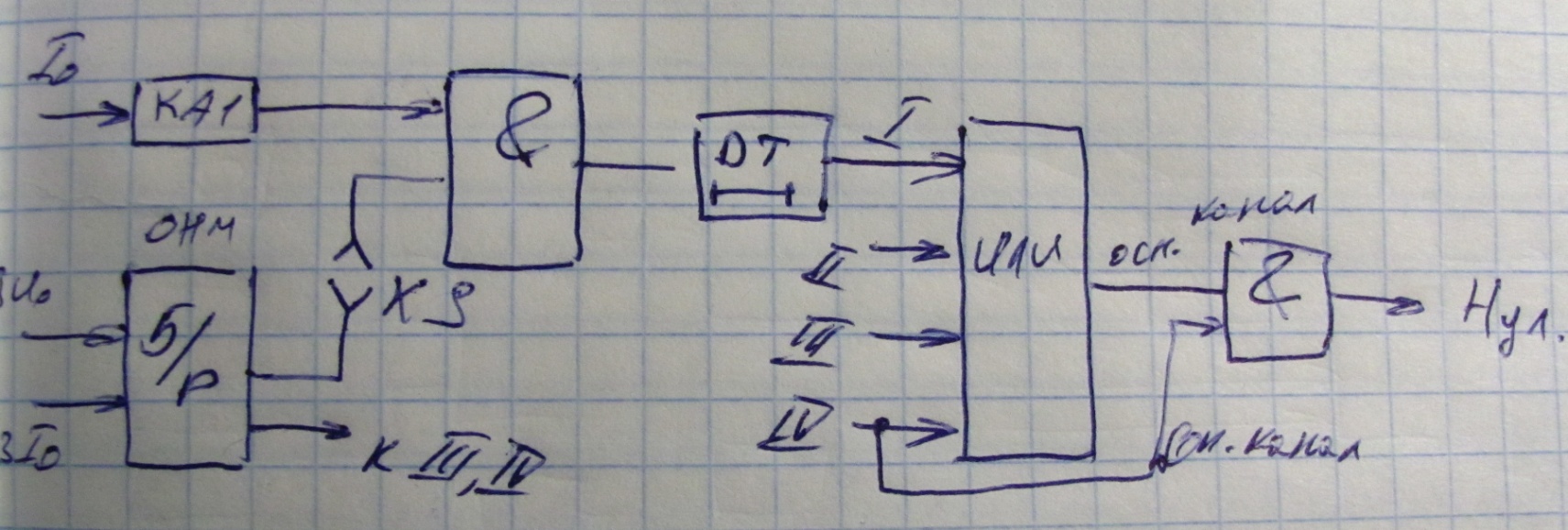

Логическая часть

ОНМ – орган направления мощности

Б/Р – блокир./разреш.

Защита имеет 4 ступени.

I ст – отсечка без выдержки времени

II и III ступени – отсечки с выдержкой времени

IV ст – чувствительная защ – МТЗ

1 и 2 ст выполняются только с разрешающим ОНМ. Они срабат при близких КЗ, где уровень 3Uо достаточно высок.

3 и 4 ст выполн с любым ОНМ. Время срабатывания задается с помощью эл-та DT. Причем любая ст может быть направленной либо ненаправленной в зависимости от XS.

В защите используются 2 канала:

- основной – задействованы все 4 ст. – он через схему ИЛИ действует на общий выходной каскад,

- дополнительный – два органа 4-й наиболее чувствительной ступени.

Срабатывание выходного каскада происходит при поступлении разреш. сигналов по обоим каналам. Органы 4 ст наиболее чувств и поэтому должны сработать в любом случае. Вероятность одновременного отказа двух реле 4 ст мала.
