26 Ярэ 2201. Защиты от замыкания на землю в сетях с изолированной нейтралью.

Предназначен для защиты и автоматизации одного или нескольких присоединений (двиг. – тр-тор) напряжением 6–10 кВ. Представляет собой набор стандартных блоков. Блоки: максимальная токовая защита с зависимой и независимой выдержкой времени, блоки максимального и минимального напряжения, блок направлен. мощности, блок диф. защиты, блоки автоматики, блоки питания.

Сети 6 – 10 кВ. Токи КЗ обычно небольшие (десяток ампер). Быстрого отключения не требуется из-за низкого уровня токов КЗ, защита действует на сигнал. различают:

1. Направленная защита нулевой послед.

2. Защита реагирует на высшие гармоники в токе нулевой последовательности.

Чем меньше Icз, тем больше чувствітельность. Направленные защиты основаны на том, что ток повреждения (нулевой последовательности) и ток нормального режима сдвинуты на разные углы по отношению кнапряжени.

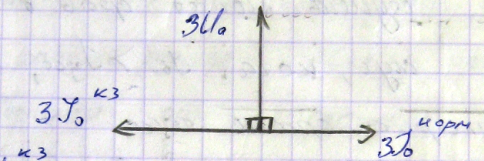

3Iо(кз) носит емкостный характер и поэтому опережает 3Uо на 90 градусов, а ток в неповрежденной линии определяется в основном индукт. и поэтому остает на 90 градусов.

Для реализации подобной защиты используется реле направления мощности, которое получило питание от двух источников.

3 Uо подается от тр-ов напряжения соед. В треугольник разомкнутый треугольник, а 3Iо от трансформаторов тока.

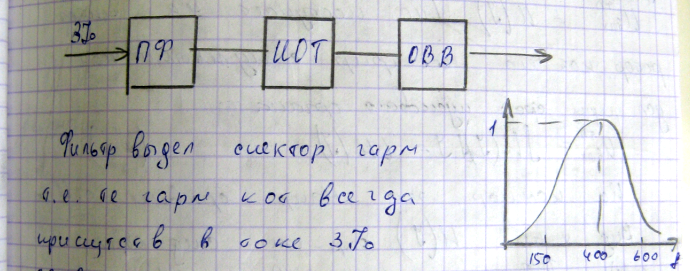

Высшие гармоники, которые создаются в токе норм. реж. в основном обусловлены несинусоидальной характеристикой ЭДС генератора и токами намагничивания трансформатора. При однофазном КЗ на землю содержание высших гармоник резко увеличивается, при этом содержание гормоник в поврежденной линии и их ур. во много раз больше, чем в неповрежденной и возн. новые (3-я, 5-я).

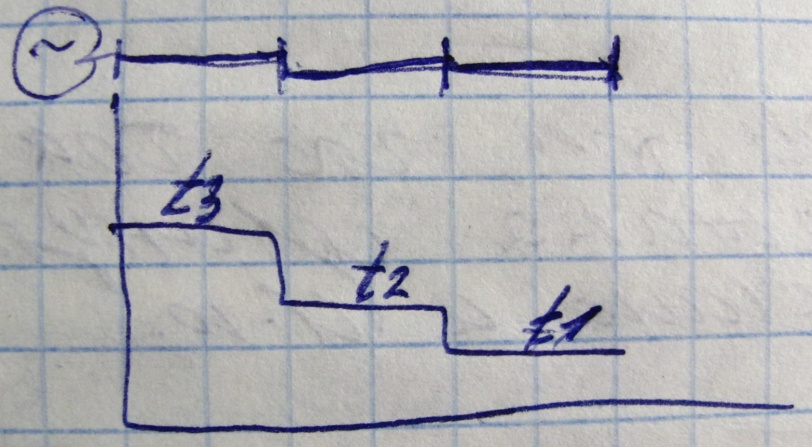

27 Ярэ 2201 защита линий с зависимой от тока выдержкой времени

(* - относит. знач. тока от ном. величины)

Выпрямленное и сглаженное напряжение пропорциональное входному току подаётся на функциональный преобразователь, на выходе которого . Оно поступает на интегратор, который его интегрирует с нулевым начальным условием при срабатывании пускового органа

dI=tH(I) (**)

На компораторе это напряжение сравнивается с . Вид характеристики Н(I) определяем следующим образом: ;

Характеристика воспроизводится как сумма нескольких самостоятельных характеристик и раб. следует обратить

1)Если , то VD1 открыт, ОС(обратная связь) зашунтирована и получается горизонтальный участок с коэффициентом передачи .

2) , VD1 закр‑ся и пока , то мы находимся на участке с . и т.д.

28 Ярэ 2201. Автоматическое повторное включение. Ачр

ОВВ_С – орган выдержки времени на срабатывание (доп. есть возможность рег-вать уставки по времени)

ОВВ_Г – орган выдержки времени готовности к повторному включению

РВС – расширитель выходного сигнала (эл-т задержки)

ОВВ

	Вход	Выход
Отсутствие пускового сигнала	0	1
Сигнал ”Пуск”	1	0

РВС(+сраб, -несраб)

Вх-1	Вх-2	Выход (KL)
1	0	-
0	1	-
1	1	-
0	0	+

При включении блока питания на входе ОВВ устанавливается логические 1. Вых реле не работает.

Логическое 1 с вых. орг. на срабатывание по цепи ОС(обратная связь) поступает на вход ОВВ_г и мгновенно на его выходе устанавливается 0. Таким образом в исходном состоянии на органе срабатывания логич. 1, а на органе готовности – 0. Выходное реле не работает.

При авар. отключении выключателя на вход ОВВ_С поступает логическая 1 и на выходе устанавливается 0. Тогда на входе РВС два 0, что приводит к срабатыванию выходного реле KL.

По цепи ОС логич. 0 подается на вход органа готовности и на вых. устанавливается 1. При соч. 0 и 1 реле KL Возвращается в исходное состояние и оно готово к повторному действию.

Автомат частотн. разгрузка (АЧР)

АЧР следит за частотой в энергосистеме и отключает потребителей.

Цифр. орган частоты основан на принципе сравнения длительного периода напряжения сети с эталонным временем.

Вх. напряжение U проходит через TV(тр-р), Z(частотный фильтр) и преобразуется усилителем-ограничителем А в прямоугольные импульсы. Эти импульсы поступают на входы схемы уст. “0” и перенос “Т”.

Период частоты измеряется следующим образом: начало периода соответствует переднему фронту импульсов уст “0”, а конец периода переднему фронту перенос “Т”

Орг. частоты построен так, что он контролирует ограниченный диапазон частот f= 45-55 Гц

В этом диапазоне разница между , поэтому целесообразно контролировать не весь период, а только его прирощение, в котором создается вся информация об изменении частоты, т.е.

Т – текущий период, который зафиксир. блоками перенос. Т и уст. 0

Для измерения частоты используются 8-микроразрядные счетчики импульсов DS и эталонный генератор G.

Гц

При этом количество заполнений счетчика

T

При Гц, N_ЗАП= 5,5 раз

Гц, N_ЗАП=4,5 раз

Т.к. информационную ценность представляет только последнее заполнение счетчика, то при его полн. заполнении осуществляется сброс информации. По количеству импульсов оставшихся в счетчике в конце периода Т и определяется частота сети. Для этого существует ЦЛБ (цифровой логический блок), в котором происходят измерения частоты и сравнение полученной частоты с уставкой.

При выполнении условий срабатывания сигнал поступает на вых. реле.
