24 Реле сопротивления брэ 2701

В реле сравнивается время совпадения с временем несовпадения, мгновенных значений двух синусоидальных величин A и B.

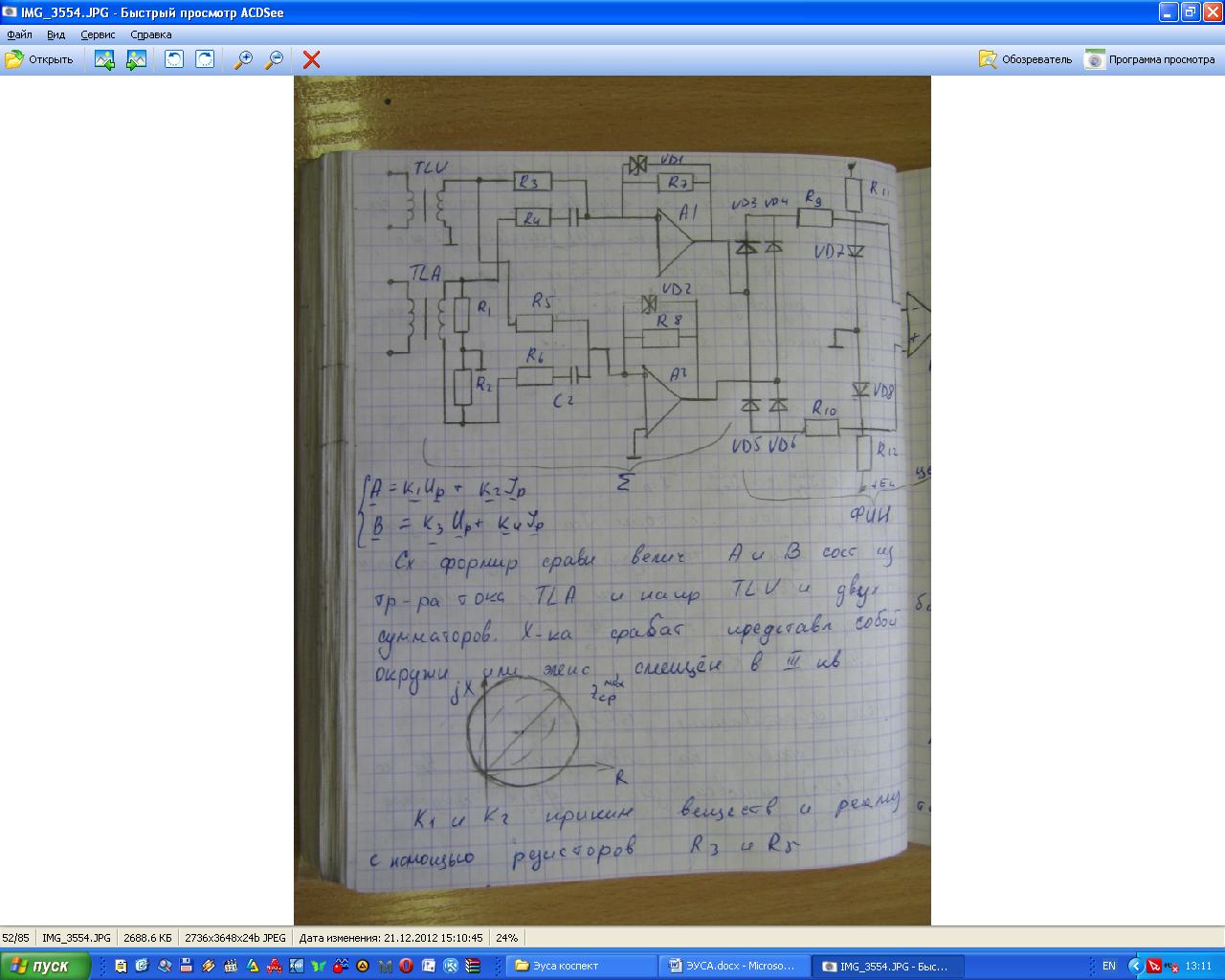

Схема формир сравн-х величин А и B состоит из трансформатора TLV, трансформатора тока TA, двух сумматоров. Характеристика срабатывания – окружность или эллипс, смещение в 3 квадрант. Для формирования такой хар-ки исп. датчики тока и напряж. (ДТ и ДН) и 2 сумматора, где коэффициенты принимаются следующим образом:

k1 и k3 – на практике вещественные и реализуются резисторами R3 и R4. k2 и k4 – комплексные коэффициенты, реализуются цепочками VD1 и VD2 – стабилитроны, обеспечивающие линейный режим работы ОУ при больших значениях входных сигналов.

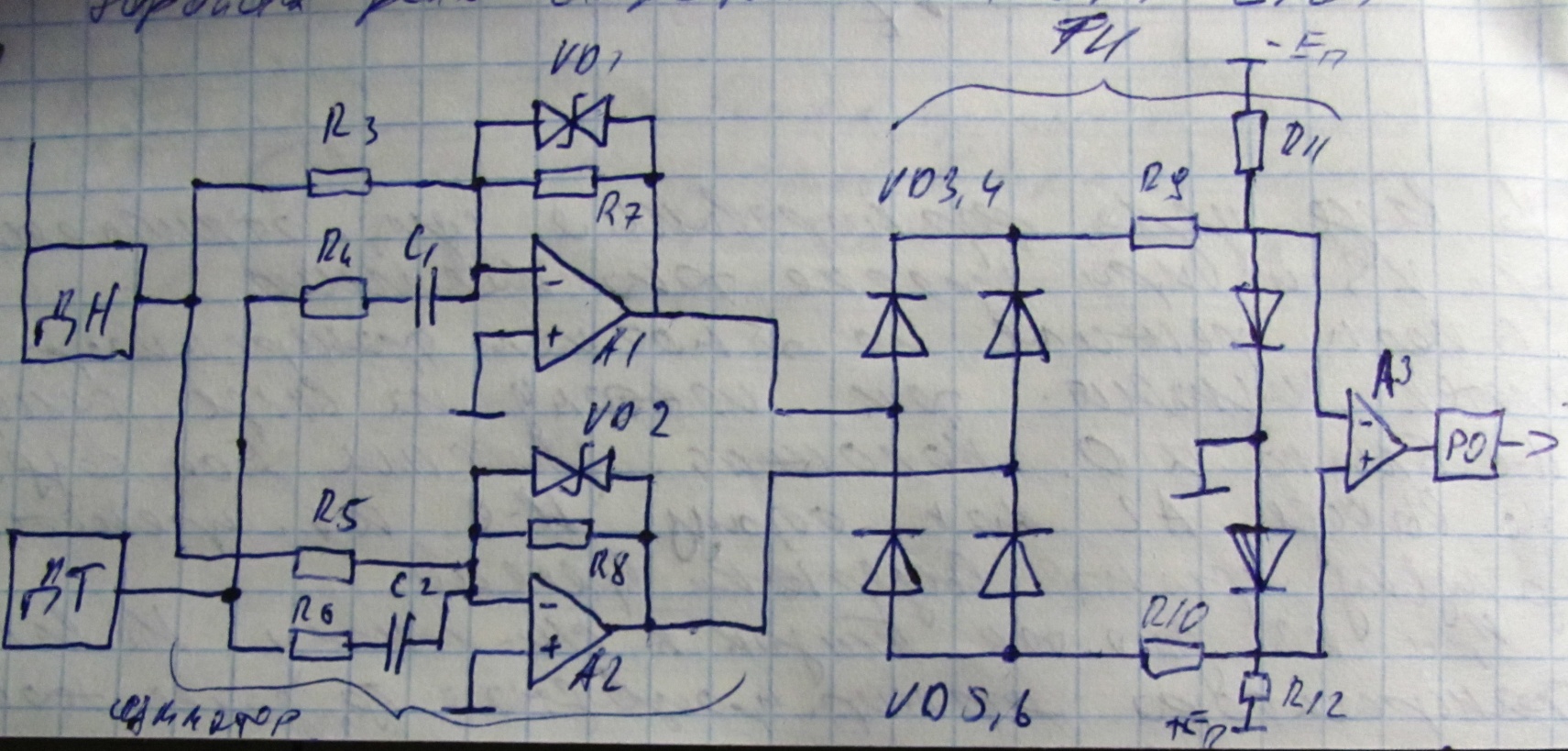

Сформированные величины A и B подводятся на вход формирователя импульсов (ФИ), состоящ. из максиселлектора «+» сигналов(VD3,4) и максиселлектора «–» сигналов (VD5,6).

R₉ и R₁₁, R₁₀ и R₁₂ – делители напряжения и ОУ А3, включенный диф-но, подкл. к средним точкам делителя.

При отсутствии входных сигналов потенциал не инв-го входа больше–> на выходе усилителя «+» сигнал. При совпадении знаков сравниваемых величин на выходе усилителя также присутствует «+» сигнал, не совпадении «–».

Несовпадение знаков:

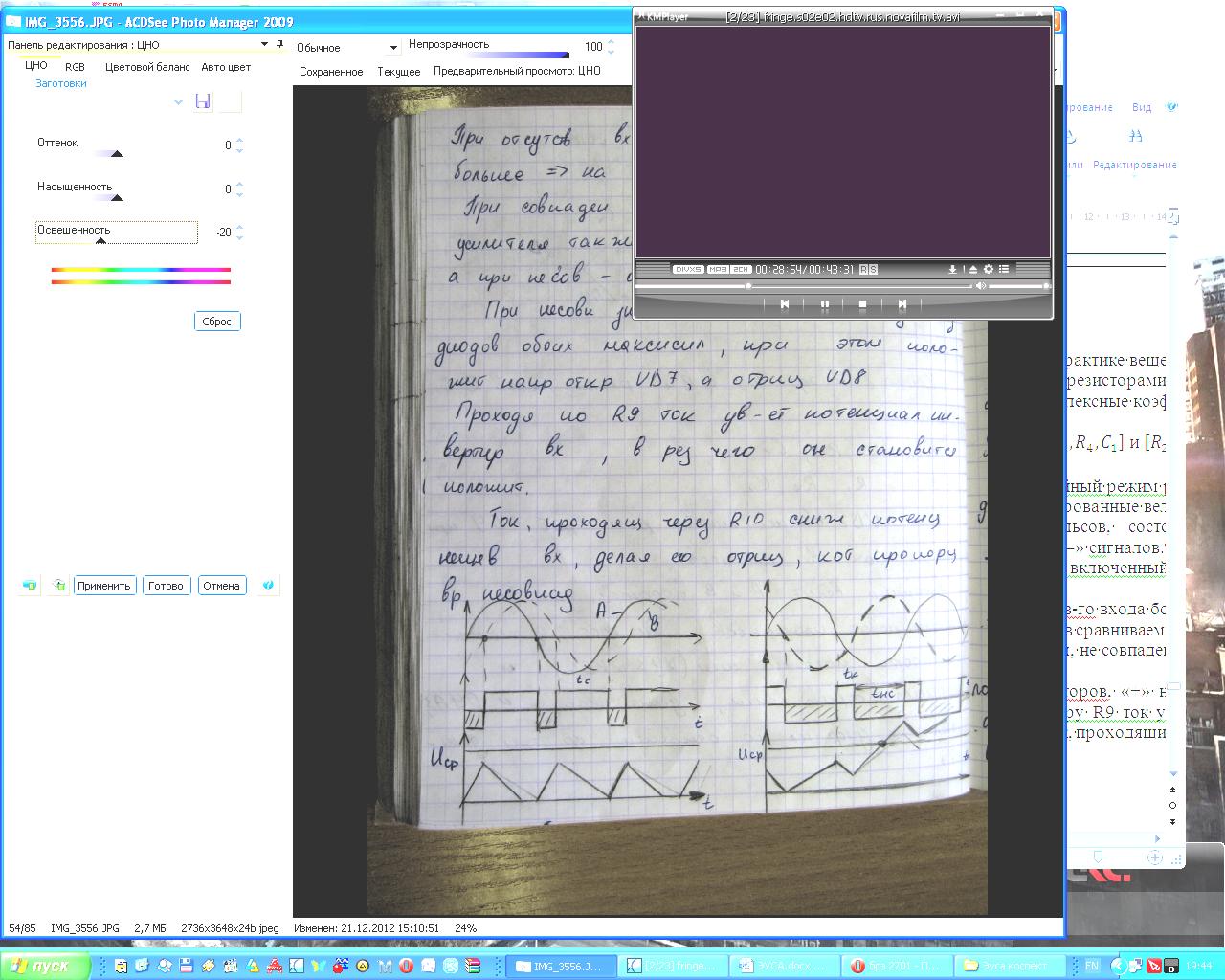

Отключается один из диодов обоих максиселлекторов, «+» напряжение открывает VD7, «–» – VD8, проходя по резистору R9 ток увеличивает потенциал инверт-го входа –> он становится «+». Ток, проходящий через R₁₀ снижает потенциал неинв. входа, делая его «–».

U_ВЫХ=(U₊ – U_–) пропорц. времени несовпадеия

«+» и «–» вых. сигналы поступают на вход реагирующего органа, что состоит из моста VS, усилителя A4, порогового элемента D. При подаче на вход VS отрицательных сигналов открывается VD11 и отрицательные сигналы поступают на инв- ий вход, диод VD12 при этом закрыт, конденсатор C₄ заряжается. При совпадении знаков сравниваемых величин на вход VS поступает «+» сигнал, открывается VD9 и VD12, конденсатор C₄ разряжается в течении времени совпадения. Если Т_НС>Т_С, через некоторое время U_ВЫХ достигает уровня срабатывания порогового элемента D и реле сработает. Р-ры в обратной связи R₁₄–R₁₆ необходимы для изменения конфигурации характеристики срабатывания.

25 Ярэ 2201. Блок питания. Токовая отсечка.

Предназначен для защиты и автоматизации одного или нескольких присоединений (двиг. – тр-тор) напряжением 6–10 кВ. Представляет собой набор стандартных блоков. Блоки: максимальная токовая защита с зависимой и независимой выдержкой времени, блоки максимального и минимального напряжения, блок направлен. мощности, блок диф. защиты, блоки автоматики, блоки питания.

Питание полупроводниковой части можно организовать двумя системами:

1. Использованием делителей напряжения от аккумуляторной батареи (для дискретных реле)

2. Использованием полупроводникового преобразователя постоянного напряжения 110–220 кВ.

Для получения заданного уровня постоянного напряжения, которые отлич от напр аккум батарей исп инверторы, преобразующие постоянное напряжение в переменное. С помощью тр-ра получ перемен напряжение нужной амплитуды, а затем его выпрямляют и сглаживают. Получается источник гальванически не связанный с сетью.

В простейш случ раб инвертора заключ в отпирании и запирании пары транз. Переодичн откл зад генератором колебаний, в рез чего формируется прямоуг знакоперемен напр, кот поступ на тр-ор.

ОВВ – орган выдержки времени; ИОТ – измерительный орган тока

БПТ – блок преобразования тока ;БВР – блок вых. Реле

БРС – блок-реле сигнализации; БП – блок питания

БПТ содержит 3 промежуточных трансформаторов, ко вторичной обмотке подключены выпрямительные мосты VS. Выпрямители соединены по схеме максисилектора мгновен выпрямлен токов. Максисилектор выделяет сигнал пропорциональный наибольшему току. В момент вр, когда один из токов боьше др по модулю, то его выпрямл знач проходит по двум др мостам откл все диоды, т.к. два др тока в этот мом мньше, тони циркулируют внутри св схем не выходя во внешнюю часть.

ИОТ по своему принципу действия аналогичен статическому реле тока типа РСТ (время-импульсный принцип). Применяя орган выдержки времени с уставкой до 12.8 секунд и принцип его действия, основанного на заряде конденсаторов

ОВВ основан на заряде конденсатора и обеспечивает max выдержку времени до 12 мс.

БВР – служит для связи комплектных устройств с внешними цепями и представляет собой набор малогабаритных промежуточных реле типа РП 13 с несколькими контактами.

БРС – предназначается для индекации срабатывания, осущ. с помощью светодиодов.

В нормальном режиме блок контролирующий выкл KQT замкнут, но ускор. ступень может срав. в том случае, когда Iвх. Больше Iуст., а это выявл. В измерительном органе тока.
