Фундаментные балки
С
ечение

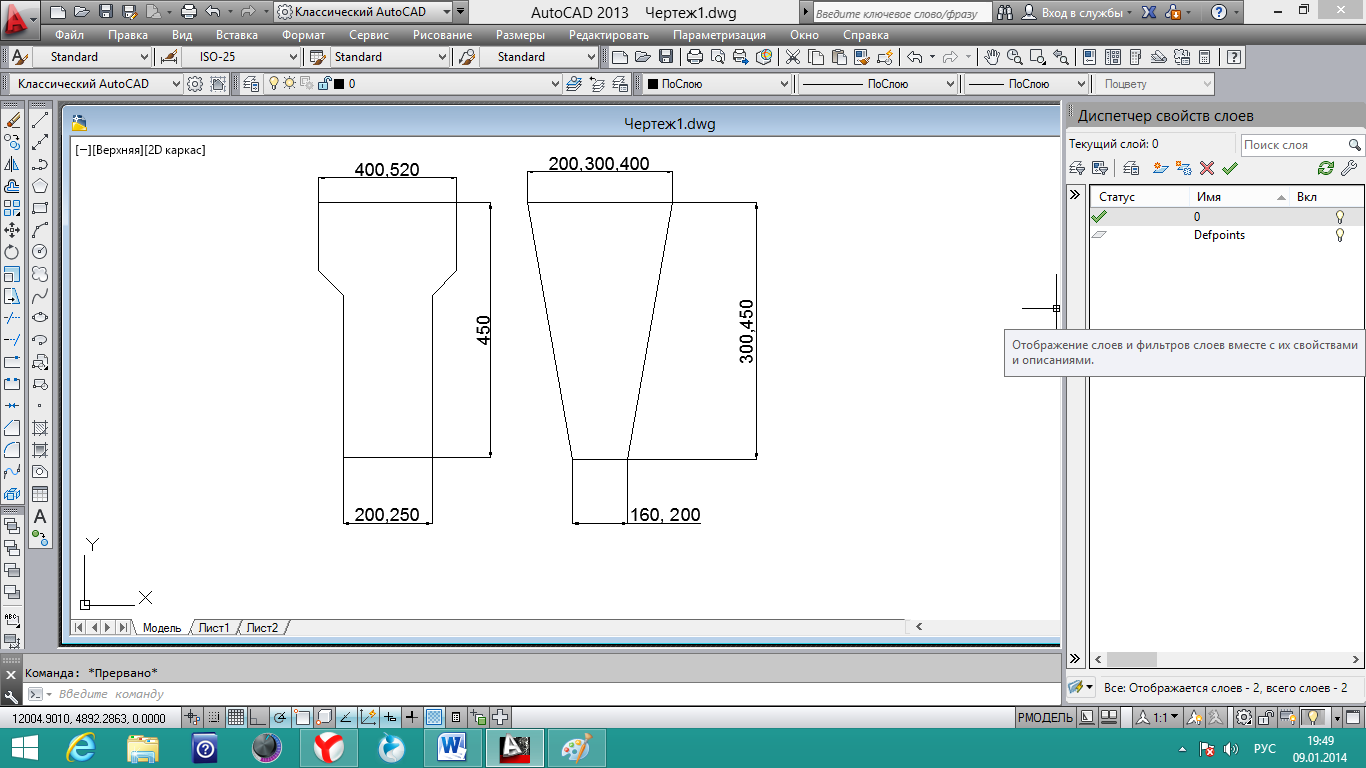

фундаментных балок бывает двух типов:
Тавровое 2)Трапецевидное
11.Свайные фундаменты
Свайный фундамент применяют при строительстве на слабых почвах. Выделяют сваи-стойки и висячие сваи в зависимости от способов передачи нагрузки на грунт от конструкций сооружений.
Если под слабым грунтом на небольшой глубине находится мощный слой сильного грунта, то в этом случае применяют сваи-стойки, которые прорезают слабый грунт и передают нагрузку на сильный, опираясь на него.
Если слой сильного грунта залегает достаточно глубоко, то применяются висячие сваи, уплотняющие грунт при их опускании, который используется в качестве основания.
а) Сваи-стойки
б) Висячие сваи

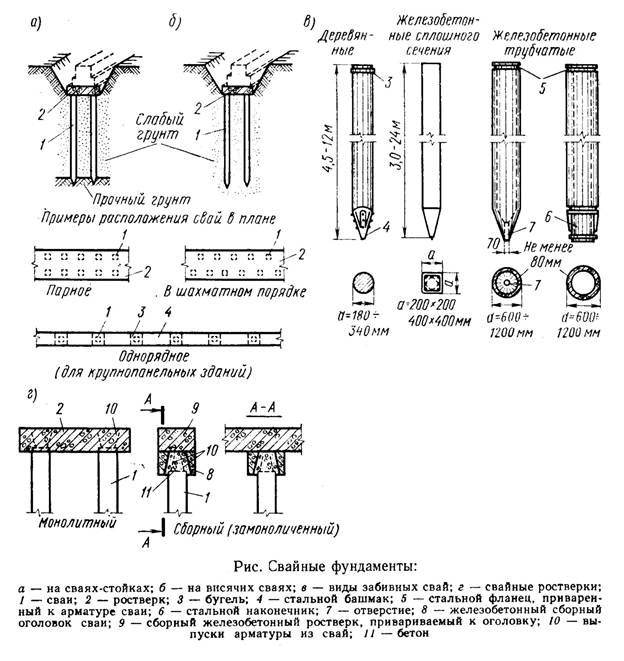

1 – сваи, 2 - ростверк
Ростверк - часть свайного или столбчатого фундамента плита или балка), объединяющая головные участки свай и служащая опорной конструкцией для возводимых элементов сооружения.
В зависимости от свойств почвы, уровня грунтовых вод и уровня промерзания, количества и силы нагрузок, типа конструкций здания выделяют различные виды свайного фундамента.
По типу материала фундамент различают:
стальные;
грунтовые;
Деревянные;
железобетонные;
набивные бетонные и железобетонные.
По методу опускания в землю фундаменты классифицируют:
Забивные - погружаются при помощи механизмов( капров).
Набивные – устраиваются заполненные бетонной смесью, предварительно пробуренные, скважины;
В
интовые
– погружаются при помощи винта, который
находится на конце сваи.

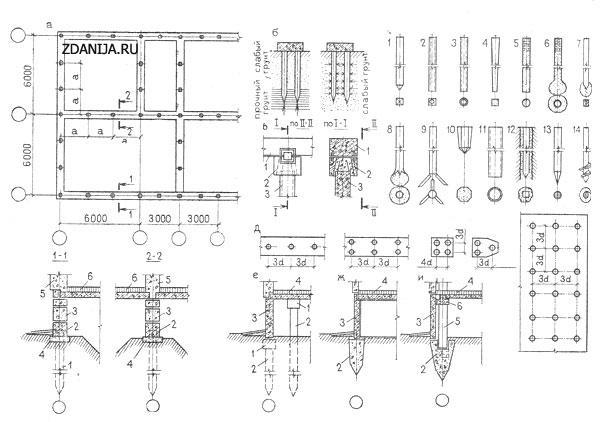

1-4 – Забивные квадратные, круглые, полые, сплошные
5-6 – Сплошные буронабивные и сваи оболочки
7 – Винтовые сваи

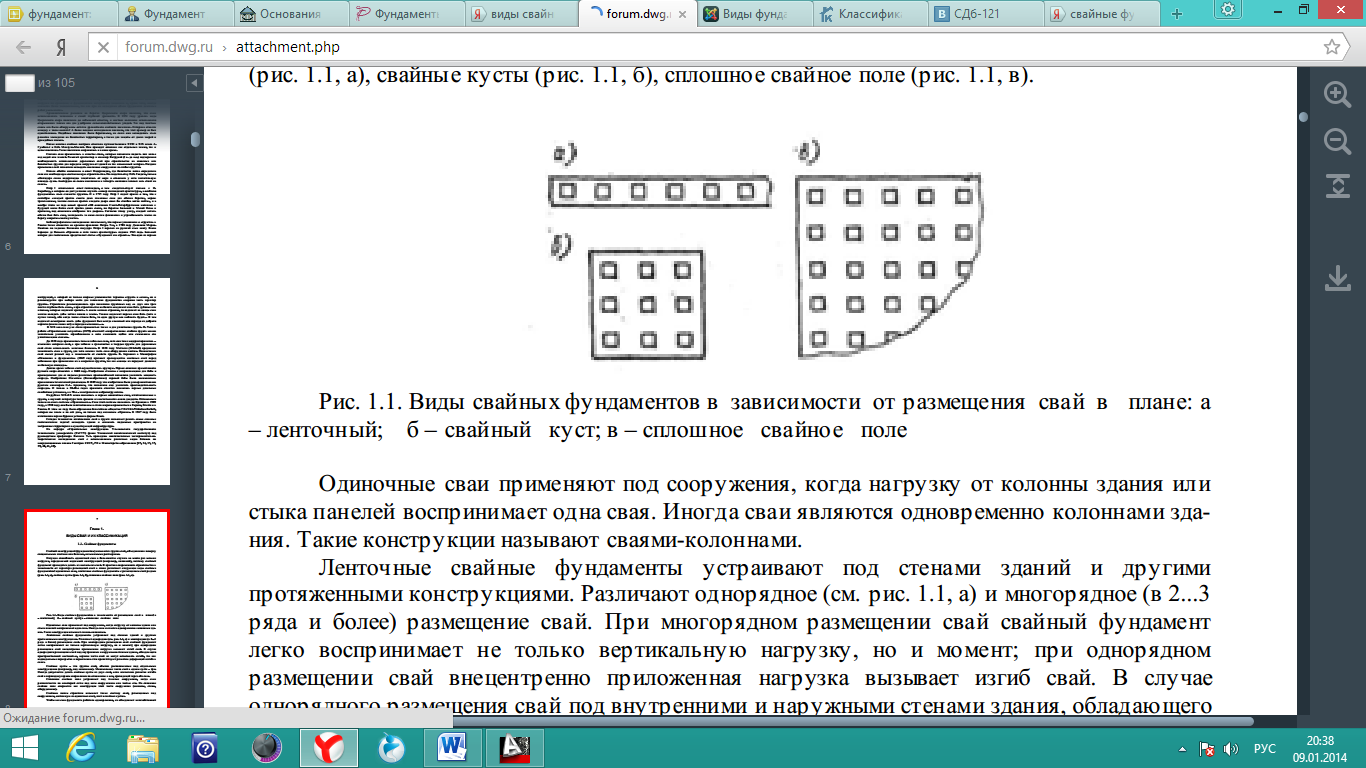

Виды свайных фундаментов в зависимости от расположения свай в плане:
О
диночный
– устраиваются под отдельную опору
Ленты свай – под капитальную стену
К усты свай – устраиваются под тяжело нагруженные опоры
Свайное поле
12. Сплошные фундаменты
С
плошной
фундамент, используют при высоком уровне
грунтовых вод на слабых почвах для
постройки многоэтажных и высоких зданий.
Фундамент устойчив к любым видам
деформаций и очень хорошо справляется
с вертикальными максимальными нагрузками
без значительных потерь его функциональных
качеств. Этот фундамент обладает
длительным сроком службы.
Такой тип фундамента применяется чаще всего в районах, где есть опасность возникновения землетрясений.
Фундамент проектируется в виде балочных или без балочных плит, которые устанавливаются под все здание. Места пересечения балок служат для установки колонн.

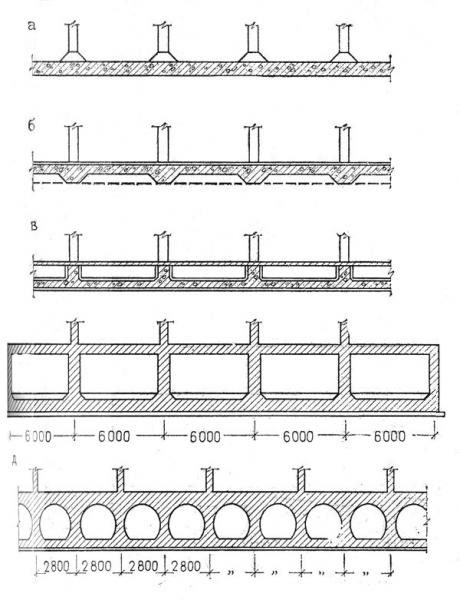

(а - без ребер; 6 - ребрами вниз;
в - ребрами вверх; г - коробчатые;)
При большом заглублении фундамента (1-2 этажа и обеспечения большей жесткости зданию, сплошной фундамент проектируется коробчатого сечения.
13. Наружные стены гражданских зданий. Каменные стены ручной кладки, стены из крупных панелей.
Стенами называют вертикальные конструкции, расположенные снаружи и внутри здания.
Наружные стены гражданских зданий можно классифицировать на:
Несущие наружные стены воспринимают и передают на фундаменты собственный вес и нагрузки от смежных конструкций здания: перекрытий, перегородок, крыш и др. (одновременно выполняют несущую и ограждающую функции).
Самонесущие наружные стены воспринимают вертикальную нагрузку только от собственного веса (включая нагрузку от балконов, эркеров, парапетов и др. элементов стены) и передают их на фундаменты через промежуточные несущие конструкции – фундаментные балки, ростверки или цокольные панели (одновременно выполняют несущую и ограждающую функции).
Ненесущие (навесные) наружные стены поэтажно (или через несколько этажей) опираются на смежные несущие конструкции здания – перекрытия, каркас или стены. Таким образом, навесные стены выполняют только ограждающую функцию.
