5. Система разбивочных осей, строительные размеры.

П ри проектировании и в строительстве применяют следующие размеры :

- номинальный - проектное расстояние Lн между условными осями здания;

- конструктивный - проектный размер изделия Lк, отличающийся от номинального размера на величину конструктивного зазора δ;

- натурный - фактический размер изделия Lф, отличающийся от конструктивного на величину, определяемую допуском (положительным или отрицательным), величины которого зависят от установленного класса точности изготовления изделия и регламентированы для каждого из них.

Номинальный размер должен быть кратным принятому производному модулю, т.е.

Lн = кМ,

где к – коэффициент кратности модулю (целое число).

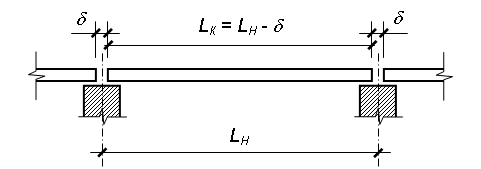

Конструктивный размер должен быть равен номинальному за вычетом установленного зазора между изделиями:

Lк = Lн – δ = кМ– δ

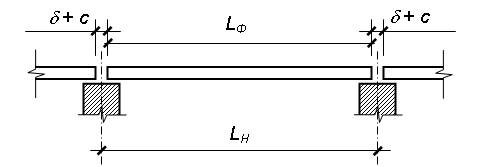

Натурный размер строительного изделия должен отличаться от конструктивного не более чем на половину принятого для данного изделия допуска, т.е.

,

где с – максимальная величина допуска. Допуском называют наибольшее допустимое отклонение размера изделия от установленного.

При проектировании расположение конструктивных элементов осуществляется при помощи пространственной системы условных модульных плоскостей и линий их пересечения.На плане здания некоторые эти плоскости, совпадающие с несущими конструкциями здания, образуют так называемые координационные (разбивочные) оси (как правило, это взаимно перпендикулярные линии). Расстояние между разбивочными осями всегда является номинальным размером.

Оси обозначаются марками (цифрами и буквами) в кружках (маркировка осей). В продольном направлении здания оси маркируются арабскими цифрами (по нижней стороне плана слева направо – 1, 2, 3 и т.д.), а в поперечном – прописными буквами русского алфавита (по левой стороне плана снизу вверх – А, Б, В, и т.д.). Оси не имеют буквенных значений: Ё, З, Й, О, Ч, Ь, Ы, Ъ.

6. Конструктивные системы и конструктивные схемы бескаркасных и каркасных гражданских зданий.

Конструктивная система представляет собой взаимосвязанную совокупность вертикальных и горизонтальных несущих конструкций здания, которые совместно обеспечивают его прочность, жесткость и устойчивость.

Горизонтальные конструкции-перекрытия и покрытия здания воспринимают приходящиеся на них вертикальные и горизонтальные нагрузки и воздействия, передавая их поэтажно на вертикальные несущие конструкции. Последние в свою очередь передают эти нагрузки и воздействия через фундаменты основанию.

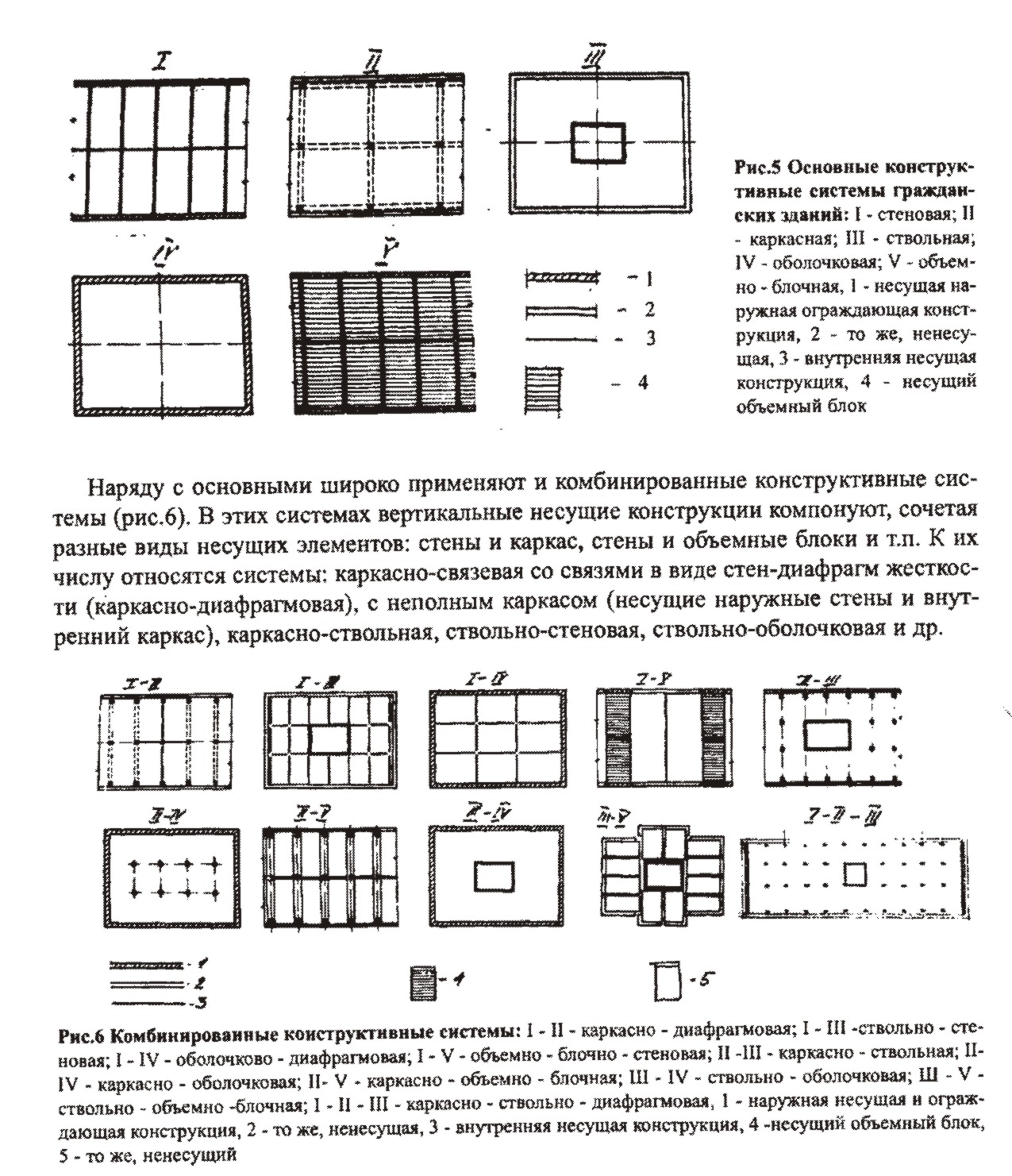

По виду вертикальной несущей конструкции различают пять основных и семь комбинированных конструктивных систем, которые можно представить так:

Классификация конструктивных систем

КОНСТРУКТИВНЫЕ СИСТЕМЫ
ОСНОВНЫЕ			СТЕНОВАЯ
			КАРКАСНАЯ
			ОБЪЕМНО-БЛОЧНАЯ
			СТВОЛЬНАЯ
			ОБОЛОЧКОВАЯ
КОМБИНИРОВАННЫЕ	КАРКАСНЫЕ	КАРКАСНО-СТЕНОВАЯ
		КАРКАСНО-БЛОЧНАЯ
		КАРКАСНО-СТВОЛЬНАЯ
		КАРКАСНО-ОБОЛОЧКОВАЯ
	БЕСКАРКАСНЫЕ	БЛОЧНО-СТЕНОВАЯ
		СТВОЛЬНО-СТЕНОВАЯ
		СТВОЛЬНО-ОБОЛОЧКОВАЯ

Бескаркасная система является основной в массовом жилищном строительстве домов различной этажности;

Каркасная и каркасно-диафрагмовая - в строительстве массовых общественных зданий;

Объемно-блочную и объемно-блочно-стеновую применяют в строительстве жилых домов,общежитий и гостиниц средней и повышенной этажности;

Ствольную, ствольно-стеновую и каркасно-ствольную - для жилых и общественных зданий высотой более 20 этажей;

Оболочковую, ствольно-оболочковую, оболочково-диафрагмовую - для многофункциональных зданий 40 и выше этажей.

К онструктивная схема представляет собой вариант конструктивной системы по признакам состава и размещения в пространстве основных несущих конструкций (продольному, поперечному, смешанному, каркасному).

Для бескаркасных типов зданий характерны следующие схемы:

1. с продольным расположением несущих стен (на них опираются междуэтажные перекрытия);

2. с поперечным расположением несущих стен (наружные стены, за исключением торцовых – самонесущие, на них не передаются нагрузки от перекрытий);

3. перекрёстная – с опиранием плит перекрытия (по контуру, т.е. опирание на четыре стороны) на продольные и поперечные стены.

Для каркасного типа зданий используются следующие схемы:

1. с продольным расположением ригелей;

2. с поперечным расположением ригелей;

3. с перекрёстным расположением ригелей; безригельные.

Ригель - линейный несущий элемент (балка, стержень) строительных конструкций зданий или сооружений, расположенный, как правило, горизонтально.
