3. Планировочные схемы гражданских здиний.

Планировочная схема здания – структура плана, в которой определено размещение основных помещений и их конфигурация с учетом предполагаемой конструктивной схемы здания .

Основные планировочные схемы:

- Система с горизонтальными коммуникационными помещениями предусматривает связь между основными помещениями здания через коммуникационные помещения (коридоры, открытые галереи)

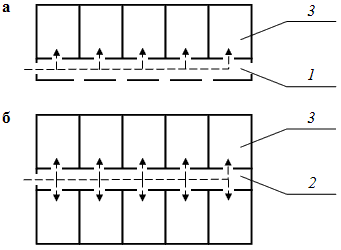

а  – галерейная; б– коридорная

1 – открытая галерея;

2 – закрытый коридор;

3 – рабочие или жилые помещения

- Секционная система заключается в компоновке здания из одного или нескольких однохарактерных фрагментов (секций) с повторяющимися поэтажными планами, причем помещения всех этажей каждой секции связаны общими вертикальными коммуникациями – лестницей или лестницей и лифтами. Секционная система – основная в проектировании квартирных жилых домов средней и большой этажности.

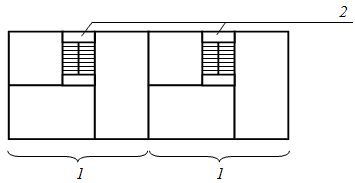

1 - блок-секции;

 2– вертикальные коммуникации (лестнично-лифтовые узлы)

- Анфиладная схема – помещения располагаются одно за другим, соединяются через дверные проемы, размещаемые, как правило, на одной оси (находит применение при проектировании музеев, выставочных залов, некоторых магазинов).

(Б)

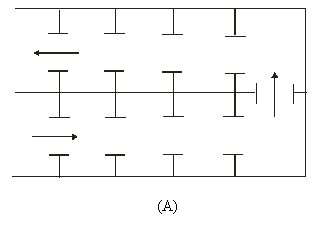

Анфиладная (прямоугольная) схема: А - прямоугольная; Б – центричная

- Зальная схема – имеется одно помещение больших размеров (зальное), обычно располагающееся в центре здания и помещения меньших размеров, которые группируют вокруг зального (одно - или многозальная планировочная схема используется при проектировании театров и кинотеатров, рынков, торговых центров, спортивно-зрелищных предприятий, промышленных и сельскохозяйственных объектов)

- Атриумная система – с открытым или крытым двором, вокруг которого размещены основные помещения, связанные с ним непосредственно через открытые (галереи) или закрытые (боковые коридоры) коммуникационные помещения.

1 – атриум;

2– коммуникационные помещения

Смешанная (комбинированная) система, включающая элементы различных систем, встречается преимущественно в многофункциональных зданиях.

4. Унификация и модульная координация размеров в строительстве.

Унификация – научно обоснованное сокращение числа общих параметров зданий и сооружений, а также их элементов путем устранения функциональных различий между ними (таким образом, унификация – это приведение к единообразию размеров конструктивных элементов).

Основой для унификации в геометрических размерах изделий является Единая модульная система в строительстве (ЕМС) - совокупность правил координации (взаимного согласования) объемно-планировочных и конструктивных размеров здания строительных материалов и оборудования для их формирования на основе кратности единой величине - модулей.

Модуль – условная единица измерения, принятая в целях координации размеров.

В большинстве европейских стран в качестве единого основного модуля "М" принята величина 100 мм.

Для повышения унификации устанавливаются, помимо основного, производные модули(укрупненные и дробные):

укрупненные (мультимодули) – 2М, 3М, 6М, 12М, 15М, 30М и 60М (200, 300, 600, 1200, 1500, 3000, 6000 мм), применяются при назначении размеров основных архитектурно-конструктивных параметров зданий, сооружений и конструкций: пролетов перекрытий и шагов стен и перегородок, высоты этажей, размеров проемов и т.п.;

дробные (субмодули) – 1/2M, 1/5M, 1/10M, 1/20M, 1/50M,1/100M (50, 20, 10, 5, 2, 1мм). При этом дробные модули 1/2 М и 1/5 М служат при назначении размеров сечений основных конструкций (стен, перекрытий и др.), 1/10 М и 1/20 М – сечений тонких перегородок из плитных материалов, 1/10 М – 1/100 М – для назначений размеров швов и зазоров между сборными элементами.

Для гражданских зданий при назначении размеров между координационными осями обычно применяется укрупненный модуль – 300 мм (3М).

В промышленных зданиях для горизонтальных размеров приняты укрупненные модули 3000 мм (30М) и главным образом 6000 мм (60М); для вертикальных размеров – 600 мм (6М).
