16. Виды скатных крыш. Конструкции деревянных стропильных крыш. Наслонные и висячие стропила. Виды скатных крыш.

Скатные крыши – принимаются в малоэтажных зданиях и средней этажности (до 5 этажей), представляют собой систему пересекающихся наклонных плоскостей – скатов. Пересечения скатов крыши образуют двухгранные углы, из которых обращенные кверху называются ребрами, а обращенные книзу – разжелобками или ендовами. Верхнее горизонтальное ребро пересечения скатов крыши называется коньком. Скатные крыши с уклоном до 15 % называют пологими, с уклоном более 15 % – крутыми. В строительстве применяют разнообразные формы крыши, которые выбирают с учетом общей конфигурации здания в плане, возможного направления отвода воды, а также индивидуальных архитектурных возможностей. По количеству скатов крыши можно разделить на:

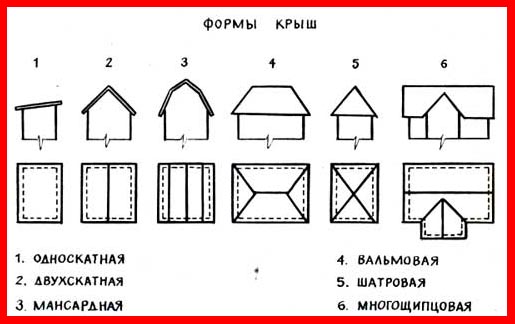

- Односкатные – имеет один скат

- Двухскатные – имеет два ската

- Шатровая. В основании такой крыши лежит квадрат или прямоугольник. По форме она является пирамидой: четыре ската сходятся в одной точке.

- Вальмовая. Состоит из двускатной крыши, не полностью покрывающей площадь дома, и двух вальм – дополнительных скатов

- Многощипцовая. Данный тип крыши получается в результате соединения многочисленных скатов. (Щипец – это часть стены, ограниченная скатами крыши).

- Мансардная. Для увеличения объема жилого чердачного помещения (мансарды), выполняются скаты различных уклонов: нижние – более крутые и верхние – более пологие.

Конструкции деревянных стропильных крыш. Наслонные и висячие стропила.

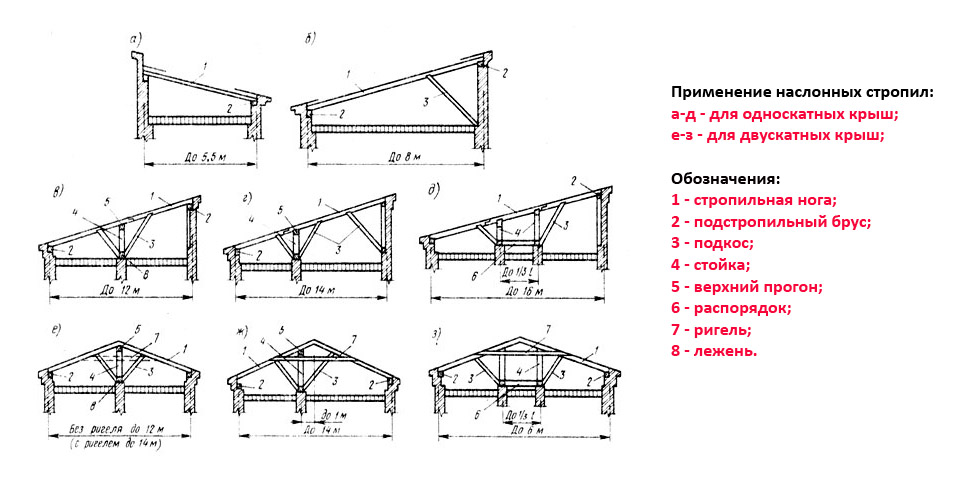

Н аслонные стропила

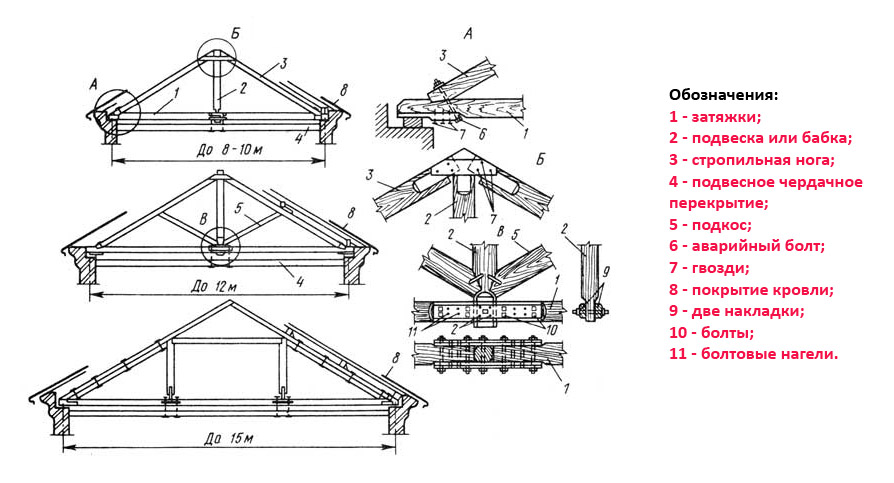

В исячие стропила устанавливаются в тех случаях, когда требуется перекрыть большие пролеты длиной более семи метров.

Мауэрла́т — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Ендо́ва — конструктивный элемент кровли, внутренний угол, образующийся в месте стыковки двух скатов.

Ригель — опорная балка, на которую опираются другие несущие элементы строительного сооружения (балки, стойки, колонны, стены).

Ле́жень — бревно, брус в горизонтальном, лежачем положении в разных сооружениях, устройствах.

Стропи́ла — несущая система скатной крыши. Состоят из наклонных стропильных ног, вертикальных стоек и наклонных подкосов.

17. Системы водоотводов с покрытий. Наружный и внутренний водостоки.

Отвод воды с поверхности крыши является одной из важнейших задач. В самом простейшем варианте вода с кровельного покрытия (скатной крыши) стекает непосредственно на землю. Такой способ водоотвода обычно называют неорганизованным.

При организованном водоотводе вода, стекающая с кровли, по желобам отводится к наружным водосточным трубам. Известны два типа организованного водоотвода - внутренний и внешний.

При внутреннем водоотводе трубы располагаются внутри здания, обычно в отдалении от наружных стен. Кровельное покрытие, ендовы и разжелобки в этом случае должны иметь уклоны к водоприемным воронкам. Водоприемные воронки необходимо располагать равномерно по площади кровли на пониженных участках и на расстоянии не менее 500 мм от парапетов и других выступающих частей здания.

При организованном наружном водоотводе стекающая с кровли вода по желобам отводится к наружным водосточным трубам.
