6 . Типы сборных железобетонных панелей (по форме поперечного сечения).

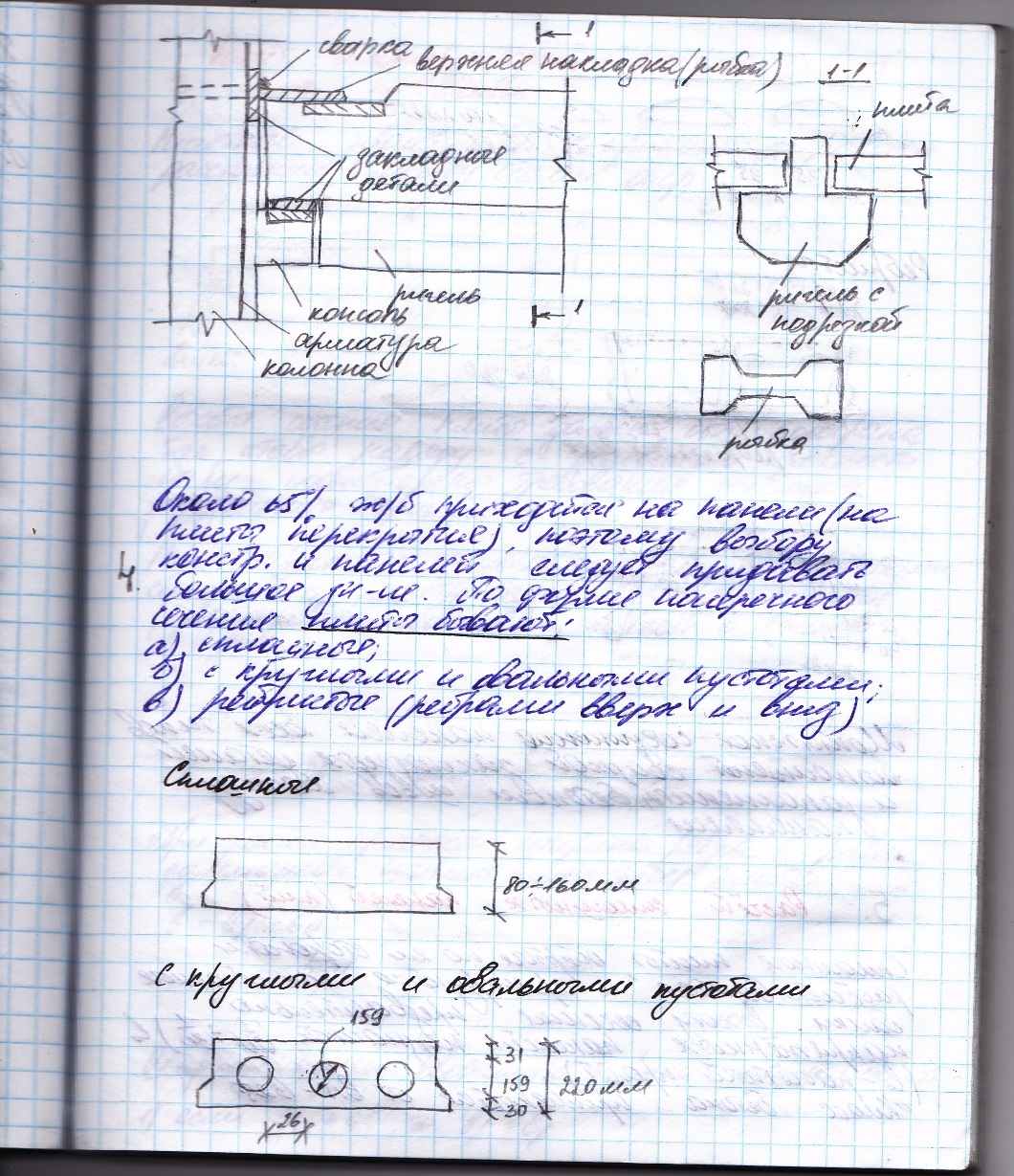

По форме поперечного сечения плиты бывают:

а) сплошные;

б) с круглыми и овальными пустотами

в) ребристые (ребрами вверх и вниз)

Монтажное соединение панелей всех типов выполняют сваркой закладных деталей и заполнение швов между панелями.

8 Компоновка конструктивной схемы монолитного ребристого перекрытия с балочными плитами.

.Состав монолитного ребристого перекрытия с балочными плитами. Компоновка конструктивной схемы.

Рис. 1. План  - схема монолитного железобетонного перекрытия    1 – кирпичная стена; 2 – плита; 3 – второстепенная балка; 4 – главная балка; 5 – колонна; 6 – расчетная полоса плиты: 7 – грузовая площадь второстепенной балки; 8 – то же главной балки; 9 – то же колонны.



Ребристое перекрытие с балочными плитами образуется из системы балок (ребер), расположенных в двух направлениях (см. рис. 1). Причем плита с балками является единой цельной монолитной конструкцией, поскольку все конструкции бетонируются вместе в общей опалубке и представляют собой единую конструкцию. Такая система образует неизменяемую жесткую горизонтальную диафрагму (диск), которая расположена по верху вертикальных несущих частей здания. Сущность конструкции монолитного ребристого перекрытия в том, что бетон в целях экономии и снижения массы конструкций удален из растянутой зоны, где сохранены лишь ребра (балки). В балках сконцентрирована (собрана) растянутая арматура

.



Плиты передают нагрузку на второстепенные балки. Второстепенные балки опираются на главные балки, которые, в свою очередь,  опираются на колонны и на наружные стены.

 Главные балки можно располагать в продольном или поперечном направлениях здания. Второстепенные балки располагают так, чтобы ось одной из балок совпадала с осью колонн. Остальные второстепенные балки делят пролет главной балки на равные 2, 3 или 4 части .

9 .Особенности работы балочных плит и плит, опертых по контуру.

Плита в плане прямоугольная и монолитно опирается на балки по четырем сторонам в средних пролетах и по трем (двум) сторонам в крайних пролетах при неполном каркасе здания. Промежуточными опорами являются второстепенные балки, крайними опорами – продольные несущие кирпичные стены. Тип работы плиты определяется соотношением размеров ее сторон. При отношении бóльшего размера к меньшему, т.е. l₁/S>2 плита считается балочной. Средняя часть такой плиты будет изгибаться по цилиндрической поверхности в коротком направлении. Вдоль длинных сторон возникают изгибающие моменты настолько незначительные, что ими пренебрегают. В этом случае плита перекрытия на всю нагрузку может рассчитываться только в одном направлении -  вдоль меньшей стороны как линейный элемент, т.е. как неразрезная многопролетная балка. Поэтому и название плиты – «балочная».



10 Состав монолитного ребристого перекрытия с балочными плитами. Компоновка конструктивной схемы.

Рис. 1. План  - схема монолитного железобетонного перекрытия    1 – кирпичная стена; 2 – плита; 3 – второстепенная балка; 4 – главная балка; 5 – колонна; 6 – расчетная полоса плиты: 7 – грузовая площадь второстепенной балки; 8 – то же главной балки; 9 – то же колонны.



Ребристое перекрытие с балочными плитами образуется из системы балок (ребер), расположенных в двух направлениях (см. рис. 1). Причем плита с балками является единой цельной монолитной конструкцией, поскольку все конструкции бетонируются вместе в общей опалубке и представляют собой единую конструкцию. Такая система образует неизменяемую жесткую горизонтальную диафрагму (диск), которая расположена по верху вертикальных несущих частей здания. Сущность конструкции монолитного ребристого перекрытия в том, что бетон в целях экономии и снижения массы конструкций удален из растянутой зоны, где сохранены лишь ребра (балки). В балках сконцентрирована (собрана) растянутая арматура

.



Плиты передают нагрузку на второстепенные балки. Второстепенные балки опираются на главные балки, которые, в свою очередь,  опираются на колонны и на наружные стены.

 Главные балки можно располагать в продольном или поперечном направлениях здания. Второстепенные балки располагают так, чтобы ось одной из балок совпадала с осью колонн. Остальные второстепенные балки делят пролет главной балки на равные 2, 3 или 4 части .

11 .Состав монолитного ребристого перекрытия с балочными плитами. Компоновка конструктивной схемы.

Рис. 1. План  - схема монолитного железобетонного перекрытия    1 – кирпичная стена; 2 – плита; 3 – второстепенная балка; 4 – главная балка; 5 – колонна; 6 – расчетная полоса плиты: 7 – грузовая площадь второстепенной балки; 8 – то же главной балки; 9 – то же колонны.



Ребристое перекрытие с балочными плитами образуется из системы балок (ребер), расположенных в двух направлениях (см. рис. 1). Причем плита с балками является единой цельной монолитной конструкцией, поскольку все конструкции бетонируются вместе в общей опалубке и представляют собой единую конструкцию. Такая система образует неизменяемую жесткую горизонтальную диафрагму (диск), которая расположена по верху вертикальных несущих частей здания. Сущность конструкции монолитного ребристого перекрытия в том, что бетон в целях экономии и снижения массы конструкций удален из растянутой зоны, где сохранены лишь ребра (балки). В балках сконцентрирована (собрана) растянутая арматура

.



Плиты передают нагрузку на второстепенные балки. Второстепенные балки опираются на главные балки, которые, в свою очередь,  опираются на колонны и на наружные стены.

 Главные балки можно располагать в продольном или поперечном направлениях здания. Второстепенные балки располагают так, чтобы ось одной из балок совпадала с осью колонн. Остальные второстепенные балки делят пролет главной балки на равные 2, 3 или 4 части .

12 безбалочные перекрытия. Типы без.б Пер., области применения.

Безбалочные перекрытия представляют собой однородные элементы в виде плиты или панели, которые по размерам вплотную совпадают с размером комнат, где их будут укладывать. В каком-либо заполнении нет нужды. ( монолитные, сборные?)

Области применения без балочных перекрытий.

Безбалочные перекрытия применяются в основном:

1).в многоэтажных складах

2).в холодильниках

3).в мясокомбинатах

4).в молокозаводах

5).в рыбоперерабатывающих комбинатах

 и других производственных комбинатах с большими временными нагрузками

13 .Достоинства и недостатки без балочных перекрытий.

Преимущества безбалочных перекрытий по сравнению с другими:

1) упрощается производство работ (меньше веса материалов для опалубки, стандартная опалубка)

2)уменьшается поверхность отделки перекрытия (трудоемкость отделки ниже, чем для ребристых перекрытий)

3)уменьшается расход цемента (т.к. водоцементное отношение при ребристых перекрытиях больше, чем при сплошных плитах безбалочных перекрытий, а для подвижной консистенции бетона при одинаковой прочности требуется больше цемента)

4)уменьшается общая кубатура здания, т.к. толщина безбалочного перекрытия меньше, то и высота здания меньше.

5)уменьшается прокладка трубопроводов, т.к. не требуется устройства огибов балок трубами как при ребристых перекрытиях.

6)улучшаются санитарные условия (в ребристых листах соединений балок с плитами – пыль, затруднена вентиляция, а также тени от ребер).

Недостатки:

1) Размеры пролетов ограничены

2)Прямоугольные панели безбалочных перекрытий менее экономичны,чем квадратные

3)безбалочные перекрытия,как правило, должны иметь в каждом направлении не менее 3х пролетов.



Принято считать, экономически выгодным применение безбалочных перекрытий пролетами до 5-6 м при величине полезной нагрузки 5 кН/ и более.



15Монолитные безбалочные капительные перекрытия. Состав перекрытия. Способы опирания без балочной плиты по контуру здания.

Представляют собой плиту, которая опирается на колонны, в местах сопряжения с плитой, колонны усиливают капителями для:

- создания жесткости сопряжения плиты с колонной

-обеспечение прочности плиты на продавливание по периметру капители

-уменьшение расчетного пролета плиты и более равномерного распределения моментов по ширине плиты.

Проектируют квадратной или прямоугольной равнопролетной сеткой колонн. Отношение большего пролета к меньшему при прямоугольной сетке ограничивается отношением l₂/l₁ 1.5. по контуру здания безбалочная плита может опираться:1.нанесущие стены.2.на контурные обвязки.3.консольно выступать за капители крайних колонн.



16  Монолитные без балочные без капительные перекрытия. Конструкции монолитных без балочных без капительных перекрытий.

В безбалочных безкапительных перекрытиях плита постоянной толщины опирается непосредственно на колонны каркаса и пилоны. В перекрытии с постоянной толщиной плиты имеется значительное количество излишнего материала, поэтому плиту перекрытия можно выполнить с переменной толщиной. Рисунки
