8 8 . Теплоизмерительная система «Тепло-2». Структурная схема, общая характеристика. Первичные измерительные преобразователи и каналы измерения.
Назначение: Измерение и коммерческий учет расхода теплоносителя и потребляемой тепловой энергии
Особенности системы ТЕПЛО-2: конфигурирование тепловычислителя потребителем; интегрированные и распределенные системы диспетчеризации; неразрушаемый архив суточных, часовых и тотальных параметров; стопроцентный контроль модулей и комплексные испытания, встроенные средства самоконтроля, современная элементная база
Измеряемые величины:
Величина |
Диапазон |
Погрешность* |
Расход объемный |
[м3/час] |
0,5 ¸1,0 ¸1,5 [%] |
Температура |
- 50 ¸ +150 [°С] |
0,2 [°С] |
Разность температур |
2¸10¸20¸100 [°С] |
1,9¸0,5¸0,3 [%] |
Давление |
0¸0,16 ¸1,6 [МПа] |
1¸1 [%] |
Время работы |
[чч:мм:сс] |
0,05 [%] |
* - без учета погрешностей датчиков
Вычисляемые величины:
Величина |
Диапазон |
Погрешность |
Расход массовый |
[т/час] |
0,1 [%] |
Тепловая мощность |
[Гкал/час] |
2,0¸0,6¸0,4 [%] |
Масса |
[т] |
1,9¸0,5¸0,3 [%] |
Тепловая энергия |
[Гкал] |
1¸1 [%] |
Среднечасовые и среднесуточные значения |
||
Температуры и давления |
||
Накопленные за час и за сутки значения |
||
Масса и тепловая энергия |
||

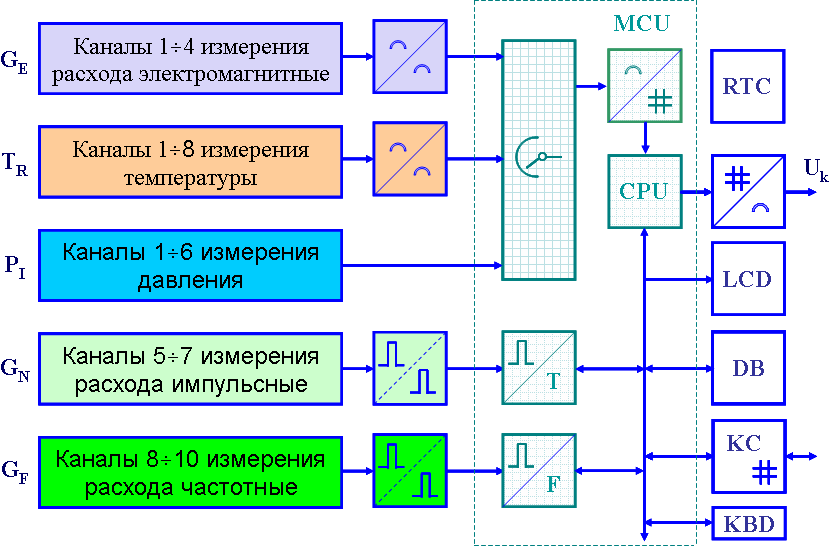

Структурная схема теплоизмерительной системы
Электромагнитный преобразователь расхода
E » B×D×V
B » m×m0×I / L
G » E×p×D2/4
К
8

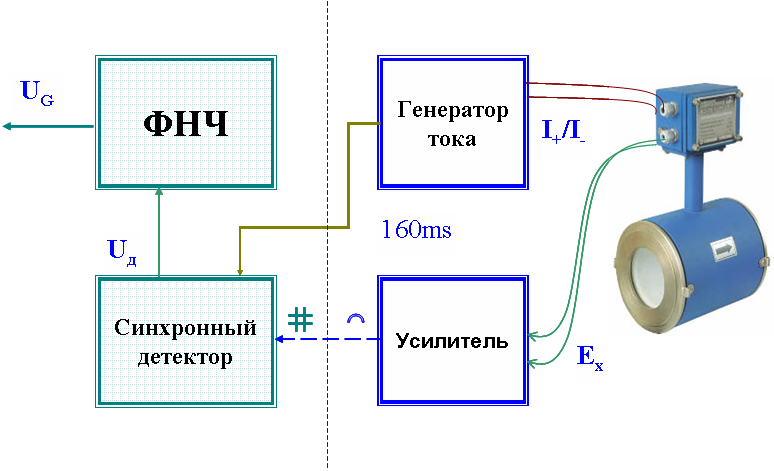

анал измерения с электромагнитным датчиком расхода

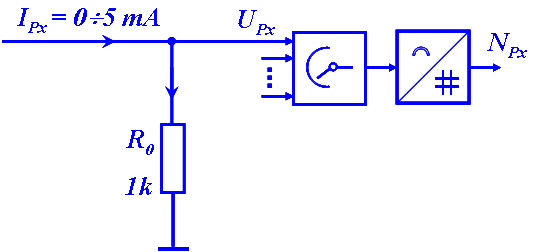

Датчик давления тензометрический с токовым выходом 0¸5 мА
U
Px
= IPx×
R0

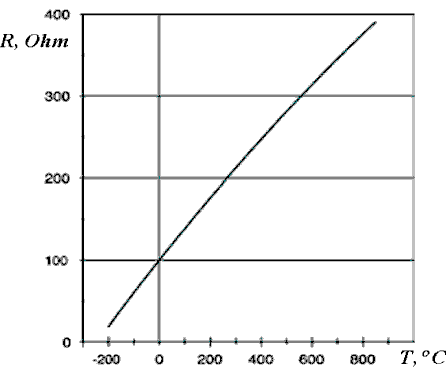

||Резистивный датчик температуры Pt100
||(W100 = 1,391)
||при -200° C £ T £ 0° C
||R(t) = R0(1 + AT + BT2)
||при
0°
C £
T £
600°
C
||R(t) = R0(1 + AT + BT2 + C(T-100)T3)
||A = 3,96847× 10 -3 [° C-1]
||B = -5,847× 10 -7 [° C-2]
||С = -4,3558× 10 -12 [° C-4]
aср = 0,391° C-1

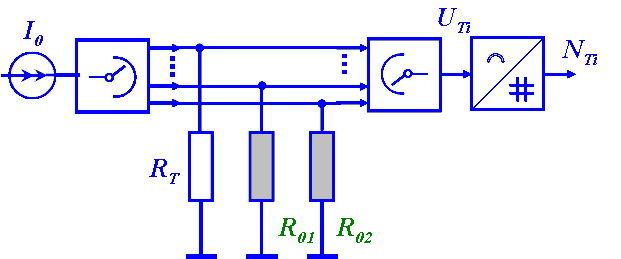

Канал измерения температуры
UT
= k(
URT
– UR0
)
9 9 . Алгоритмы повышения точности измерений в «Тепло-2».

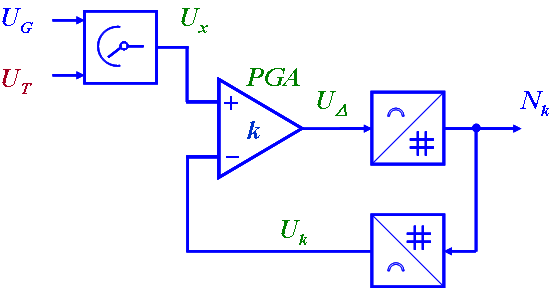

Итерационный алгоритм коррекции погрешности
1)
Nk = N1 - N2= (Ux+DU) - (kDU+DU)/k = Ux - DU/k
Алгоритм коррекции температурной погрешности
1)
2) NtRT = k0kt(I0RT+ DU) NtR01 = k0kt(I0R01+ DU) NtR02 = k0kt(I0R02+ DU)
Вычисляемые параметры
m(t)» V(t )r× (T) [т/час]
q(t)» m(t )× (h1(T,P) – h2(T,P)) [Гкал/час]
1 10 0. Контроль – основные определения и задачи. Классификация систем контроля
Информационно-измерительные системы:
Измерения
Контроль
Диагностика
Распознавание образов
Системы контроля
Контроль–установление соответствия между состоянием объекта и заданной нормой, определяющей качественно различные области его состояния
Результат контроля–количественно определенное суждение о состоянии объекта
Задачи контроля
1.Проверка исправности
2.Проверка работоспособности
3.Проверка правильности функционирования
Области применения
1.Производство
2.Эксплуатация, обслуживание
3.Экспериментальное исследование объектов, процессов или явлений.
Классификация систем контроля
Контроль параметров объекта или функций от них
Контроль активных или пассивных величин
Контролируемые параметры – независимые или зависимые
Сравнение с уставками – аналоговое или цифровое
Структура системы – последовательная или параллельная
Система универсальная или специализированная
Система внешняя или встроенная
Контроль текущего состояния или прогноз
Контроль одно- или многоальтернативный
