17 )Графическое изображение статистических данных. Классификация видов графиков. Диаграммы сравнения. Структурные диаграммы. Диаграммы динамики. Статистические карты.

Статистический график- это чертеж, на котором статистические совокупности, характеризуемые определенными показателями, описываются с помощью условных геометрических образов или знаков. Это, однако, вовсе не означает, что графики имеют лишь иллюстративное значение. Они дают новое знание о предмете исследования, являясь методом обобщения исходной информации.

При построении графического изображения график должен включать ряд основных элементов: Графический образ (основа графика)- это геометрические знаки, т.е. совокупность точек, линий, фигур, с помощью которых изображаются статистические показатели.

Поле графика-  это часть плоскости, где расположены графические образы. Поле графика имеет определенные размеры, которые зависят от его назначения.

Пространственные ориентиры графика задаются в виде системы координатных сеток. Система координат необходима для размещения геометрических знаков в поле графика.

Масштабные ориентиры статистического графика определяются масштабом и системой масштабных шкал. Масштаб статистического графика -это мера перевода числовой величины в графическую.

Классификация видов графиков.

А) по форме графического образа; Формы графического образа разнообразны: В соответствии с этим различают графики точечные, линейные, плоскостные и пространственные (объемные).

Основной принцип построения всех плоскостных диаграмм сводится к тому, что величины изображаются в виде геометрических фигур и, в свою очередь, подразделяются на столбиковые, полосовые, круговые, секторные, квадратные и фигурные, фоновые.

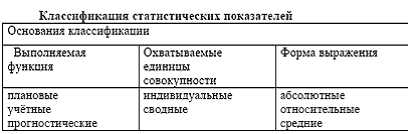

Классификация графиков по форме графического образа

б) по способу построения и задачам изображения.

По способу построения и задачам изображения графики делятся на диаграммы, графические карты, контрольные карты, взаимосвязанные графики.

Диаграммы являются наиболее распространенным способом графических изображений. Они - графики количественных отношений. Диаграммы применяются для наглядного сопоставления в различных аспектах (пространственном, временном и др.) независимых друг от друга величин: выработки электроэнергии, генерируемой мощности, потребляемой электроэнергии и т.д. При этом сравнение исследуемых совокупностей производится по какому-либо существенному варьирующему признаку.

Графические карты - представляют собой условные изображения данных на карте пространства или времени, т.е. показывают пространственное или временное размещение или распространенность данных. Они подразделяются на универсальные графики и статистические карты (картограммы, картодиаграммы).

Контрольные карты - вид графических изображений , которые позволяют проводить текущий контроль производственного процесса на промышленном предприятии и прогнозировать его развитие.

Взаимосвязанные графики - вид графических изображений, отражающих временное изменение взаимосвязанных разнообразных показателей. Они подразделяются на накопительные и технологические.

ДИАГРАММЫ СРАВНЕНИЯ

Наиболее распространенными диаграммами сравнения являются столбиковые диаграммы. Это графическое изображение статистических показателей в виде столбиков-прямоугольников. Данные диаграммы широко используются для наглядного сравнения объектов изучаемых явлений во времени и пространстве, а также для изображения структуры явлений.

При построении столбиковых диаграмм необходимо начертить систему прямоугольных координат, в которой расположатся столбики. На горизонтальной оси располагают основания столбиков, размер основания столбиков определяется произвольно, но должен быть одинаковым для всех.

СТРУКТУРНЫЕ ДИАГРАММЫ

Основное назначение структурных диаграмм заключается в наглядной иллюстрации структуры какого-либо явления, характеристике удельных весов отдельных частей целого, выявлении структурных сдвигов.

В качестве графического образа для изображения структуры совокупностей применяются прямоугольники - для построения столбиковых и полосовых диаграмм, и круги - для построения секторных диаграмм.

Круг часто используется в качестве геометрической формы при построении диаграммы. Следует различать два вида применения круга. В одном случае сравниваются площади кругов друг с другом. Такого рода диаграмма называется круговой. В другом случае круг используется для сравнения площади отдельных секторов друг с другом. Такая диаграмма именуется секторной.

ДИАГРАММЫ ДИНАМИКИ

Для наглядного изображения явлений в рядах динамики используются диаграммы: столбиковые, ленточные, квадратные, круговые, линейные, радиальные и др. Выбор вида диаграммы зависит в основном от особенностей исходных данных, цели исследования. Когда число уровней в ряду динамики велико, целесообразно применять линейные диаграммы, которые воспроизводят непрерывность процесса развития в виде непрерывной ломаной линии. линейные диаграммы удобно использовать: если целью исследования является изображение общей тенденции и характера развития явления; когда на одном графике необходимо изобразить несколько динамических рядов с целью их сравнения; если наиболее существенным является сопоставление темпов роста, а не уровней.

СТАТИСТИЧЕСКИЕ КАРТЫ

Статистические карты представляют собой вид графических изображений статистических данных на схематической географической карте, характеризующих уровень или степень распространения того или иного явления на определенной территории.

Различают картограммы и картодиаграммы.

Картограмма _ это схематическая географическая карта, на которой штриховкой различной густоты, точками или окраской определенной степени насыщенности показывается сравнительная интенсивность какого-либо показателя в пределах каждой единицы нанесенного на карту территориального деления (например, плотность населения по областям или республикам, распределение районов по урожайности зерновых культур и т. п.). Картограммы делятся на фоновые и точечные.

Картограмма фоновая - вид картограммы, на которой штриховкой различной густоты или окраской определенной степени насыщенности показывают интенсивность какого-либо показателя в пределах территориальной единицы.

Картограмма точечная - вид картограммы, где уровень выбранного явления изображается с помощью точек. Точка изображает одну единицу совокупности или некоторое их количество, показывая на географической карте плотность или частоту проявления определенного признака.

Вторую большую группу статистических карт составляют картодиаграммы. Картодиаграмма-это графическое изображение на карте при помощи диаграммной фигуры суммарной величины, структуры и динамики статистического показателя в пределах единицы территориального деления. В качестве изобразительных знаков в картодиаграммах используются диаграммные фигуры (столбики, квадраты, круги, фигуры, полосы), которые размещаются на контуре географической карты.
