4.1.2. Клапан обратный

Направляющий аппарат предназначен для пропускания рабочей жидкости только в одном направлении и запирании обратного потока.

Условное графическое обозначение приведено в таблице 4.4 [6].

Таблица 4.4.

- без пружины; открыт, если давление на входе выше давления на выходе
- с пружиной; открыт, если давление на входе выше давления на выходе плюс давление пружины
Клапан обратный с поджимом рабочей средой, управление рабочей средой позволяет закрывать клапан без возвратной пружины

Клапаны обратные имеют следующие основные параметры [5]:

1) Условный проход: 6, 10, 16, 20, 32 мм.

2) Давление номинальное и максимальное.

3) Давление открывания (от 0,05МПа до 1МПа).

4) Расход рабочей жидкости номинальный и максимальный.

5) Максимальные внутренние утечки

6) В большинстве случаев при номинальном расходе клапан создает сопротивление потоку 0,05МПа. По заказу потребителей клапана снабжают усиленной пружиной. Сопротивления потоку может составлять до 1МПа.

Если конструкция клапана не предусматривает пружину, то он должен устанавливаться вертикально.

4.1.3. Гидрозамок

Гидрозамок – это направляющий аппарат (таблица 4.5), предназначенный для пропускания потока рабочей жидкости в одном направлении и запирания обратного потока при отсутствии управляющего давления, а при его наличии пропускание потока в обоих направлениях [6].

Таблица 4.5.

Гидрозамок односторонний
Гидрозамок двухсторонний

Гидрозамки имеют следующие основные параметры [5]:

1. Условный проход: 6, 10, 16, 20, 32 мм.

2. Расход рабочей жидкости номинальный и максимальный.

3. Давление в рабочих полостях номинальное и максимальное.

4. Давление управления минимальное и максимальное.

5. Максимальные внутренние утечки.

Обычно гидрозамки устанавливаются между распределителем Р (рис. 4.1) и гидроцилиндром для надежной фиксации и предотвращения самопроизвольного движения рабочих органов машины.

а) б)

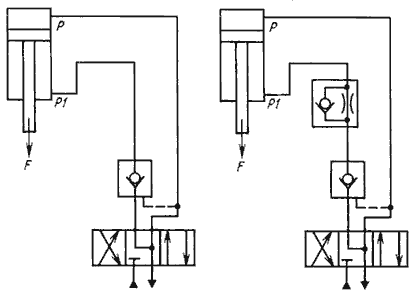

Рис. 4.1. – Схема установки одностороннего гидрозамка: а) без дросселя с обратным клапаном; б) дросселем и обратным клапаном

4.1.4. Делитель потока

Предназначены для деления потока жидкости на две части (рис. 4.2) с целью синхронизации движения исполнительных органов независимо от значений действующих на них нагрузок.

Рис. 4.2. – Обозначение на гидравлических схемах

Делители потока имеют следующие основные параметры [5]:

1. Условный проход: 6, 10, 16, 20, 32 мм.

2. Диапазон расходов на входе.

3. Номинальное давление.

4. Потери давления при максимальном расходе Q.

5. Погрешность деления.

4.2. Регулирующая аппаратура

4.2.1. Клапан предохранительный (переливной)

Для ограничения или поддержания давления в гидролиниях путем непрерывного или эпизодического слива рабочей жидкости служат напорные клапаны. В зависимости от функционального назначения их принято делить на предохранительные и переливные клапаны, несмотря на идентичность конструкций.

Предохранительный клапан предназначен для предохранения объемного гидропривода от давления превышающего установленное путем слива жидкости в моменты увеличения этого давления.

Переливной клапан предназначен для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.

По конструктивному признаку различают клапаны прямого действия, клапаны непрямого действия [5].

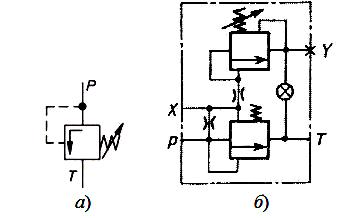

Рис. 4.3. – Обозначение на гидравлических схемах: а) прямого действия; б) непрямого действия с дистанционным управлением

Основные параметры предохранительных клапанов:

1. Условный проход: 6, 10, 16, 20, 32 мм.

2. Расход рабочей жидкости номинальный/ максимальный/ минимальный.

3. Давление на входе номинальное/ максимальное/ минимальное.

4. Максимальные внутренние утечки.

5. Максимальное превышение номинального давления настройки при мгновенном возрастании давления, МПа (кгс/см²).

6. Зависимость изменения давления настройки от расхода р = f(Q)
