04. Погрешность базирования при установке по типовым схемам.
Наивысшая точность обработки детали достиг-ся в том случае, если весь процесс ее обработки произ-ся с одной базы и одной установки. Однако на практике выполнить это условие практически невозможно, т.к. большинство деталей обраб-ся не на одном станке, а на нескольких. При построении тех. процесса для обеспеч-я достиж-е выс. точности, необходимо стремиться к тому, чтобы все операции тех. процесса выполнялись от одной и той же базы. В этом закл-ся принцип постоянства баз. Принцип совмещения баз закл. в том, чтобы конструкторская, технологическая и измерительная базы совпадали. При нарушении этого принципа (при несовпадании конструкторской и технол. баз) неизбежно возникает погр-ть базирования, избежать которую можно либо работой методов пробных ходов и промеров, либо вводят технологический допуск на ту поверхность, на кот конструктор не назначил этот допуск.
Базирование - придание заготовке требуемое положение относительно системы координат.

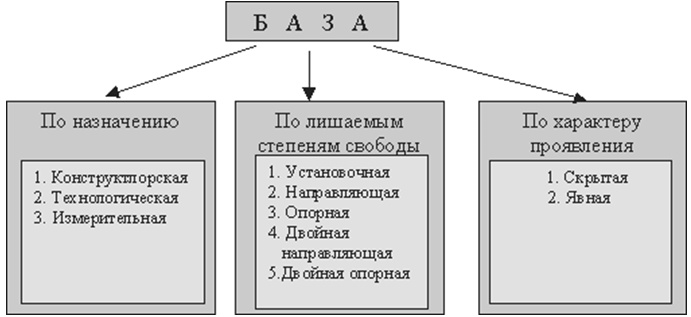

База - поверхность либо сочетание поверхностей, ось, точка, принадлежащая заготовке и используемая для базирования.
Проектная база - база, выбранная при проектировании изделия, технологического процесса изготовления.
Действительная база - база, фактически используемая в конструкции, при изготовлении.
Комплект баз - совокупность трех баз, образующих систему координат заготовки или изделия.
Опорная точка - точка, символизирующая одну из связей заготовки с выбранной системой координат.
Схема базирования - схема расположения опорных точек на базах.
Погрешность базирования - отклонение фактически достигнутого положения заготовки или изделия при базировании от требуемого.
Закрепление - приложение сил к заготовке для обеспечения постоянства их положения, достигнутого при базировании.
Погрешность установки - отклонение от фактического достигнутого положения заготовки при базировании и закреплении от требуемого.
Основная конструкторская база - база, используемая для определения положения детали или сборочной единицы в изделии.
Вспомогательная конструкторская база - база детали (сборочной единицы), используемая для определения положения присоединяемых изделий.
Технологическая база - база, используемая для определения положения заготовки при изготовлении.
Измерительная база - база, используемая для определения относительного положения детали и средств измерения.
05. Понятие о производственном и технологическом процессах в машиностроении. Структура производственного процесса.
Производственный процесс – совокупность всех действий людей и орудий труда, необходимых на данном предприятии для изготовления или ремонта продукции. Состав цехов и служб предприятий с указанием связей между ними определяет производственную структуру. Элементарной единицей структуры является рабочее место. На рабочем месте размещены исполнители работ, обслуживаемое технологическое оборудование, часть коныейера, оснастка на ограниченное время и предметы труда. Производственный участок представляет собой группу рабочих мест, организованных по предметному, технологическому принципу. Совокупность производственных участок образует цех. Технологическим процессом называют часть производственного процесса, содержащую целенаправленные действия по изменению и определению состояния предмета труда. Предметом труда является заготовка и и изделие. ТП может быть отнесен к изделию, его составной части или к методам обработки, формообразования и сборки, которые определены ГОСТ. Технологический процесс представляет собой совокупность различных операций, в результате выполнения которых изменяются размеры, форма, свойства предметов труда, выполняется соединений деталей в сборочные единицы и изделия, осуществляется контроль требований чертежа и технических условий.
Совокупность орудий производства, необходимых для осуществления технологического процесса, называется средствами технологического оснащения.
Технологическое оборудование6 – это средства технологического оснащения, в которых для выполнения определенной части технологического процесса размещают материалы или заготовки, средства воздействия на них, а также технологическую оснастку.
В технологическую оснастку включаются средства технологического оснащения, дополняющие технологическое оборудование для выполнения определенной части технологического процесса. (режущий инструмент, штампы, приспособления).
