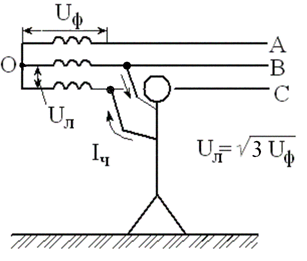

40. Двухфазное прикосновение.

 Двухфазное прикосновение человека к цепи тока происходит довольно редко, но является наиболее опасным и часто бывает со смертельным исходом, поскольку к телу человека прикладывается наибольшее в данной сети напряжение – линейное  . В сетях с линейным напряжением

при сопротивлении тела человека

ток через человека равен Этот ток для человека смертельно опасен, т.к. почти в четыре раза превышает значение порогового фибрилляционного тока I_фиб= 100 мА. При двухфазном прикосновении ток, проходящий через человека, практически не зависит от режима нейтрали сети.

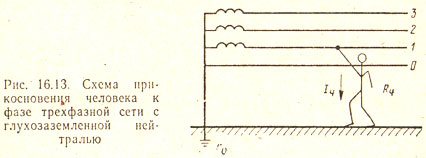

41. Однофазное прикосновение в трехфазной электрической сети с глухозаземленной ейтралью.

 В сети с заземленной нейтралью при прикосновении человека к фазному проводу он также оказывается под фазным напряжением, но ток в этом случае проходит через тело человека в землю и далее через заземление нейтрали в сеть. Тогда сила тока через человека равна

где   – сопротивление заземления нейтрали, обычно  . При подстановке численных значений  Ом получим несколько большее значение тока, чем в сети с изолированной нейтралью и равное  , что с достаточно большой вероятностью также безопасно для человека. Как видно из расчетов, при нормальных условиях эксплуатации электроустановок однофазное включение человека в сеть с изолированной нейтралью менее опасно, чем в сеть с заземленной нейтралью. Любое прикосновение к токоведущим частям электроустановок напряжением выше 1000 В опасно независимо от схемы питания. Поэтому в таких сетях принимают все меры для того, чтобы сделать токоведущие части недоступными для случайного прикосновения человека. Их располагают на недоступном расстоянии, надежно ограждают, строго регламентируют порядок допуска к электроустановкам и т.п.

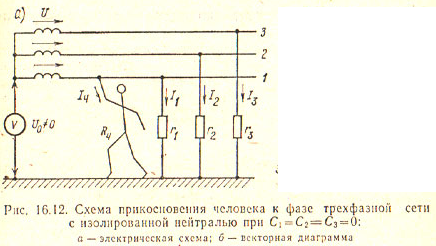

42. Однофазное прикосновение в трехфазной электрической сети с изолированной нейтралью.

В сети с изолированной нейтралью при прикосновении человека к проводу одной из фаз ток проходит через тело человека, землю и далее через сопротивление изоляции в сеть. Если электрическая емкость проводов относительно земли мала, что обычно имеет место в воздушных сетях небольшой протяженности, значение тока, проходящего через человека, определяется, как

где   – фазное напряжение, В; – сопротивление человека, обуви, покрытия пола и изоляции проводов относительно земли, кОм. При подстановке численных значений    величина тока через человека будет равна  что больше величины порогового ощутимого, но меньше порогового неотпускающего тока, и вероятность благоприятного исхода весьма велика.

43. Технические способы и средства защиты от действия эл тока.

1) Применение малых напряжений ( <42В) – защита количеством.

-ручной инструмент (36В)

-освещение (12В)

Применяется в особо опасных помещениях (сырые с электропроводящей пылью, полами и возможностью одновременного прикосновения к токоведущим частям и с заземленными металоконструкциями)

+ :-высокая электробезопасность

– :-на каждую электроустановку необходим понижающий трансформатор

- невозможность создания электрической сети большой протяженности и разветвленности (из-за падения напряжения)

2) Электрическое разделение цепи с помощью разделительных трансформаторов.

Позволяет уменьшить электроемкость сети и увеличить Rиз. И тем самым увеличить электробезопасность.

3) Двойная изоляция – рабочая и дополнительная.

4) Выравниватель потенциалов.

Корпусы эл.оборудования соединяются между собой и металлическим полом. При эл.пробое на корпус потенциал выносится на все др. корпусы и на пол. Поэтому напряжение прикосновения и шага будут равны 0.
