-Термины и обозначения:
Элементы фермы, расположенные по ее внешнему контуру, образуют ее пояса (верхний О и нижний U).
Участок пояса между смежными узлами называется панелью этого пояса.
Э
лементы,
расположенные внутри контура и соединяющие
пояса, образуют решетку фермы.
Наклонные элементы решетки называются раскосами (D). Различают восходящие и нисходящие раскосы.
Вертикальные элементы решетки называются стойками (V). Различают основные стойки, дополнительные стойки и опорные стойки.
Пролетом фермы называется расстояние по горизонтали между осями ее опор ( l ).
Высотой фермы называется расстояние по вертикали между центрами наиболее удаленных друг от друга узлов верхнего и нижнего поясов (h).
Длиной панели пояса называется расстояние по горизонтали между смежными узлами этого пояса (и).
-Классификация ферм
1.по назначению (мостовые фермы, стропильные фермы, крановые фермы)
2.по очертанию внешнего контура (фермы с параллельными поясами, фермы с полигональным или ломаным очертанием обоих или одного из них)
3.по системе решетки (простой и сложной решетками)
4.по схеме опирания (безраспорными и распорными)
5.по способу образования геометрической структуры (простые, сложные и составные фермы)
-Разновидности статического метода определения внутренних усилий в стержнях простых ферм при узловом нагружении:
1.метод вырезания узлов
2.метод рассечения на крупные части
3.комбинированный метод
-Метод вырезания узлов. В основе метода лежит использование уравнений равновесия системы сходящихся сил и применение их к узлам фермы, мысленно вырезанным из нее сквозными сечениями. Для каждого узла фермы можно составить по два независимых уравнения равновесия.
-Метод рассечения на крупные части. В основе метода лежит использование уравнений равновесия системы сил, произвольно расположенных на плоскости, и применение их к одной из частей фермы, полученной при ее мысленном рассечении через любые три стержня. Оси таких стержней не должны пересекаться в одной точке.
-Комбинированный метод. Метод используется для определения продольных сил в стержнях фермы, когда их нельзя найти сразу ни методом вырезания узлов, ни методом рассечения на крупные части. Суть метода заключается в одновременном использовании рассмотренных двух методов для отыскания требуемой продольной силы.
-Нулевые стержни фермы – это стержни, в которых продольные силы при данной схеме узловой нагрузки тождественно равны нулю.
-Признаки нулевых стержней.
1.в ненагруженном двухстержневом узле фермы оба стержня нулевые
2.в двухстержневом узле фермы, нагруженном силой вдоль оси одного из стержней, другой стержень нулевой
3.в ненагруженном трехстержневом узле фермы, в котором оси двух стержней направлены по одной прямой, третий стержень нулевой.
6.
-Арка представляет собой кривой брус, опертый на две опоры, исключающие горизонтальные перемещения опорных сечений.
-Разновидности арок по схеме опирания:
1.бесшарнирная арка (кривой брус, опирающийся на две защемляющие неподвижные опоры)
2.двухшарнирная арка (кривой брус, опирающийся на две шарнирно неподвижные опоры)
3.двухшарнирная арка с затяжкой (кривой брус с присоединенным к нему горизонтальным стержнем, опирающийся на шарнирно неподвижную и шарнирно подвижную опоры.)
4.трехшарнирная арка (два кривых бруса, соединенных шарниром и опирающихся на две шарнирно-неподвижные опоры)
5.трехшарнирная арка с затяжкой (два кривых бруса, соединенных шарниром и затяжкой и опирающихся на шарнирно неподвижную и шарнирно подвижную опоры)
-Термины и обозначения:

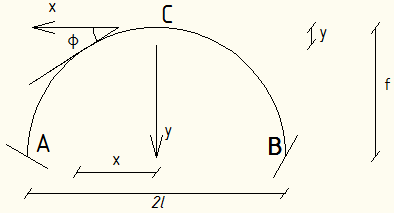

О
порные
сечения арки А и В принято называть
пятовыми сечениями или пятами арки.
Наиболее удаленное сечение кривого бруса С от линии, соединяющий центры опор, называется замковым сечением или замком арки.
В случае, если в названных сечениях располагаются шарниры, то они, соответственно, называются пятовыми и замковыми шарнирами.
Расстояние между пятами арки называется пролетом арки (2L).
Расстояние между пятой и замком арки называется стрелой подъема арки (f).
Важной характеристикой арки является соотношение f/2L , которое зависит от назначения сооружения и может изменяться в широких пределах. В зависимости от его величины различают пологие, обычные и крутые арки.
