Технические характеристики тримбл

  1. Треггер – основание соединяющее бузу тахеометра и штатив, путем вкручивания в резьбового винта штатива, а так же служит для приведения тахеометра в горизонтальнее положение, выравнивает круглый уровень с использование трех подъемных винтов.

  2. Подъемные винты (винты треггера) - располагаются на треггере в количестве 3 штук путем подъема или опускания приводят круглый уровень в горизонтальное положение.

  3. Головка зажима треггера – служит для открепления треггера от базы тахеометра.

  4. Визирная труба – наблюдательна часть прибора состоит из комплекса линз, измеряет углы по вертикальному кругу, вращается на 360 градусов.

  5. Видеоискаткль (визир предварительной наводки) – служит для грубого наведения на искомый объект съемки, наблюдается как перекрестье или треугольник белого цвета на черном фоне, располагается на визирной трубе в количестве 2-х штук сверху и снизу.

  6. Окуляр – глазок расположенный на визирной трубе предназначенный для наведения на искомый объект, содержит фокусировку сетки нитей для оптимальной настройки точности наведения.

  7. Сетка нитей – располагается в окуляре, имеет вид перекрестья на стеклянном глазке, пересечение нитей центрируют на объекте.

  8. Фокусировка зрительной трубы – используется для настройки резкости на наблюдаемом объекте.

  9. Элевационные винты (винты точной наводки) – служат для точной наводки на объект. Один винт перемещает вверх-вниз, другой вправо – влево. Данная функции я возможна только после опускания флажка закрепительного винта, расположенного на элевационных винтах.

  10. Центрир (оптический ответ) – бывает как оптический так и лазерный, предназначен для выставления прибора точно над известной станцией, которая принимается за точку отсчета.

  11. Марка горизонтальной оси – располагается на боку тахеометра виде выдавленного перекрестья, ее положение показывает пересечение осей прибора, предназначена для определения высоты прибора, измеряется от марки до точки на поверхности на которую центрировали прибор.

  12. Дисплей – содержит Ж/К монитор и функциональные кнопки, предназначены для ввода и вывода цифровой, графической, символьной информации.

  13. Цилиндрический уровень – второй уровень прибора настраивается подъемными винтами.

  14. Ручка для переноски – служит как вспомогательным устройством для перемещения прибора, так при необходимости может быть заменена тарелкой GPS для корректировки работы со спутника.

  15. Батарея – располагается на боковой части прибора, легко отсоединяется кнопкой фиксации батареи, заряжается от внешнего источника, либо от сети, либо от автомобиля, может выполнять работу от 6-8 часов.

  16. Разъем вывода данных – при соединении кабелем с компьютером дает возможность приема передачи данных, что исключает бумажную работу.

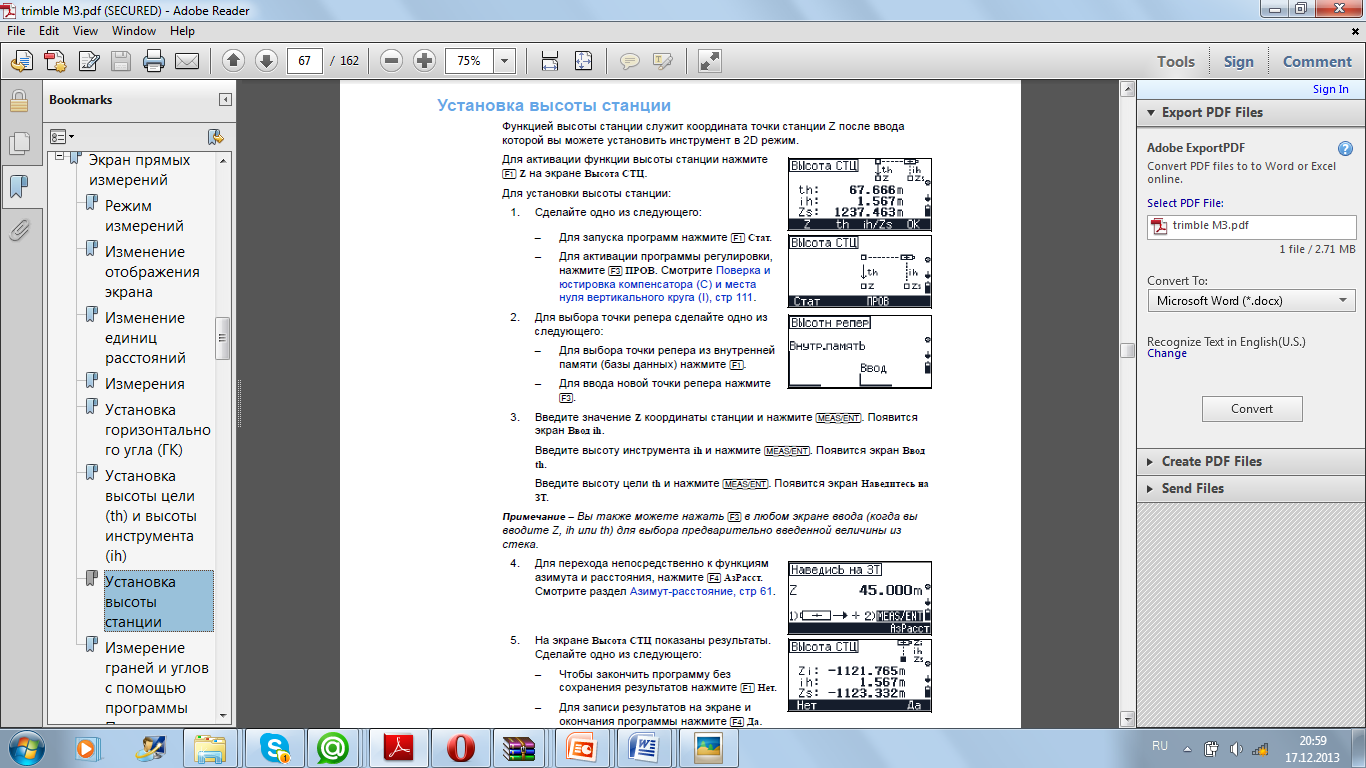

УСТАНОВКА ВЫСОТЫ СТАНЦИИ

УСТАНОВКА ВЫСОТЫ ЦЕЛИ

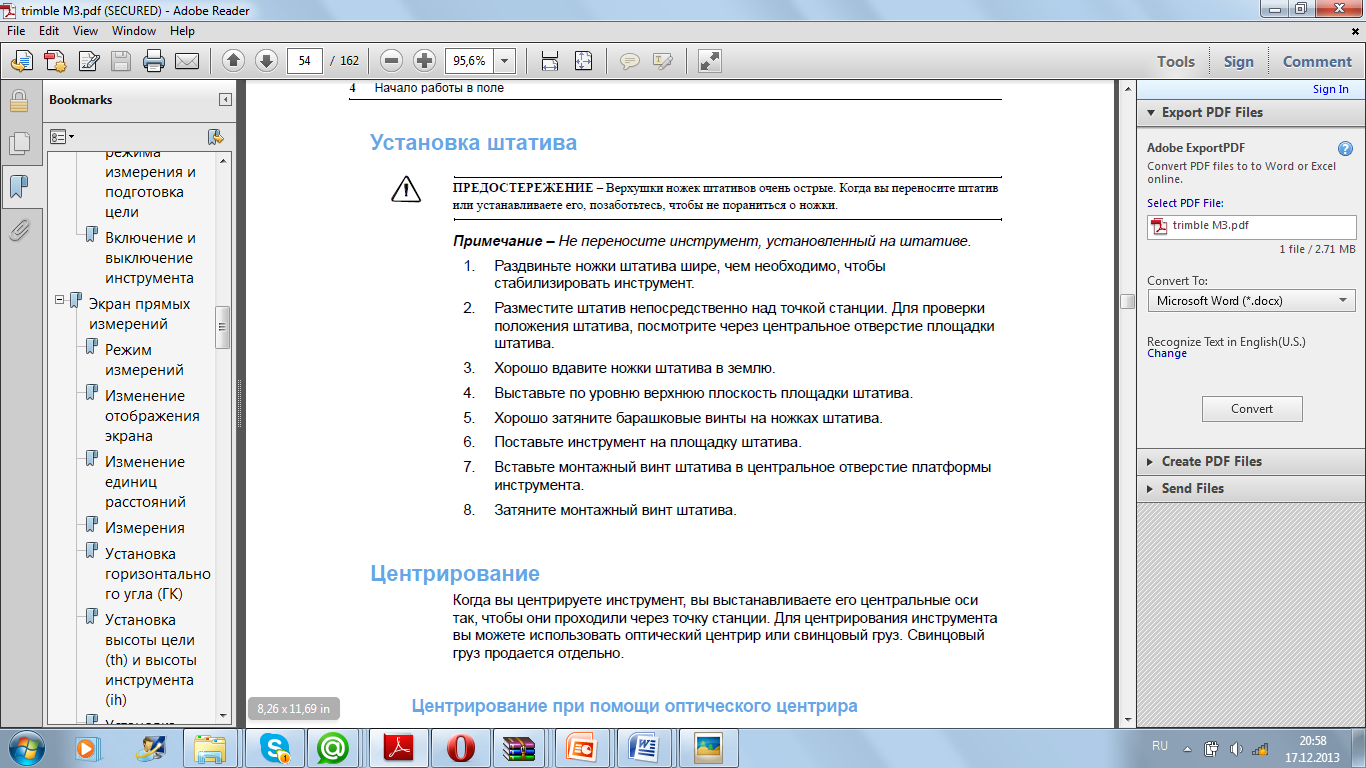

УСТАНОВКА ТАХЕОМЕТРА

УСТАНОВКА УРОВНЕЙ

УСТРОЙСТВО ТАХЕОМЕТРА

  1. Треггер – основание соединяющее бузу тахеометра и штатив, путем вкручивания в резьбового винта штатива, а так же служит для приведения тахеометра в горизонтальнее положение, выравнивает круглый уровень с использование трех подъемных винтов.

  2. Подъемные винты (винты треггера) - располагаются на треггере в количестве 3 штук путем подъема или опускания приводят круглый уровень в горизонтальное положение.

  3. Головка зажима треггера – служит для открепления треггера от базы тахеометра.

  4. Визирная труба – наблюдательна часть прибора состоит из комплекса линз, измеряет углы по вертикальному кругу, вращается на 360 градусов.

  5. Видеоискаткль (визир предварительной наводки) – служит для грубого наведения на искомый объект съемки, наблюдается как перекрестье или треугольник белого цвета на черном фоне, располагается на визирной трубе в количестве 2-х штук сверху и снизу.

  6. Окуляр – глазок расположенный на визирной трубе предназначенный для наведения на искомый объект, содержит фокусировку сетки нитей для оптимальной настройки точности наведения.

  7. Сетка нитей – располагается в окуляре, имеет вид перекрестья на стеклянном глазке, пересечение нитей центрируют на объекте.

  8. Фокусировка зрительной трубы – используется для настройки резкости на наблюдаемом объекте.

  9. Элевационные винты (винты точной наводки) – служат для точной наводки на объект. Один винт перемещает вверх-вниз, другой вправо – влево. Данная функции я возможна только после опускания флажка закрепительного винта, расположенного на элевационных винтах.

  10. Центрир (оптический ответ) – бывает как оптический так и лазерный, предназначен для выставления прибора точно над известной станцией, которая принимается за точку отсчета.

  11. Марка горизонтальной оси – располагается на боку тахеометра виде выдавленного перекрестья, ее положение показывает пересечение осей прибора, предназначена для определения высоты прибора, измеряется от марки до точки на поверхности на которую центрировали прибор.

  12. Дисплей – содержит Ж/К монитор и функциональные кнопки, предназначены для ввода и вывода цифровой, графической, символьной информации.

  13. Цилиндрический уровень – второй уровень прибора настраивается подъемными винтами.

  14. Ручка для переноски – служит как вспомогательным устройством для перемещения прибора, так при необходимости может быть заменена тарелкой GPS для корректировки работы со спутника.

  15. Батарея – располагается на боковой части прибора, легко отсоединяется кнопкой фиксации батареи, заряжается от внешнего источника, либо от сети, либо от автомобиля, может выполнять работу от 6-8 часов.

  16. Разъем вывода данных – при соединении кабелем с компьютером дает возможность приема передачи данных, что исключает бумажную работу.

ФОКУСИРОВКА ЗРИТЕЛЬНОЙ ТРУБЫ

ЦЕНТРИРОВАНИЕ ПРИБОРА НАД ТОЧКОЙ

Первое, что необходимо сделать перед установкой прибора над точкой – это забить саму точку.

Точка должна быть неподвижна в плановом и высотном положении, доступна для использования, должна быть обеспечена сохранность точки минимум на время производства работ (в идеале навсегда), с точки должна быть видимость для производства измерений (теодолитный ход, тахеометрическая съемка) и т.д. Штатив необходимо устанавливать так, чтобы за одно действие центральное отверстие головки штатива оказалось над точкой (центрирование) и плоскость головки штатива была горизонтальна (горизонтирование). В это же время регулируется высота ножек штатива и происходит предварительное их вдавливание в землю. После этих манипуляций штатив уже должен стоять почти правильно. Теперь можно окончательно завершить установку штатива регулировкой высоты ножек и вдавливанием их в землю. После завершения установки штатива обязательно проверьте сцепление ножек с землей. Слегка надавите сбоку на головку штатива. Штатив не должен качаться. Особенно это важно при установке штатива на песок или снег. Ножки могут быть вдавлены глубоко, а сцепление отсутствовать и штатив болтаться. Поэтому желательно установку штатива заканчивать вдавливанием ножек в землю, а не регулировкой их высоты (из за которой может пропасть сцепление с землей). Установку штатива удобней, безопасней и быстрее производить без прикрученного тахеометра.

Установка тахеометра повторяет процедуры центрирования и горизонтирования, но выполнить их гораздо проще и быстрее, если предварительно штатив был правильно установлен.

Прикручиваем прибор к штативу.

1. Смотрим в оптический отвес и, вращая подъемные винты, наводим перекрестие сетки нитей на центр точки.

2. Теперь смотрим на круглый уровень. Регулируя высоту ножек штатива, ставим пузырек уровня в нуль–пункт.

3. Снова смотрим в оптический отвес. Если точка забита низко (почти в уровень с землей), то смещение сетки нитей оптического отвеса будет небольшим. Если смещение большое, то необходимо повторить пункты 1 и 2. Если точка высокая, то пункты 1 и 2 можно повторять бесконечно. В этом случае в пункте 1 вращая подъемные винты, наводим перекрестие сетки нитей не на центр точки, а на середину смещения (выполняем пункт 1 наполовину). Пункт 2 выполняем полностью.

Повторяем пункты 1,2 до тех пор пока одновременно не будут выполняться два условия:

- пузырек круглого уровня находится в нуль-пункте;

- смещение сетки нитей оптического отвеса от центра точки в пределах 10мм.

4. Точно горизонтируем прибор при помощи цилиндрического уровня:

а. поворачиваем инструмент так, чтобы цилиндрический уровень находился между двумя подъемными винтами. Используя эти два винта, выставляем пузырек в нуль пункт.

б. поворачиваем инструмент на 90 градусов. Используя только третий винт, выставляем пузырек в нуль пункт.

Повторяем пункты а, б до их одновременного выполнения.

Ни когда до конца не вкручивайте и не выкручивайте подъемные винты (и любые другие тоже). У них всегда должен быть свободный ход.

Поверка цилиндрического уровня:

Если при повороте прибора на 180 градусов пузырек цилиндрического уровня остается в нуль пункте – поверка выполнена. Иначе требуется юстировка цилиндрического уровня.

Точно горизонтировать прибор не удастся.

5. Смотрим в оптический отвес. Если смещение сетки нитей оптического отвеса от центра точки небольшое ослабляем становой винт и передвигаем прибор, пока он не расположится точно над точкой.

6. Проверяем горизонтирование (пункт 4).

В результате установки прибора должны выполняться следующие условия:

Штатив должен быть установлен устойчиво;

При любом повороте прибора в горизонтальной плоскости:

- пузырек цилиндрического уровня должен находиться в нуль-пункте;

- смещение сетки нитей оптического отвеса от центра точки должно быть не более 2-3мм.методике
