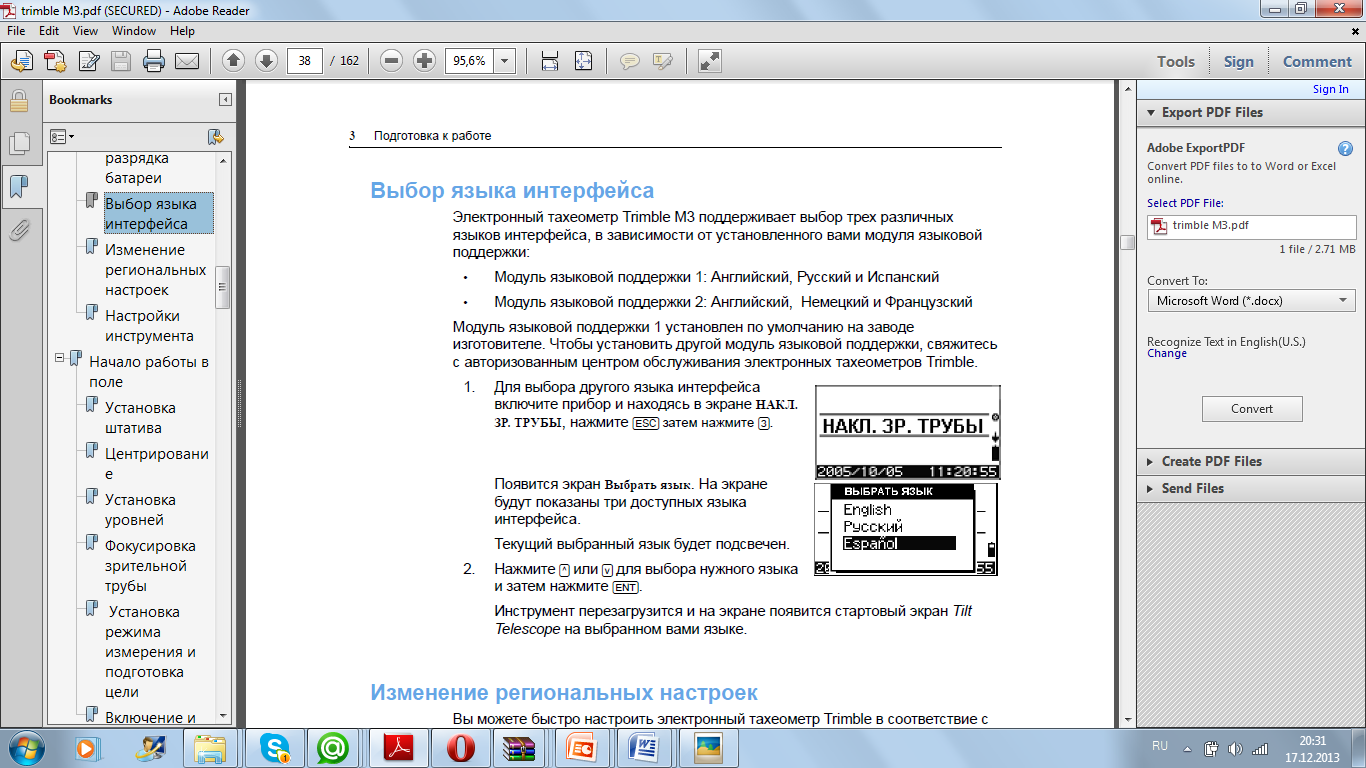

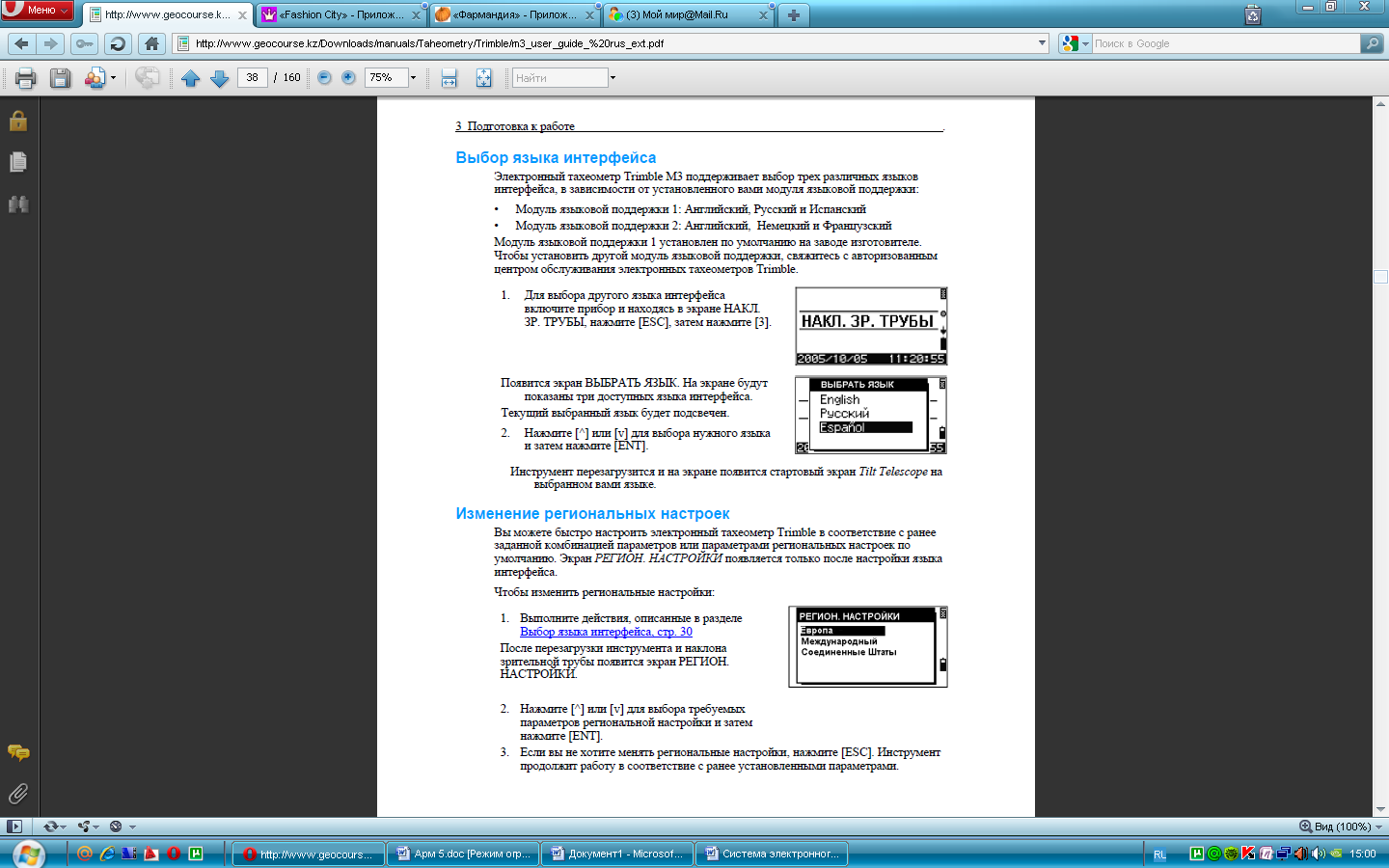

ВЫБОР ЯЗЫКА ИНТЕРФЕЙСА

ВЫПОЛНЕНИЕ ИСПОЛНИТЕЛЬНОЙ СЪЕМКИ

Для чего нужна исполнительная съемка?

Исполнительная геодезическая съемка нужна для выявления точности выполнения проекта или выявлений отклонений при проведение строительно-монтажных работ (см. сопровождение строительства).

Этот вид геодезических работ применяется, как и при окончании этапа строительства, так и на всем его протяжении.

При выполнение работ необходимо установить точность выноса точек проекта в натуру, определив их координаты.

Объекты исполнительной съемки – это все объекты строительства и реконструкций (здания, сооружения, подземные коммуникации, колонны).

Виды исполнительной съемки

Взависимости от этапа строительства различают несколько видов съемок. Это контрольно-исполнительная и исполнительная съемка.

Контрольно-исполнительная съемка выполняется на отдельных этапах строительно-монтажных работ для обеспечения промежуточного контроля проекта и его отдельных элементов. Ее еще называют текущей съемкой.

Исполнительная съемка выполняется после окончания всех этапов строительства для обеспечения окончательного контроля. На основе этой съемки изготавливается исполнительная документация.

Как выполняется геодезическая исполнительная съемка?

Геодезическая съемка выполняется с помощью высокоточного геодезического оборудования. Как писалось выше, различают несколько видов этих работ, поэтому не существует единого способа осуществления. В одном случае для привязки используются пункты государственной геодезической сети, в другом , к примеру, исходной основой служат створы осей или риски на конструкциях. Но в целом процесс приводиться к одному знаменателю, к контролю координат поворотных и характерных точек проекта объектов реконструкций и строительства.

Исполнительная съемка в строительстве применяется как для изучения подземной части конструкции здания, так и надземной ее части.

Выполнение фасадной съемки

Фасадная съемка является одним из видов инженерно-геодезических работ. В процессе работы происходит исполнительная съемка всех вертикальных поверхностей зданий и сооружений с целью получения объемнопространственных геометрических характеристик объекта.

Фасадная съемка позволяет предоставить заказчику полнообъемную информацию о внешних параметрах зданий и сооружений, их визуальных архитектурно-планировочных решениях.

Цель проведения фасадной съемки

На сегодняшний момент фасадная съемка пользуется значительной популярностью, а полученные по итогам проведения фасадной съемки чертежи (плоские 2D или трехмерные 3D модели объекта) подходят для разнообразных целей:

- при проведении капитальных ремонтных работ, при реставрации строительных объектов; - для обнаружения возможных дефектов, возникающих в ходе эксплуатации здания; - для определения изъянов самого строительства; - при проектировании фасадов зданий; - для удобства и точности расчета строительных и облицовочных материалов (при реконструкции объекта); - для сохранения памятного исторического облика архитектурной постройки; - для выявления различных отклонений и уходов строительных конструкций от проектных документов.

В качестве приборов для съемки простых плоских строительных объектов применяют тахеометры в безотражательном режиме. Для более сложных по своей конструкции строительных объектов наиболее целесообразно применение методики наземного лазерного сканирования.

Фасадная исполнительная съемка — доступный, экономичный и современный способ, который позволяет полноценно отобразить внешнюю архитектурную планировку любого здания.

Выполнения наземного лазерного сканирования

Лазерное сканирование – это метод, который позволяет создавать цифровую модель всего окружающего пространства, представляя его как массив точек с пространственными координатами.

Основные отличия от съёмки с помощью тахеометра:

большой уровень автоматизации работ

наличие сервопривода, автоматически поворачивающую измерительную головку в двух плоскостях

большая скорость и плотность измерения

Результат сканирования – модель объекта (гигантский набор точек от сотни тысяч до нескольких миллионов точек) в координатах, которые могут быть измерены с точностью до миллиметра.

Принцип измерений:

Принцип работы сканера аналогичен принципу работы тахеометра-

измерение двух углов и расстояние до объекта

Пучок лазера выходит из излучателя, отражается от поверхности объекта и возвращается в приёмник, где с помощью электроники определяется точное время прохождения каждого импульса. Скорость прохождения света сквозь окружающую среду можно точно определить. Поэтому, зная время прохождения луча до объекта и обратно, можно вычислить расстояние между целью и инструментом.

Процесс измерений:

В процессе измерений встроенный в головку сканера блок развёртки вращается в горизонтальной плоскости в диапазоне 360̊̊ , при этом может быть установлен шаг сканирования. В вертикальной плоскости лазерный луч разделяется с помощью вращающегося зеркала с предварительно заданным шагом.

При этом измеряется расстояние до сканируемой точки. Затем сервопривод поворачиваетя сканирующую головку в горизонтальной плоскости на угол, равный шагу измерения. Углы поворота сканирующей призмы в вертикальной плоскости и угол поворота сканирующей головки в горизонтальной плоскости измеряют с помощью аналого-цифровых преобразователей. Измеренное расстояние и два угла в конечном итоге дают возможность вычислить координаты сканируемой точки.

Сканер также имеет цифровую камеру со сменным фокусным расстоянием, которым можно управлять с помощью программного обеспечения.

Где применяется?

Как многие технические новшества и технологии, недавно вышедшие из лабораторий ученых, лазерное сканирование находится только в начале пути освоения разнообразных приложений. Но уже сейчас можно перечислить несколько технологических сфер, где сканеры применяются все более активно:

съемка промышленных объектов (заводы, сложное производство)

съемка мостов

съемка и профилирование тоннелей

промышленные измерения (определение объемов резервуаров)

горная промышленность

реставрация и строительство

архитектура и археология

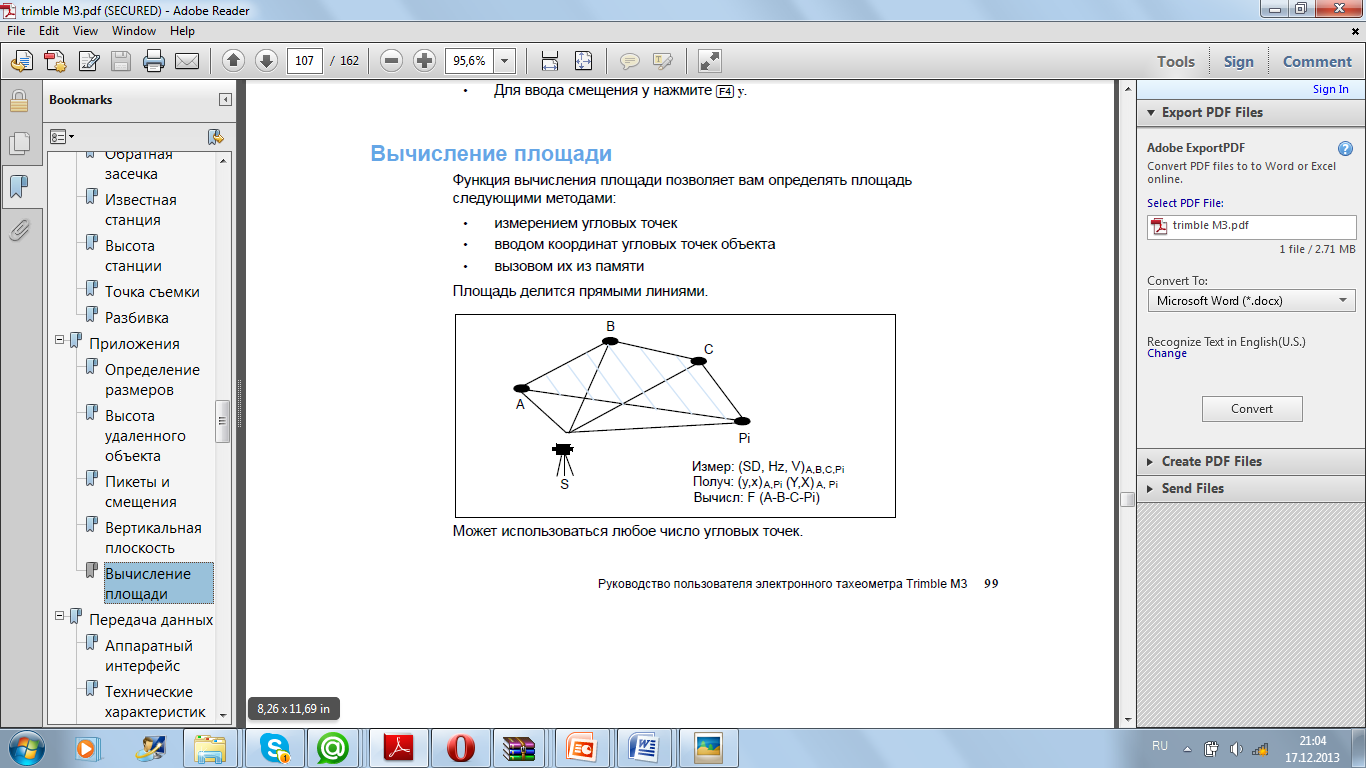

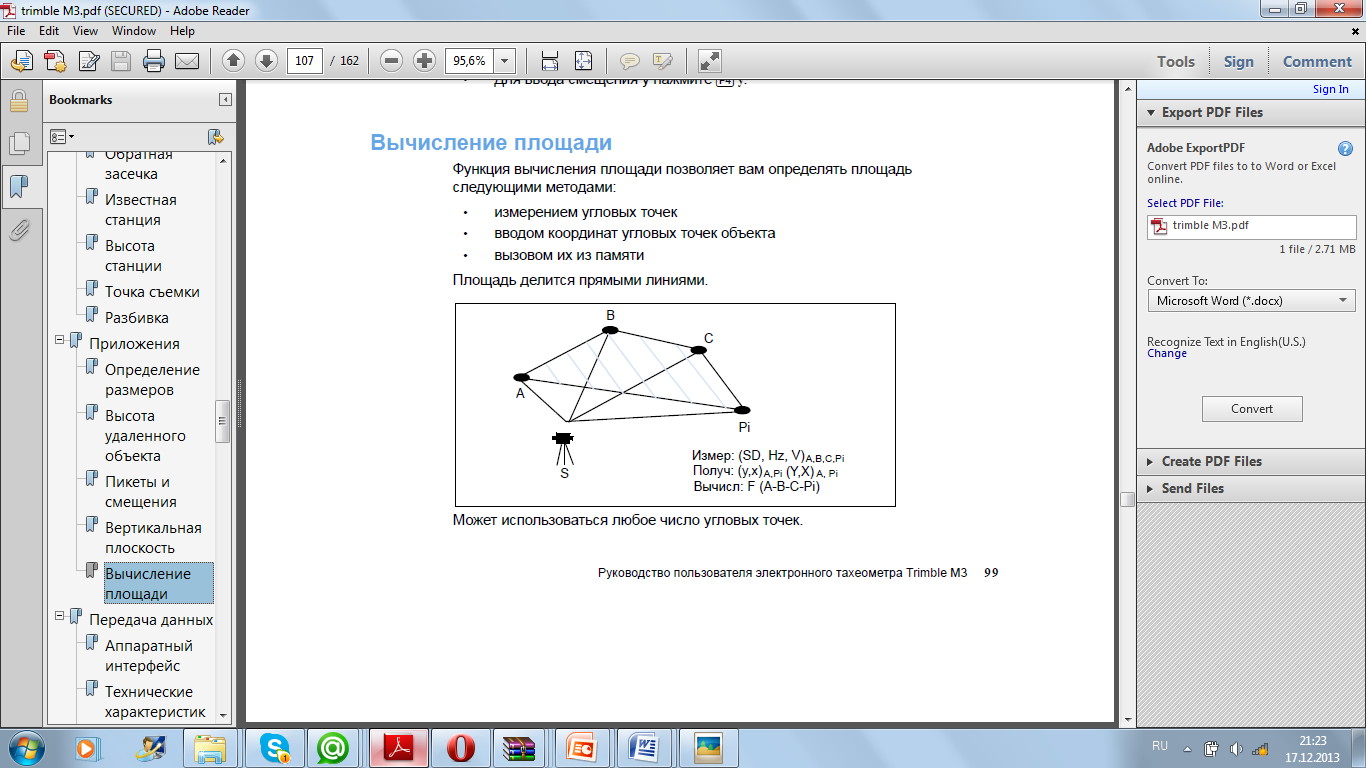

ВЫЧИСЛЕНИЕ ПЛОЩАДИ

ЖК МОНИТОР И ФУНКЦ. КЛАВИШИ

На всех современных электронных тахеометрах установлены ЖК экраны предназначенные для ввода и вывода данных.

На экране расположен дисплей и ряд функциональных кнопок каждая из которых выполняет закрепленные за ней функции, а так же переменные функции.

Программное обеспечение прибора позволяет выводить на дисплей не только алфавитно-цифровую, но и графическую информацию, поясняющую режимы и схемы отдельных измерений. Дисплей вмещает 128x32 пикселей, поэтому информация выдается на две экранные страницы по три строки в каждой. Нижнюю (четвертую) строку экрана занимают экранные (программные) клавиши, активизация которых осуществляется расположенными под ними кнопочными клавишами клавиатуры прибора. Клавиатура тахеометра представлена всего семью клавишами, которые имеют прямые функции (ON, MEAS) и дополнительные, действующие после нажатия SHIFT (ON), их название подписано в нижней строке клавиатуры. Экран ные клавиши дают возможность переключать на дисплей введенные в них установки, режимы, страницы экрана. Кроме того, через SHIFT MENU можно войти в главное меню установок программ измерений и функций прибора.

Включение прибора выполняется нажатием клавиши ON. На экране появится заставка с логотипом Trimble, номером версии ПО, ранее выполненными основными установками (постоянная призмы, масштаб измерений, температура и давление). Данные установки можно изменить, а также ввести в прибор дополнительные.

Д исплей и клавиатура Trimble M3:

MENU - для отображения экрана Меню, вложенных функций

Trimble – для отображения Быстрого Меню

Кнопка подсветки .

PWR – Для включения и выключения инструмента

ESC – Возврат на предыдущий экран, отмена действия

MEAS/ENT- Переход к следующему действию, подтверждение сохранение данных

F1-F4 – функциональные клавиши, активны при наличии в нижней строчке экрана изображения программных кнопок, функции кнопок не являются жестко закрепленными и изменяют свое значение в зависимости от производимого на тахеометре действия.

BS - Сдвигает курсор в лево или удаляет символ, когда вы находитесь в режиме ввода.

Стрелки курсора.

1-9 – Клавиши для ввода данных (цифровых, буквенных и символьных).

ЗАДАЧИ КУРСА:

ознакомление с основными видами геодезических работ при обеспечении строительства зданий и сооружений, получение навыков работы с тахеометром и специализированным программным обеспечением

Цели и задачи дисциплины: состоят в формирование общекультурных и профессиональных компетенций в области точных геодезических измерений электрооптическими тахеометрами (рабочими станциями), лазерными сканерами, гироскопическими приборами, инерциальными системами, а также спутниковыми системами. При этом особенно важно понимание технологии позиционирования; знания глобальных и локальных спутниковых систем - национальной системы ГЛОНАСС, систем других стран, принципов их орбитального построения и функционирования, практического применения для геодезического и навигационного позиционирования современной электронной аппаратуры, технологий использования указанного комплекса приборов при решении задач землепользования.

Знать:

- теоретические основы измерения расстояний с помощью электромагнитных волн (радио и световых), определение направления с помощью гироскопов;

-принципы построения и функционирования спутниковых систем, национальной системы ГЛОНАСС, (ОПК-2);

- системы координат и времени используемые в современных и перспективных спутниковых системах,(ОПК-2);

- способы определения координат спутниковыми методами, абсолютный и дифференциальный, (ОПК-2);

- принципы кодовых и фазовых измерений, состав и структуру навигационного сообщения,

- факторы, влияющие на точность определения координат спутниковыми методами позиционирования, (ОПК-2);

- задачи, решаемые спутниковыми методами позиционирования и высокоточными геодизическими приборами при решении задач городского кадастра (ОК-1, ПК-11, ПК-1, ПК-2, ПК-5, ПК-6, ПК-7);

- методы и технологии, применяемые при производстве работ с помощью геодезической спутниковой аппаратуры, типы современной аппаратуры, принципы использования инерционных систем (ОПК-1, ОПК-2) ;

- способы математической обработки и оценки результатов спутниковых измерений(ОПК-2), (ОК-9), (ПК-7).

Уметь:

- выбирать при информационном обеспечении земельного кадастра наиболее оптимальные технологии использования высокоточного оборудования ;

- выполнять полевые и камеральные работы при построении специальных сетей и в процессе съемки местности, как спутниковой аппаратурой, так и электронными тахеометрами;

Владеть:

- методиками применения спутниковой аппаратуры и технологий позиционирования для решения широкого спектра кадастровых задач и способами обработки результатов с использованием новейшего программно-математического обеспечения (ПК-1), (ПК-24), (ПК-25), (ПК-27);

- методами построения и использования спутниковых референцных сетей для решения задач пространственного позиционирования (ПК-1), (ОПК-5), (ПК-11), (ПК-30);

- навыками применения электронных тахеометров, лазерного сканера, при съемке кадастровых объектов.

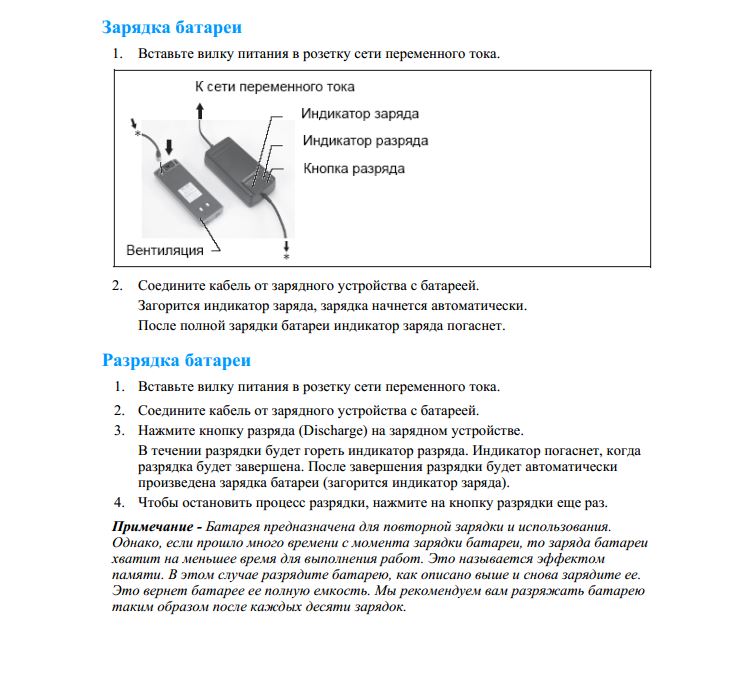

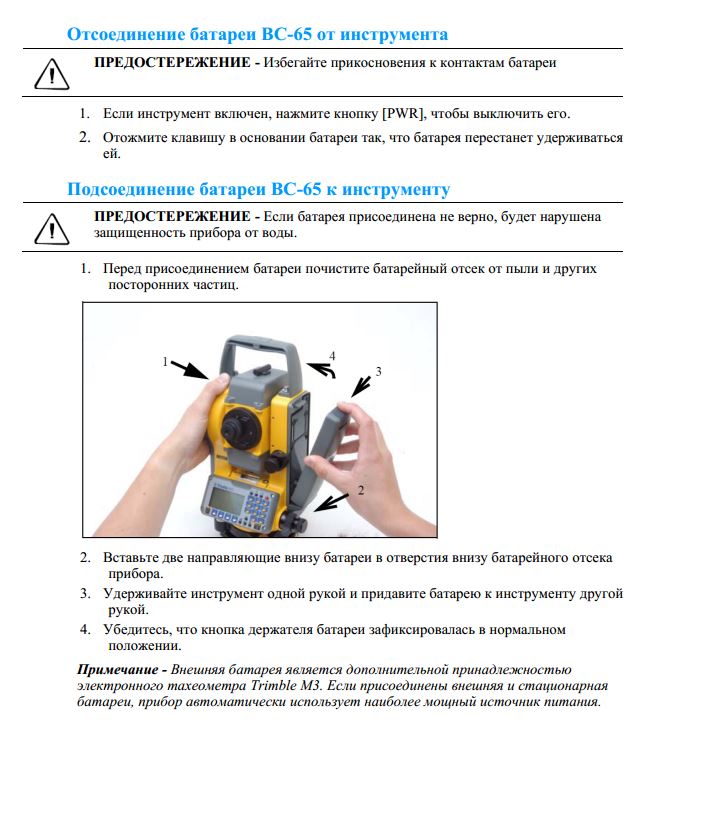

ЗАРЯДКА И РАЗРЯДКА БАТАРЕИ

ИЗВЕСТНАЯ СТАНЦИЯ

Если вы устанавливаете инструмент на известной точке, используйте функцию

известной станции.

Установите инструмент на известную точку (точка S). По измерению известной

задней точки (точка A) инструмент вычислит круговую ориентацию Oр и

масжтаб м.

1. Из экрана МЕНЮ выберите [4] Координаты aи

затем выберите [2] Извест.СТЦ.

2. Сделайте одно из следующего:

– Для ввода координат станции или для выбора их из встроенной памяти нажмите [F1] S.

Если номер или имя введенной точки соответствует имеющейся точке, будут отображены

эти координаты. Если точка новая, выберите Внутр.память для выбора координат из

имеющегося проекта или выберите Ввод для ввода координат на экране ввод.

– Для активации программы Настройки C/МО нажмите [F3] ПРОВ.

3. После того, как вы ввели или выбрали координаты станции, сделайте одно из

следующего:

– Для возврата к вводу координат станции нажмите [F1] S.

– Для ввода значения азимута на заднюю точку нажмите [F3] Аз. Смотрите также

Ориентировка с помощью известных координат,.

– Для ввода координат задней точки нажмите [F4] XY. Смотрите также Высота станции

На экране МЕНЮ выберите [4] Координаты и затем выберите [3] Высота СТЦ.

Детальное описание этой функции приведено в разделе Установка высоты станции, 7.2

Точка съемки

Когда вы установите станцию, вы сможете вычислять координаты и высоты новых точек с

помощью измерений углов и расстояний. Этот раздел описывает, как измерить точку съемки.

На экране МЕНЮ выберите [4] Координаты и затем выберите [4] Съемка.

Появится экран Координаты станции. ,

ИЗМЕНЕНИЯ В РЕЖИМЕ ПРЯМОГО ОТРАЖЕНИЯ

ИЗМЕНЕНИЯ РЕРИОНАЛЬНЫХ НАСТРОЕК

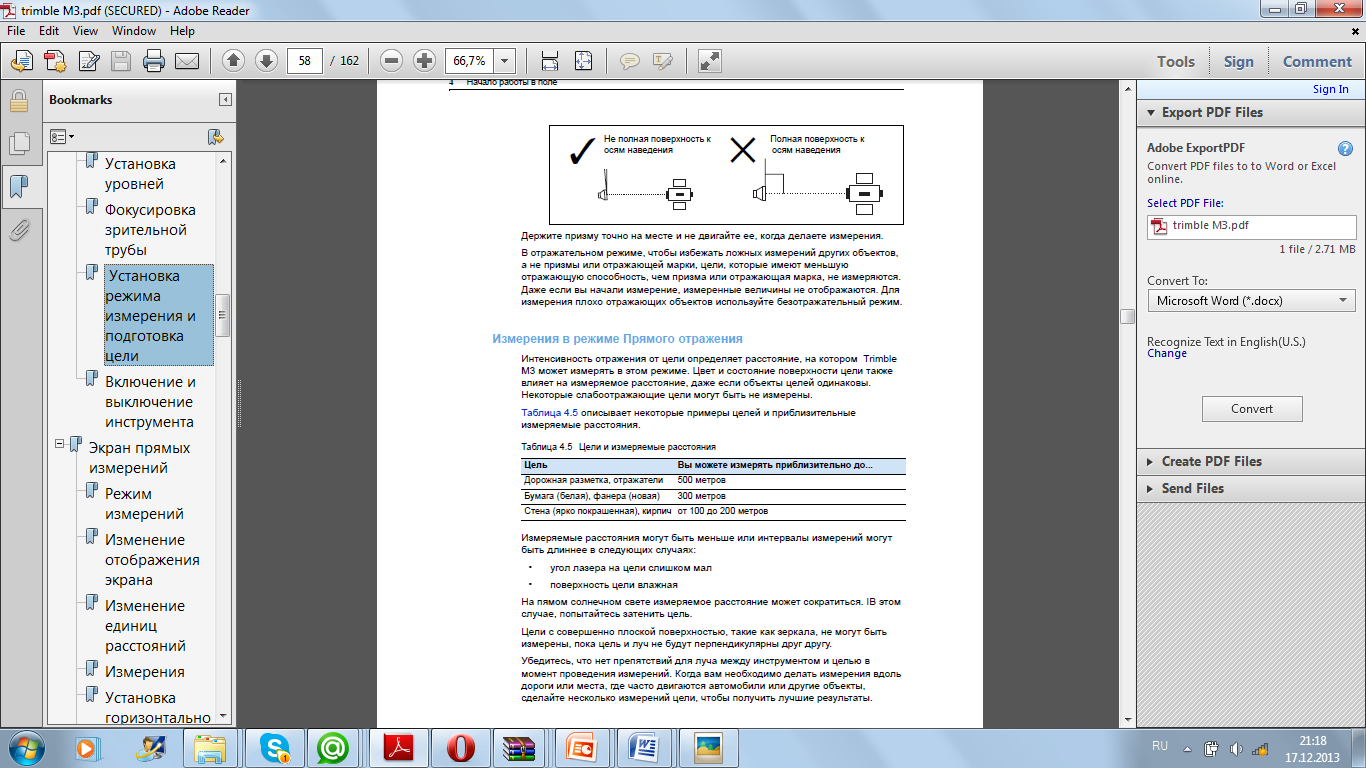

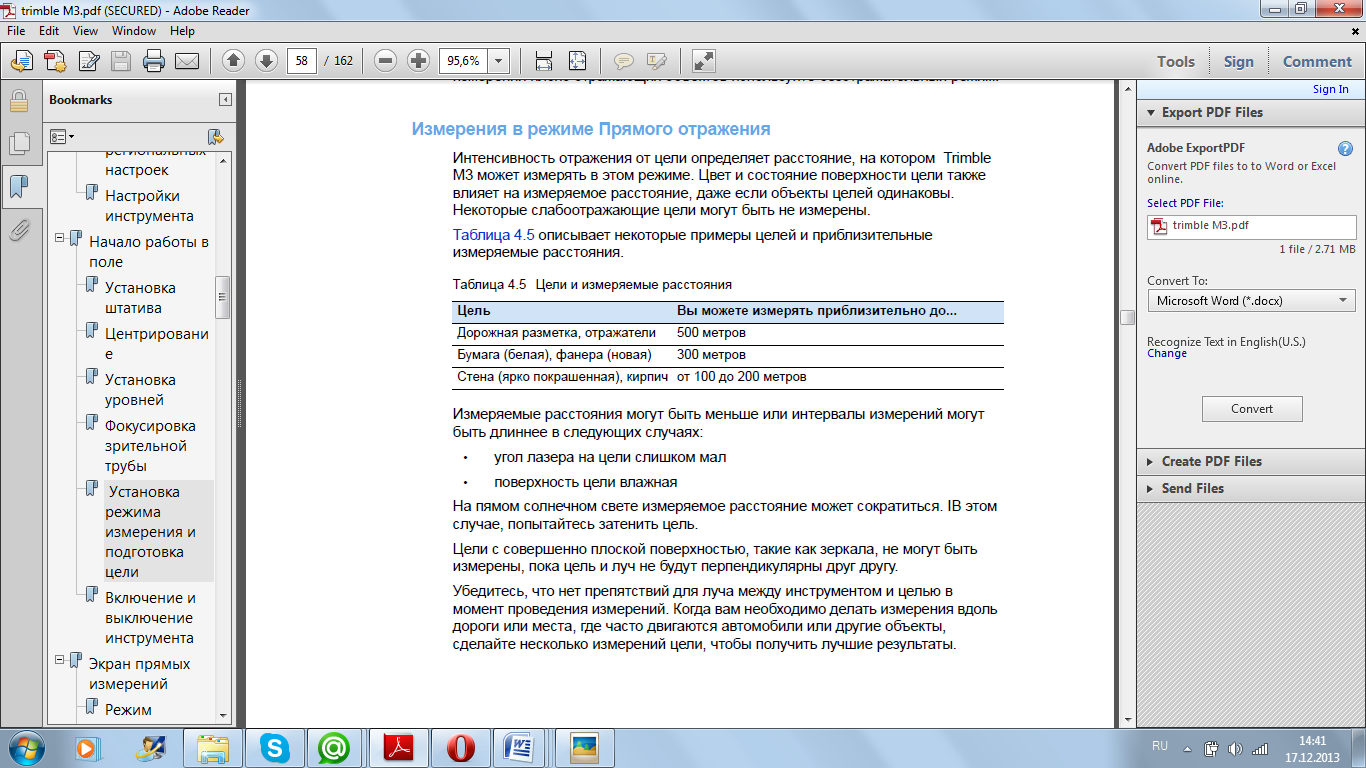

ИЗМЕРЕНИЯ В РЕЖИМЕ ПРЯМОГО ОТРАЖЕНИЯ

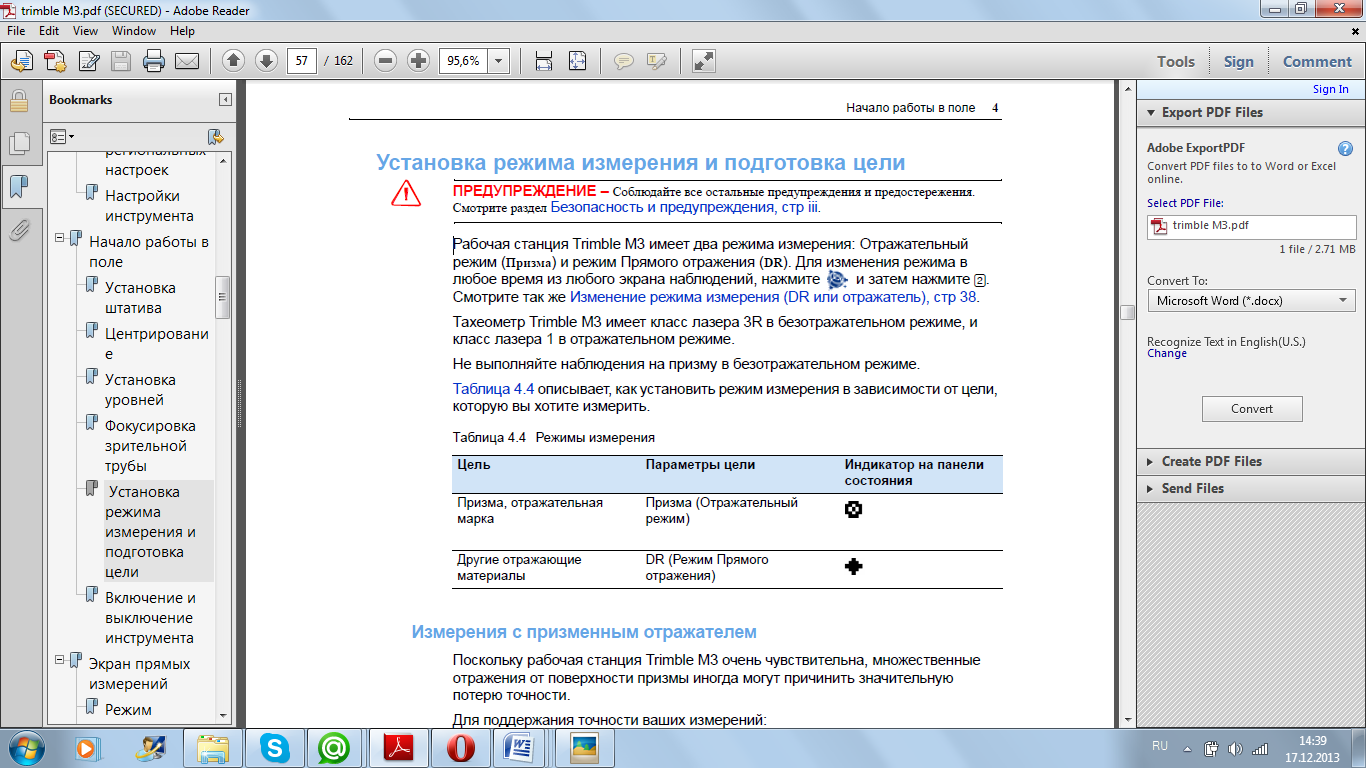

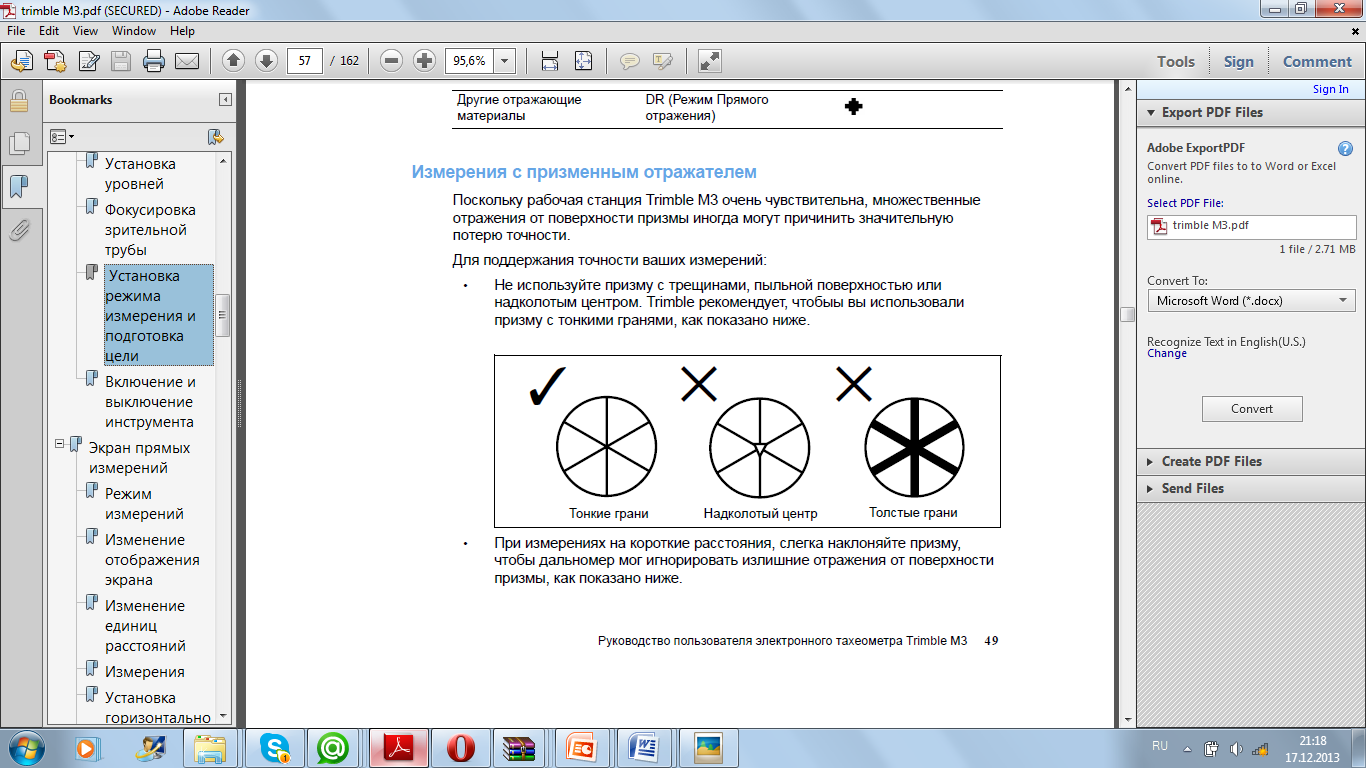

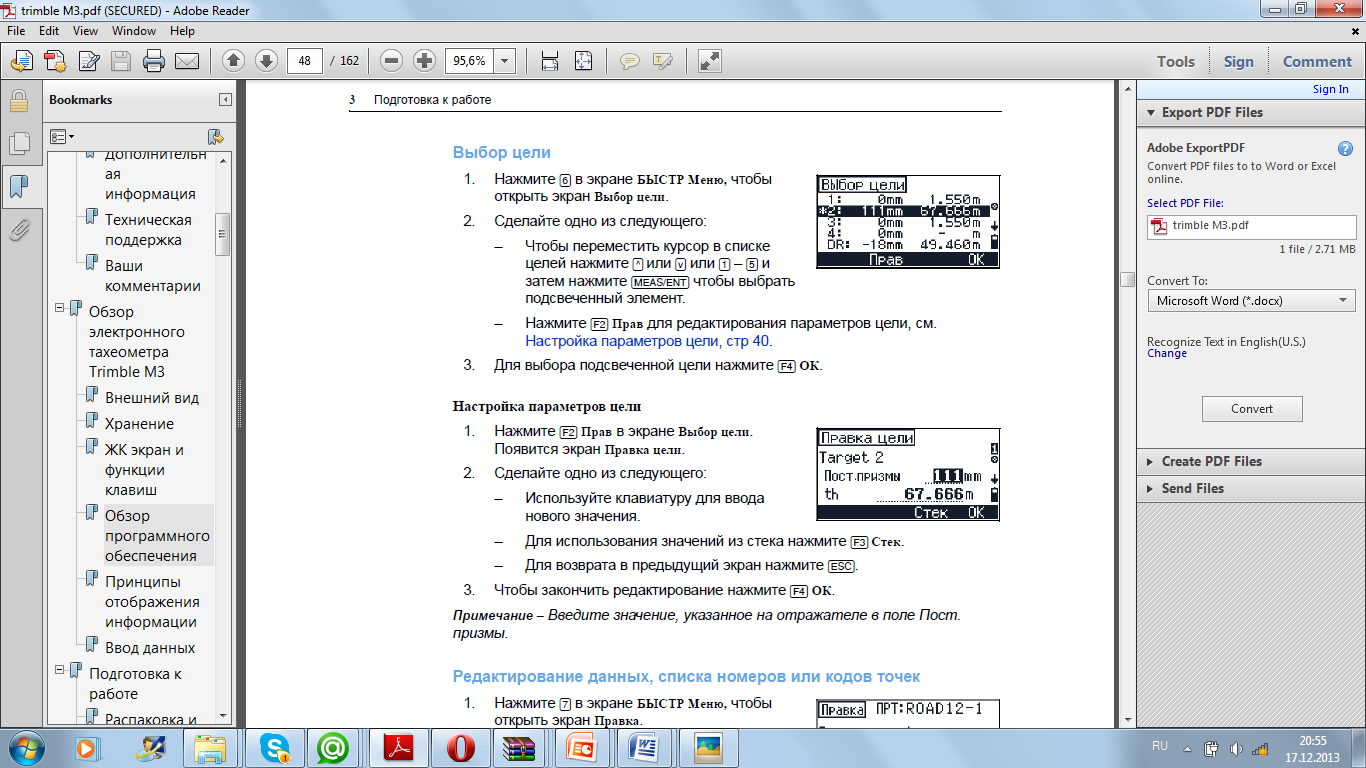

ИЗМЕРЕНИЯ С ПРИЗМЕННЫМ ОТРАЖАТЕЛЕМ

ИНДИКАТОР РЕЖИМА ДР ПР

ИСПОЛЬЗОВАНИЕ ЛАЗЕРА В ЭЛЕКТРОННЫХ ТАХ

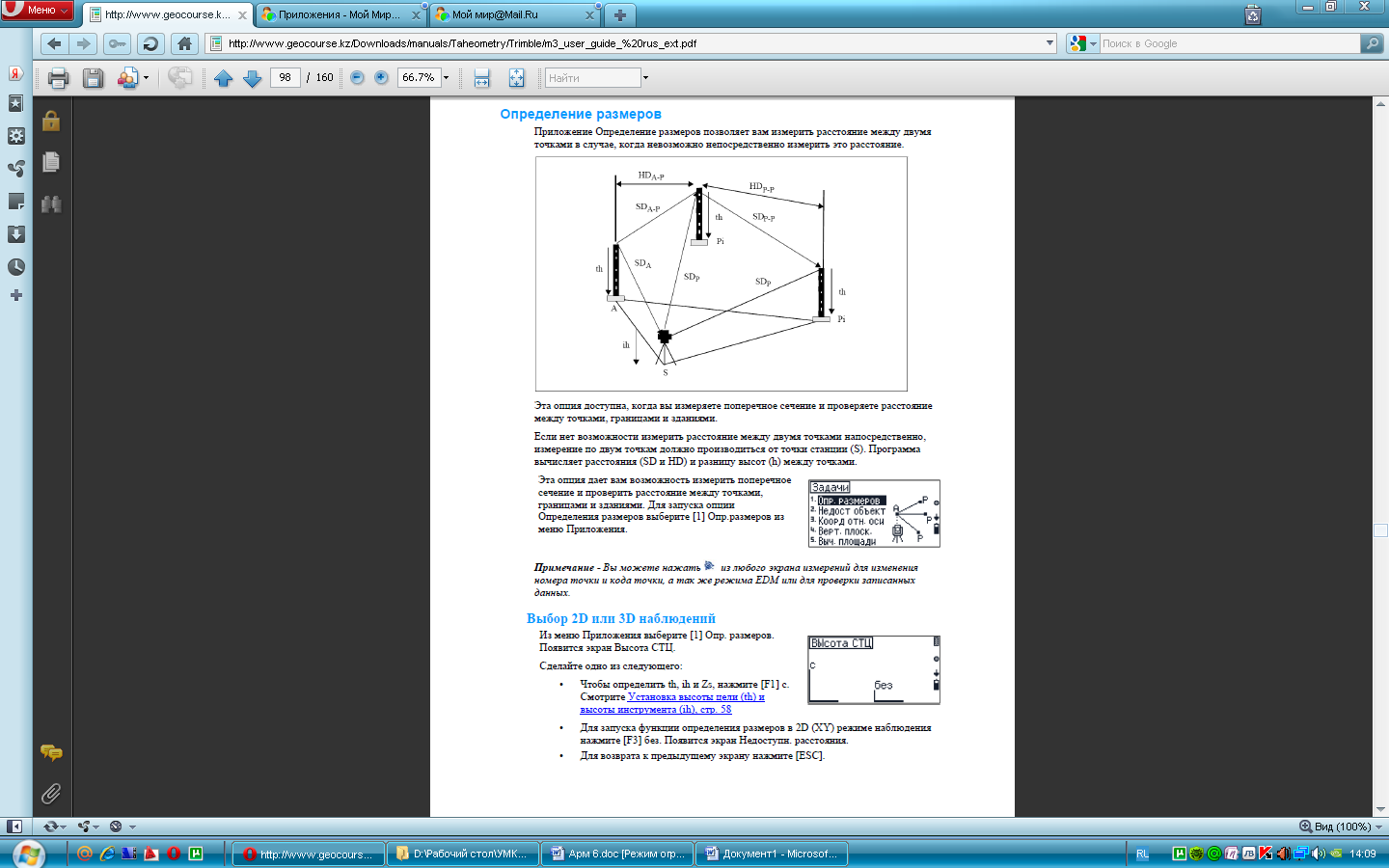

КАК ВЫПОЛНЯЕТСЯ ФУНКЦИЯ ОПРЕД. РАЗМЕРОВ?

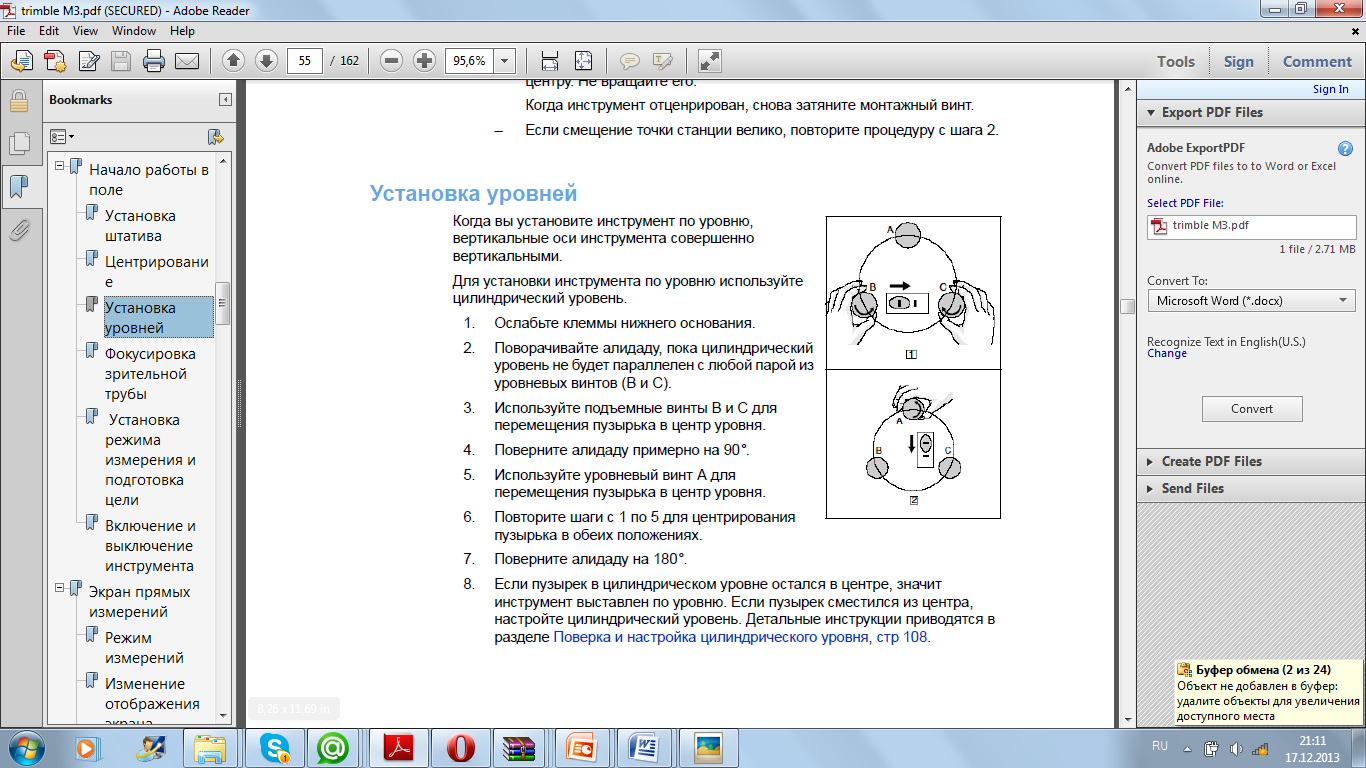

КАК ВЫСТАВЛЯЮТСЯ КРУГЛ. И ЦИЛИНДРИЧ. УРОВНИ?

Поверка и настройка цилиндрического уровня

Оси пузырькового цилиндрического уровня должны находиться под прямым

углом к осям инструмента.

Для поверки и настройки цилиндрического уровня:

1. Установите инструмент на штатив.

2. Следуйте процедуре установки уровней, описанной в разделе

3. Поверните алидаду на 180°.

4. Проверьте, находится ли пузырек в центе колбы.

5. Если пузырек не в центе колбы, настройте цилиндрический уровень:

a. С помощью шестигранника для

настройки, крутите настроечный винт

цилиндрического уровня, пока

пузырек не сместится на половину

расстояния назад к центру.

b. Используйте уровневый винт A,

переместите пузырек в центр колбы.

6. Повторите процедуру с шага 4.

10.1 Поверка и настройка круглого уровня

Когда вы проверите и настроете

цилиндрический уровень, настройте круглый

уровень.

Если пузырек не в центре уровня, с помощью

настроечного шестигранника покрутите три

настроечных винта, пока пузырек не окажется в

центре.

B A2

Руководство пользователя электронного тахеометра Trimble M3 109

Поверки и настройки 10

КАК ОПРЕДЕЛИТЬ ПЛОЩАТЬ ОБЪЕКТА?

КАК ОПРЕДЕЛЯЕТСЯ ВЫСОТА УДАЛЕННОГО ОБЪЕКТА

КАК СОЗДАТЬ/ УДАЛИТЬ ОБЪЕКТ?

НАСТРОЙКИ ИНСТРУМЕНТА

НАЗНАЧЕНИЕ КЛАВИШ

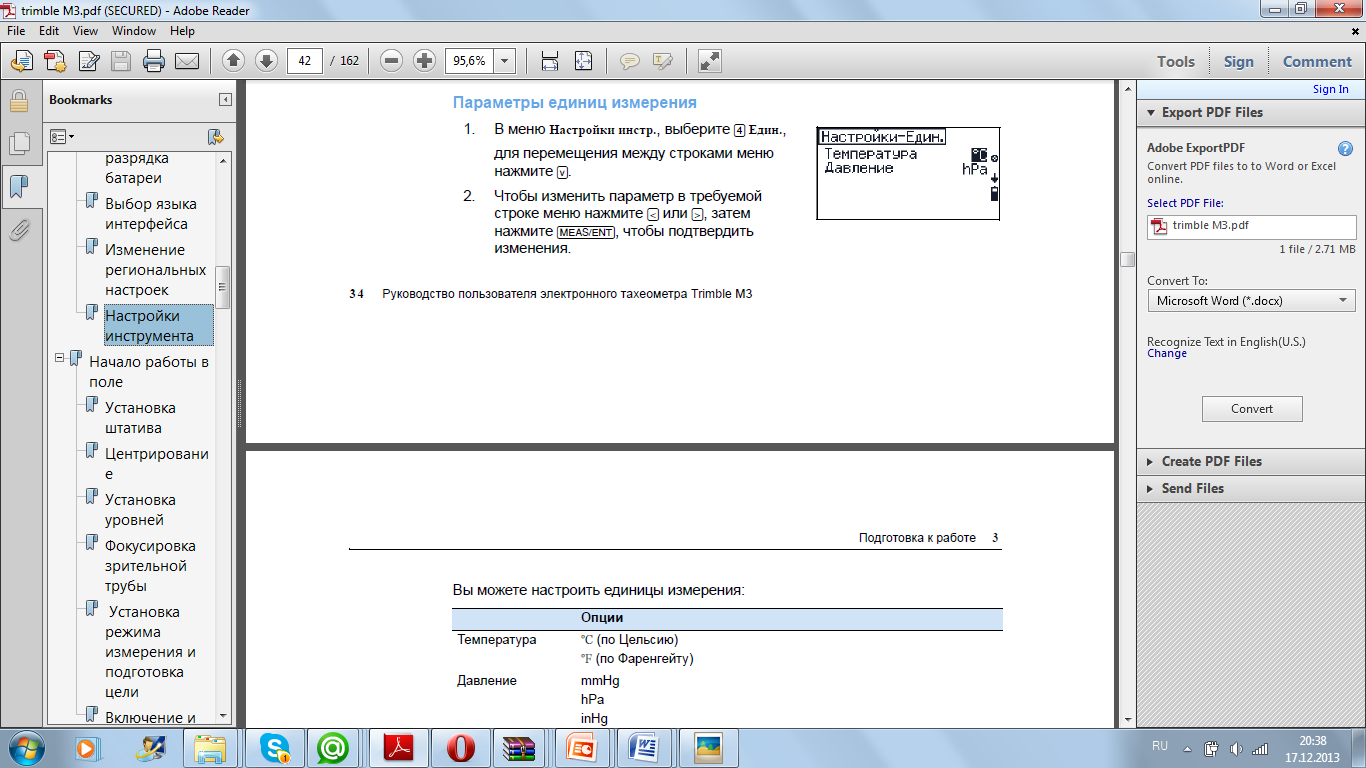

НАСТРОЙКА ИНСТРУМЕНТА ПАРАМ ЕД ИЗМЕРЕНИЙ

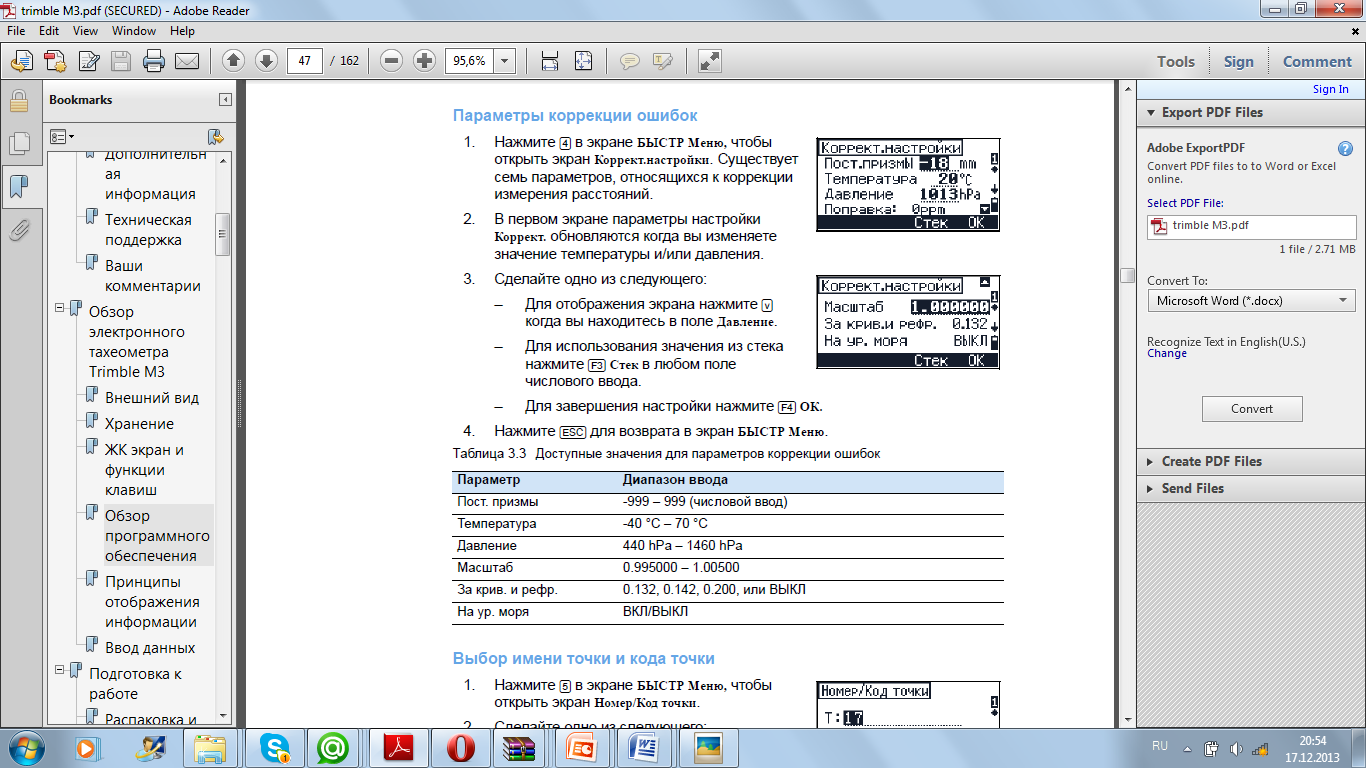

НАСТРОЙКА ИНСТРУМЕНТА ПАРАМЕТРЫ РАССТОЯНИЙ

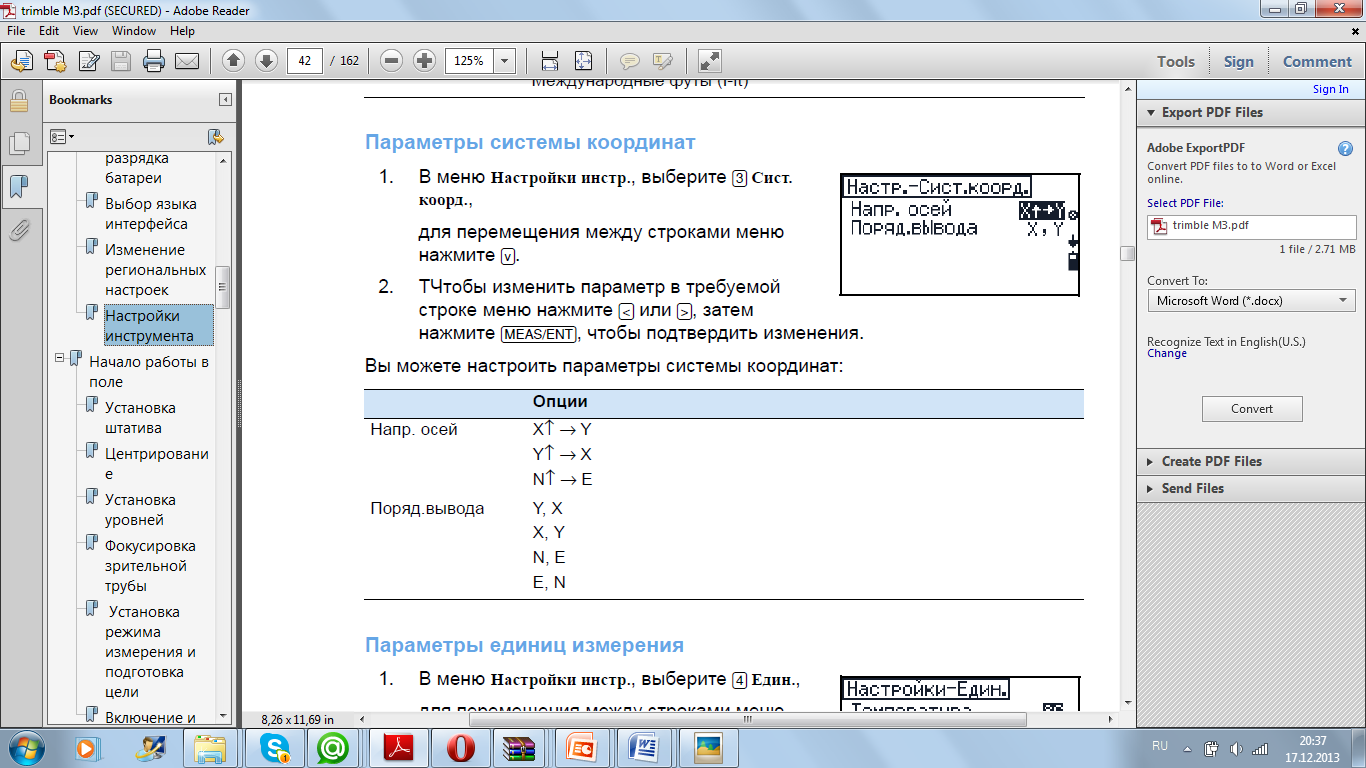

НАСТРОЙКА ИНСТРУМЕНТА ПАРАМ СИС КООРДИНАТ

НАСТРОЙКА ИНСТРУМЕНТА УГЛ ПАРАМЕТРЫ

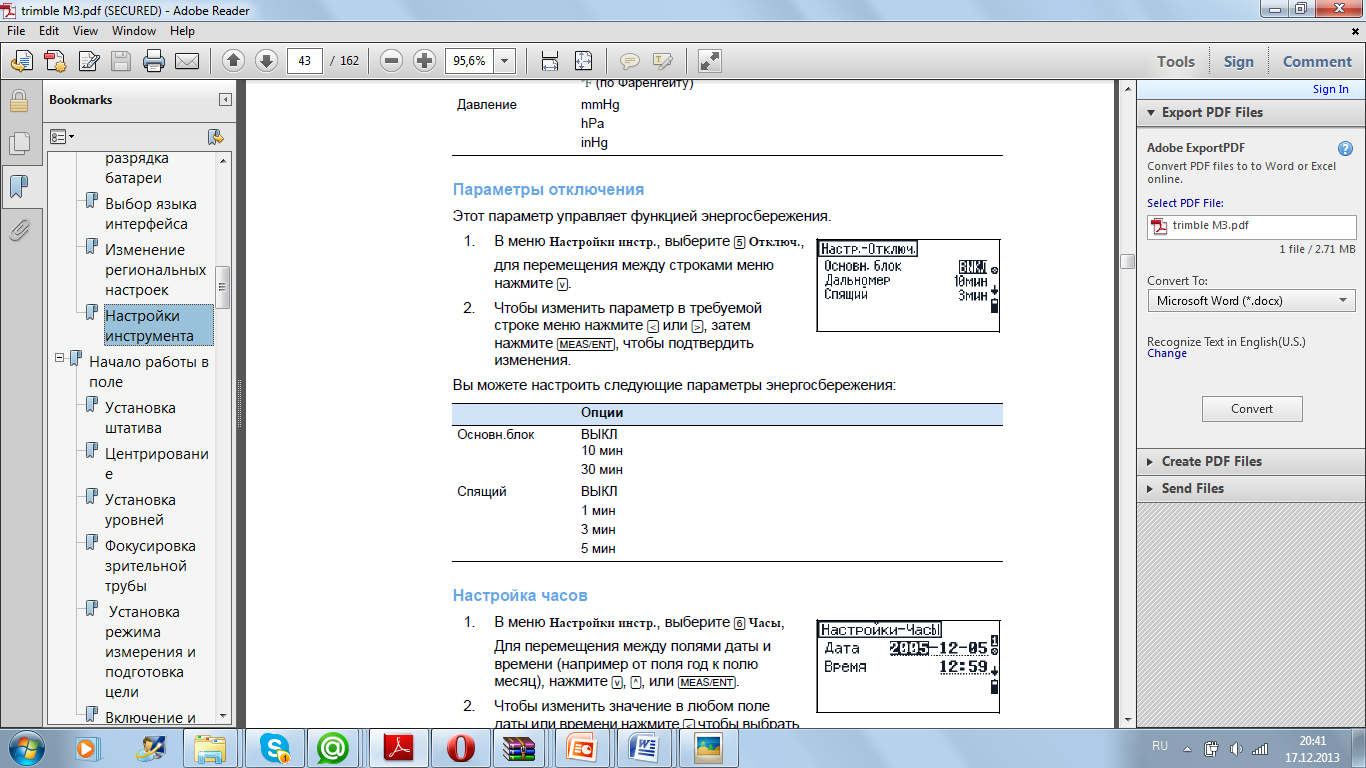

НАСТРОЙКА ИНСТРУМЕНТА ПАРАМЕТРЫ ОТКЛЮЧЕНИЯ

НАСТРОЙКА ПАРАМЕТРОВ ЗАПИСИ И ПЕРЕДАЧИ ДАННЫХ

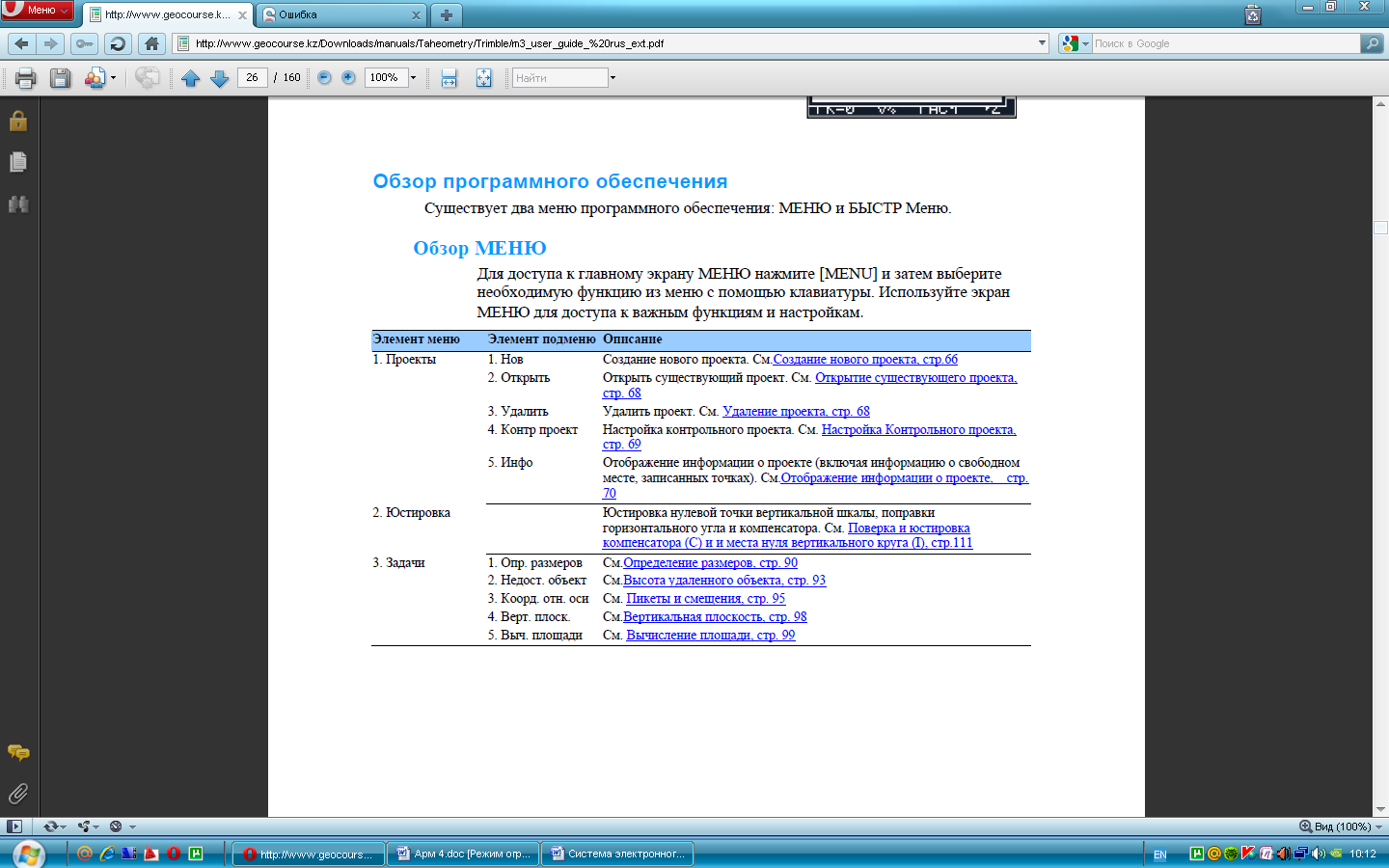

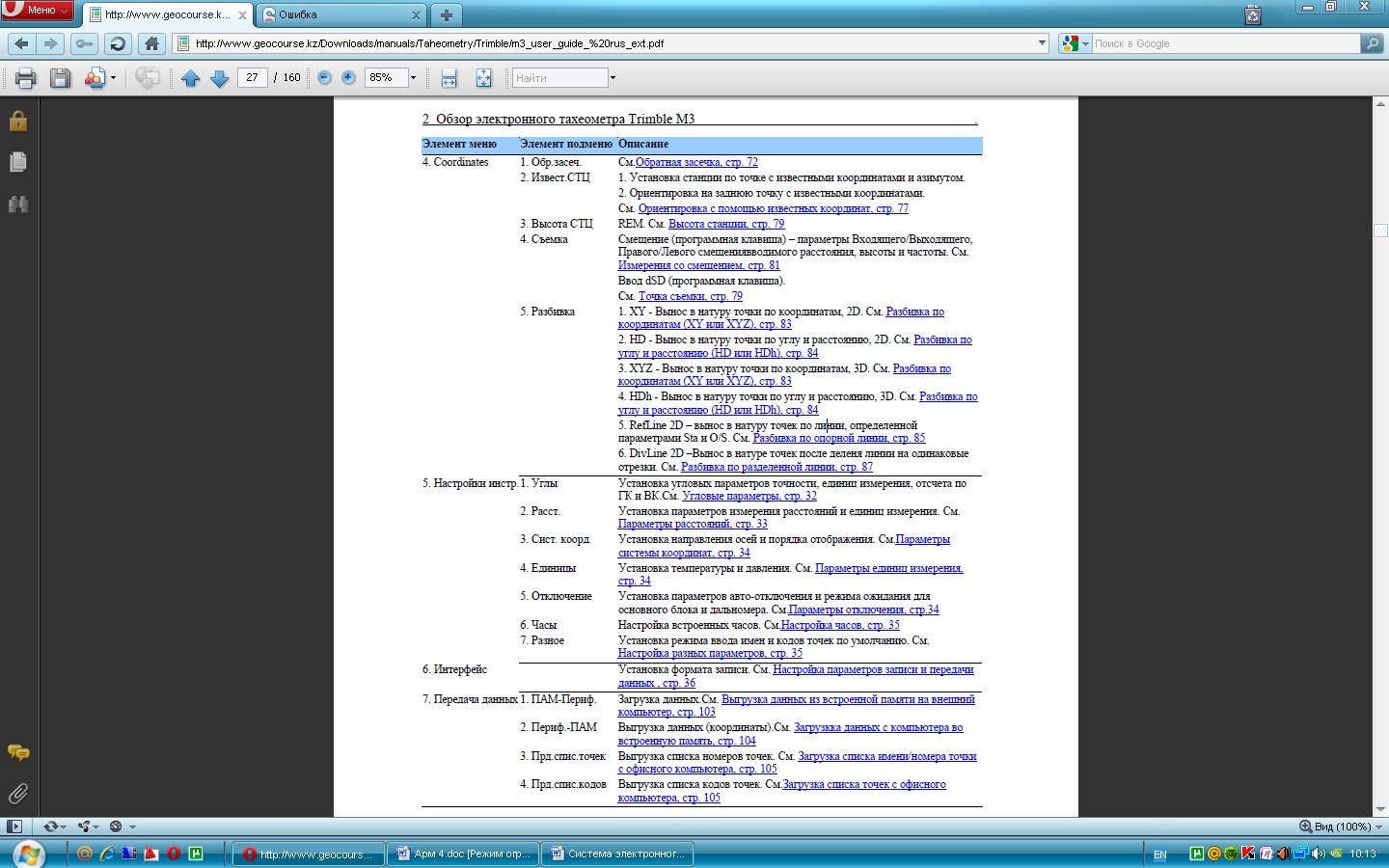

ОБЗОР КНОПКИ МЕНЮ

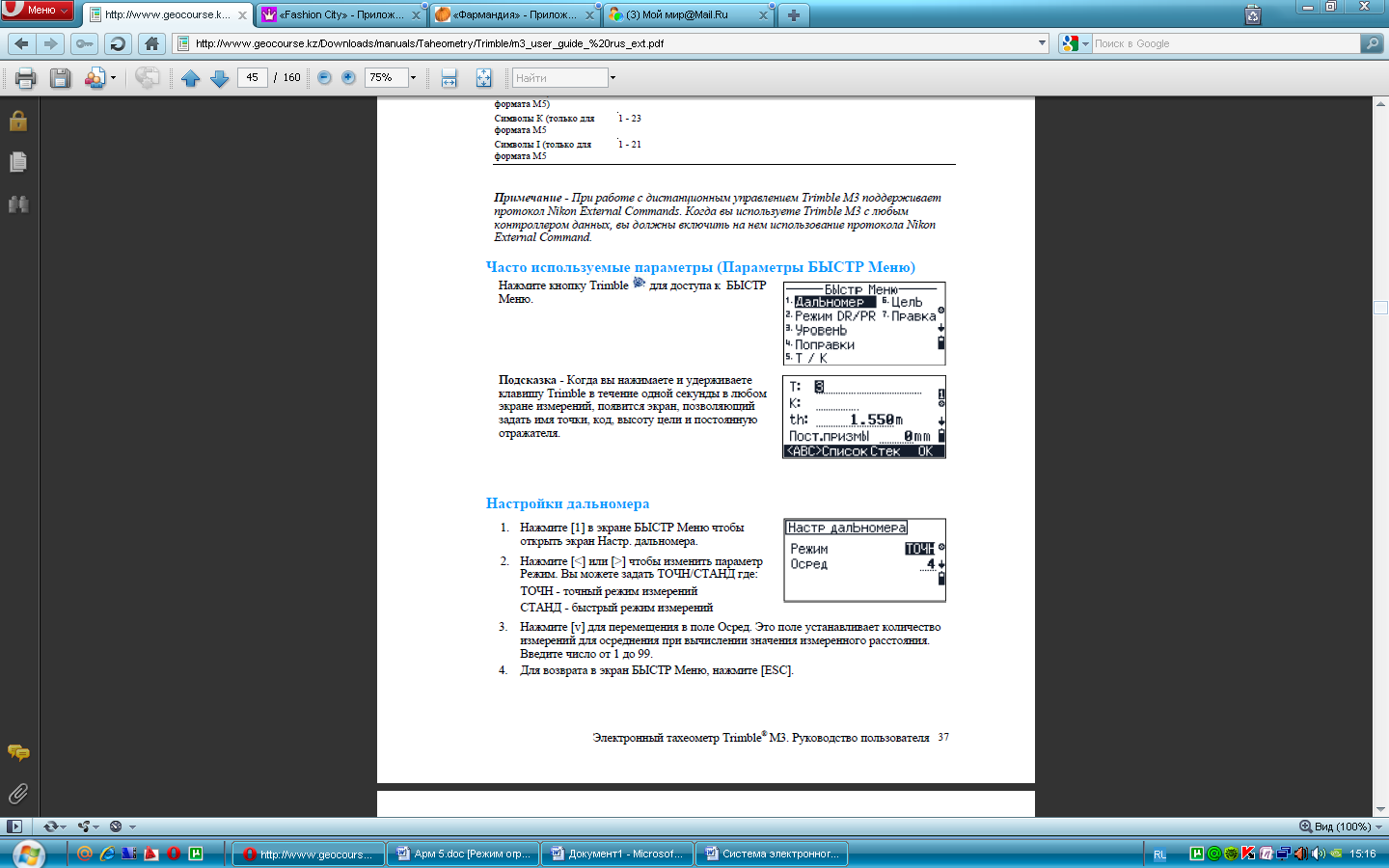

ОБЗОР КНОПКИ ТРИМБЛ

ОБРАТНАЯ ЗАСЕЧКА

Для установки станции при помощи обратной засечки используются измерения

углов/расстояний на известные точки.

Если нет возможности занять точку с известными координатами для наведения

на точки съемки или разбивки, вы можете выполнить свободную установку

станции (или засечку). Если все задние точки имеют известную высоту,

одновременно может быть определена координата Z.

Может быть измерено максимум 10 точек. Могут быть измерены углы и

расстояния или только углы. Вычисления начинаются автоматически, когда

будут сделаны измерения.

Для определения координат станции требуется как минимум два набора

расстояний и углов. После того, как сделаны последние два измерения,

рассчитываются приблизительные координаты и отображаются разности.

Вы можете удалить плохие измерения и при необходимости выполнить

перевычисление. Вы также можете выделить заднюю точку (BS).

Для перехода к 3D установке станции, нажмите [F1] с. Для перехода к 2D

установке станции, нажмите [F3] без. Нажмите [ESC] для возврата к меню

Координаты.

Обр.засечка на экране меню

Координаты, вы получите запрос на выбор 2D

установки без или 3D установки с перед запуском

функции обратной засечки.

1. Нажмите [F1] с на экране Опред.высоты стц. Вы

будете предупреждены о необходимости

ввести высоту станции (ih).

Известная

Высота

2. Используйте цифровые клавиши для ввода

значения ih и затем нажмите [MEAS/ENT].

3. Появится экран Сохранить как. Нажмите [F4]

Да.

4. Появится экран Обр.засеч.

A и B являются задними точками с

известными координатами. S это точка

станции. Координаты S будут вычислены

после окончания измерений.

5. Нажмите [F1] A, чтобы измерить точку A.

6. Наведитесь на точку A и нажмите [MEAS/ENT].

7. Сделайте следующее:

– Предварительно установленная высота станции будет использоваться в этом измерении.

Если вам необходимо изменить высоту цели, нажмите [F2] th на экране Задняя точка A.

– По другому, откройте экран азимута и расстояния, нажав [F4] АзРасст.

Смотрите Азимут-расстояние,

На основании качества разностей, вы можете захотеть добавить больше точек в обратную

засечку или перемерить последнюю точку (точка B).

Примечание – Если угол между известной точкой A и известной точкой B

(Измеренный от точки станции) чрезвычайно острый или наоборот тупой,

результирующее решение может бытьмалодостоверным геометрически.

Для геометрической достоверности, выбирайте такие положения

известных точек (или точку расположения станции), которые находятся

далеко друг от друга.

После завершения наблюдений, решения разностей для каждой точки

отобразятся для просмотра. Вы можете удалить точки из решения, добавить

точки для вычисления или принять текущие точки.

Экран Обратная засечка показывает итоговое

качество. Эти значения показывают, как

хорошо вы вычислили координаты станции

по точкам, использованным в обратной

засечке. Например, если вы используете

наземные координаты и ваше значение

масштаба, м, и он будет близок к 1, можно

утверждать, что качество установки станции хорошее.

13. На экране Обр.засеч., сделайте одно из следующего:

– Для возврата к экрану наблюдений нажмите [F1] Повт.

ОСНОВНЫЕ ПАРАМЕТРЫ ИЗМЕРЕНИЙ

ОСНОВНОЙ ЭКРАН ИСМЕРЕНИЙ ГЛАВ

ОСНОВНЫЕ ЭЛЕМЕНТЫ ТАХЕОМЕТРА

1. Треггер – основание соединяющее бузу тахеометра и штатив, путем вкручивания в резьбового винта штатива, а так же служит для приведения тахеометра в горизонтальнее положение, выравнивает круглый уровень с использование трех подъемных винтов.

2. Подъемные винты (винты треггера) - располагаются на треггере в количестве 3 штук путем подъема или опускания приводят круглый уровень в горизонтальное положение.

3. Головка зажима треггера – служит для открепления треггера от базы тахеометра.

4. Визирная труба – наблюдательна часть прибора состоит из комплекса линз, измеряет углы по вертикальному кругу, вращается на 360 градусов.

5. Видеоискаткль (визир предварительной наводки) – служит для грубого наведения на искомый объект съемки, наблюдается как перекрестье или треугольник белого цвета на черном фоне, располагается на визирной трубе в количестве 2-х штук сверху и снизу.

6. Окуляр – глазок расположенный на визирной трубе предназначенный для наведения на искомый объект, содержит фокусировку сетки нитей для оптимальной настройки точности наведения.

7. Сетка нитей – располагается в окуляре, имеет вид перекрестья на стеклянном глазке, пересечение нитей центрируют на объекте.

8. Фокусировка зрительной трубы – используется для настройки резкости на наблюдаемом объекте.

9. Элевационные винты (винты точной наводки) – служат для точной наводки на объект. Один винт перемещает вверх-вниз, другой вправо – влево. Данная функции я возможна только после опускания флажка закрепительного винта, расположенного на элевационных винтах.

10. Центрир (оптический ответ) – бывает как оптический так и лазерный, предназначен для выставления прибора точно над известной станцией, которая принимается за точку отсчета.

11. Марка горизонтальной оси – располагается на боку тахеометра виде выдавленного перекрестья, ее положение показывает пересечение осей прибора, предназначена для определения высоты прибора, измеряется от марки до точки на поверхности на которую центрировали прибор.

12. Дисплей – содержит Ж/К монитор и функциональные кнопки, предназначены для ввода и вывода цифровой, графической, символьной информации.

13. Цилиндрический уровень – второй уровень прибора настраивается подъемными винтами.

14. Ручка для переноски – служит как вспомогательным устройством для перемещения прибора, так при необходимости может быть заменена тарелкой GPS для корректировки работы со спутника.

15. Батарея – располагается на боковой части прибора, легко отсоединяется кнопкой фиксации батареи, заряжается от внешнего источника, либо от сети, либо от автомобиля, может выполнять работу от 6-8 часов.

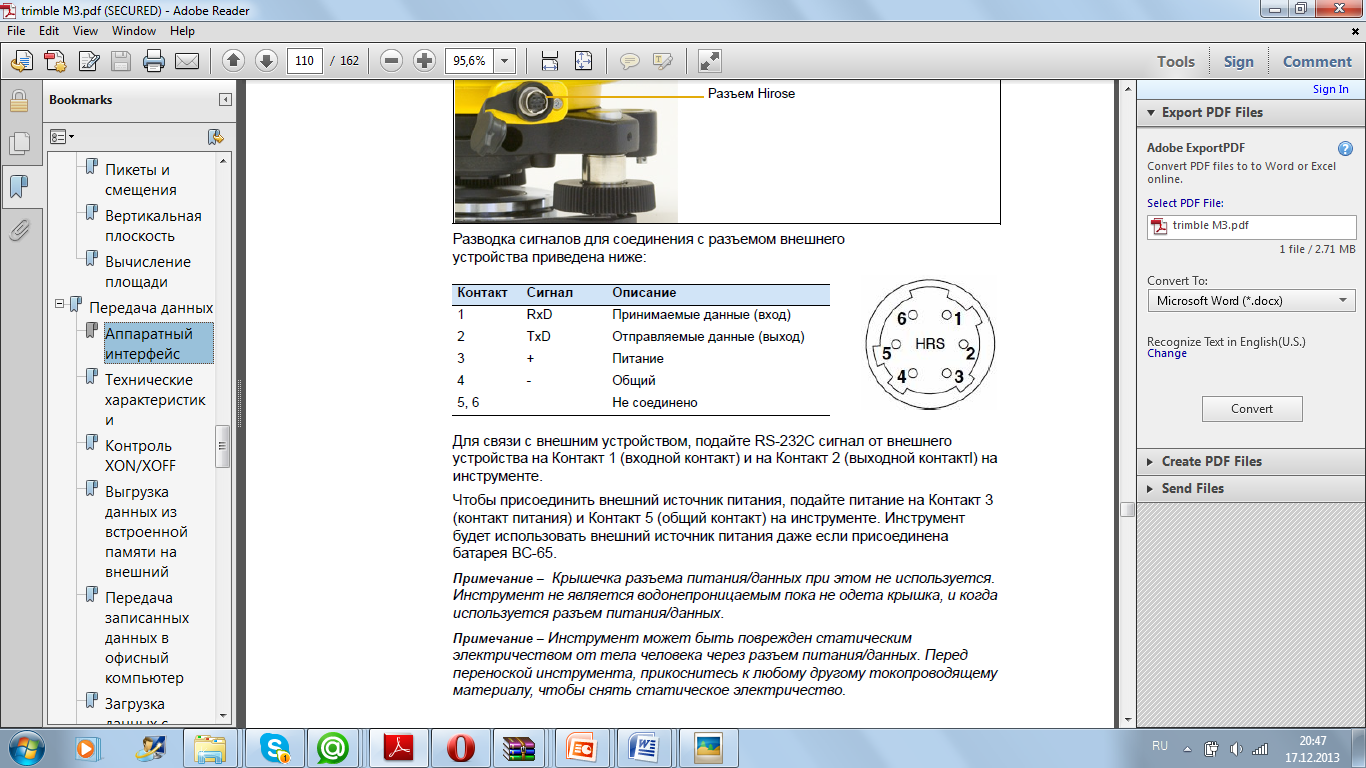

16. Разъем вывода данных – при соединении кабелем с компьютером дает возможность приема передачи данных, что исключает бумажную работу.

ПАНЕЛЬ СОСТОЯНИЯ

ПЕРЕЧИСЛИТЕ ОБЛАСТИ ПРИМЕНЕНИЯ ЭЛЕКТРОННЫХ ТАХЕОМЕТРОВ

В строительстве для:

• выноса проекта в натуру;  • выполнения детальной разбивки; • геометрического контроля параметров

конструкций;  • исполнительной съемки завершенных

строительством объектов.

При геодезическом мониторинге

• зданий и сооружений в процессе

строительства; • зданий и сооружений в процессе

эксплуатаций; • инженерно-технических сооружений в

процессе работы;

• геодинамических процессов.

Сферы применения электронного тахеометра

Если рассматривать геодезические приборы и оборудование, то следует обязательно отметить электронный тахеометр, который пришел на смену теодолиту, и дальномеру. Такое устройство в настоящее время используется в следующих сферах, как:

- строительство

- земельный кадастр

- отрасль нефтегазовая

- различного рода исследования и изыскания

- геофизика

- маркшейдерия

- мониторинг геодезический

Применение роботизированных тахеометров

В последнее время участились случаи использования роботизированных тахеометров, которые представляют собой все те же геодезические приборы, но в которых собственно преобладает безотражательный дальномер. Кроме того, оборудование дополнительно оснащается автоматической системой, которая самостоятельно наводится на радиомодем или призму.

Но в сферу геодезии данный тип прибора пришел не сразу. Изначально специалисты пользовались только оптическим тахеометром. Безусловно, были и иные виды геодезического оборудования, которые прекрасно справлялись со своей главной задачей, а именно с измерением углов или линейным измерением. Переход на электронную систему измерений, - это и было мощным шагом и сильным толчком к тому, чтобы отрасль приборостроения зашевелилась. Благодаря чему, в последнее время мы можем наблюдать выход в свет самых разных тахеометров, в том числе и роботизированных, то есть приборов, которые работают и действуют на автоматической системе.

Самое интересное, что тахеометр смог совместить в своем едином корпусе работу сразу нескольких агрегатов, к которым, как уже было сказано выше, стоит причислить теодолит и дальномер. Таким образом, профессионалы сферы геодезии и получили возможность осуществлять разноплановые действия, и при этом пользоваться только одним прибором.

ПРИНЦИП ОПРЕДЕЛЕНИЯ ВЫСОТЫ УДАЛЕННОГО ОБЪЕКТА

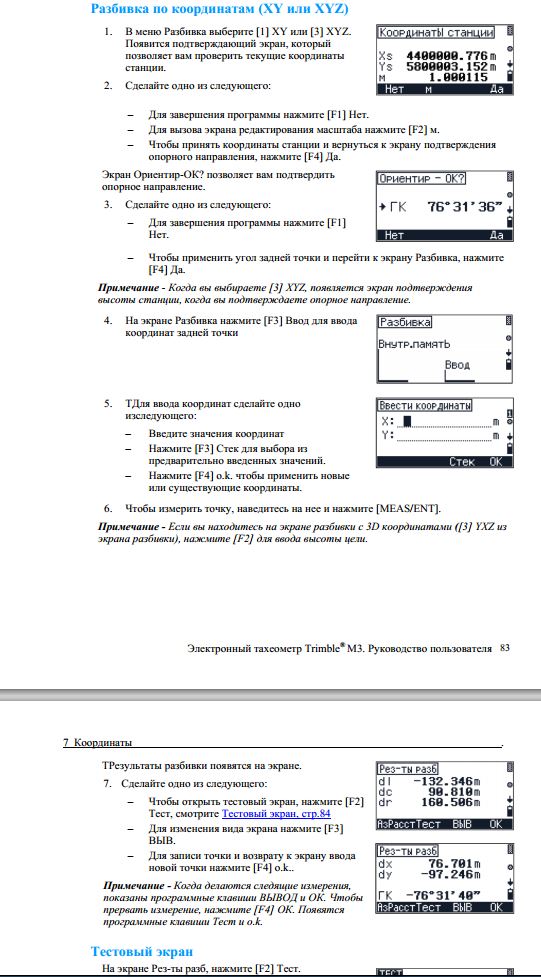

ПРИНЦИП РАЗБИВКИ ПО КООРДИНАТАМ Х У

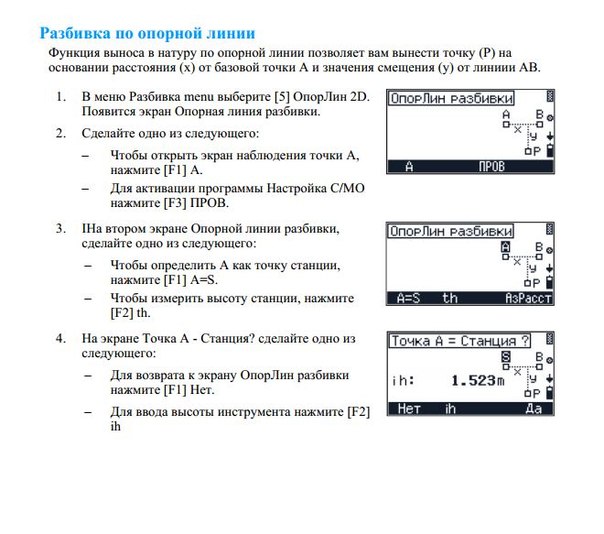

ПРИНЦИП РАЗБИВКИ ПО ОПОРНОЙ ЛИНИИ

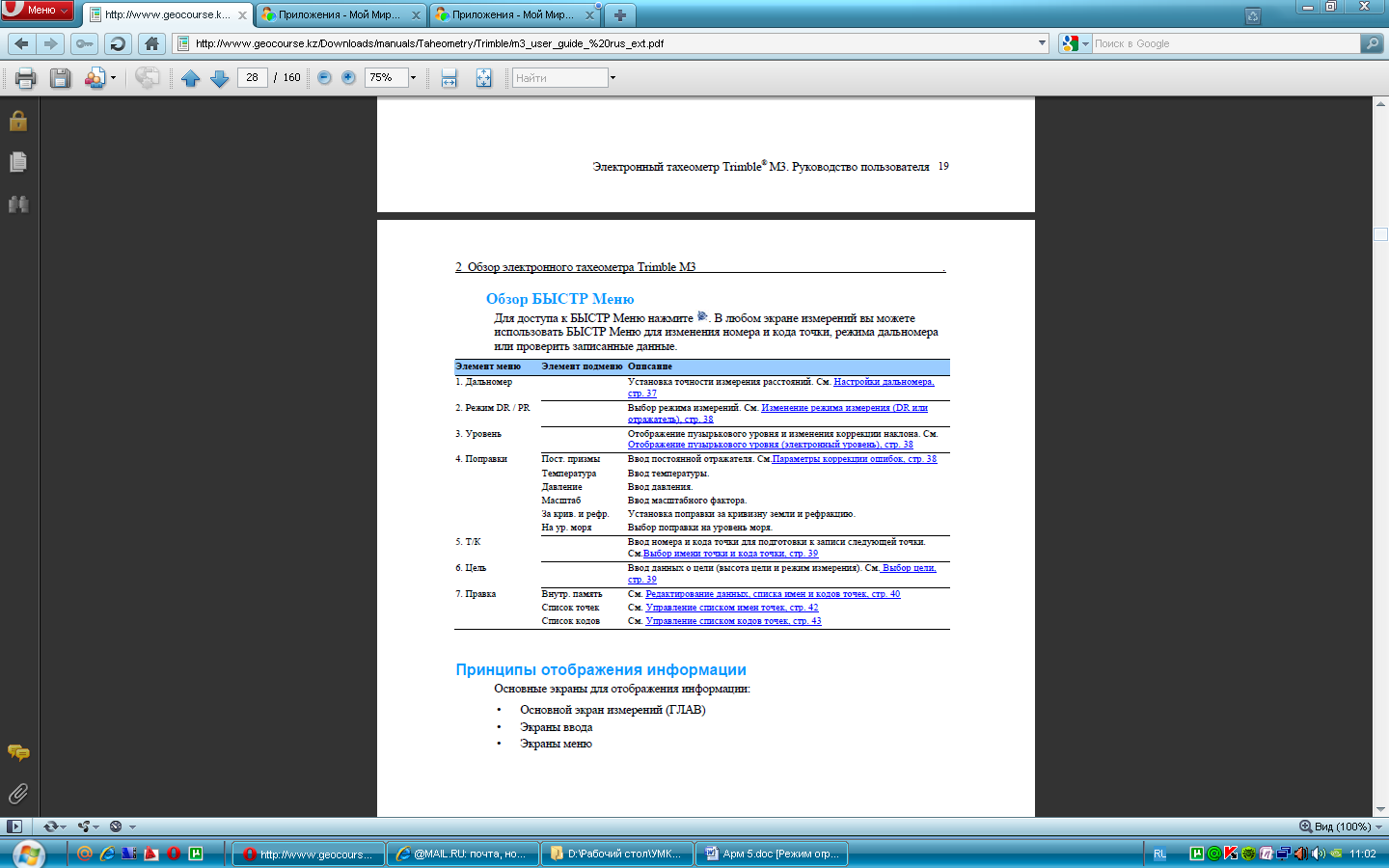

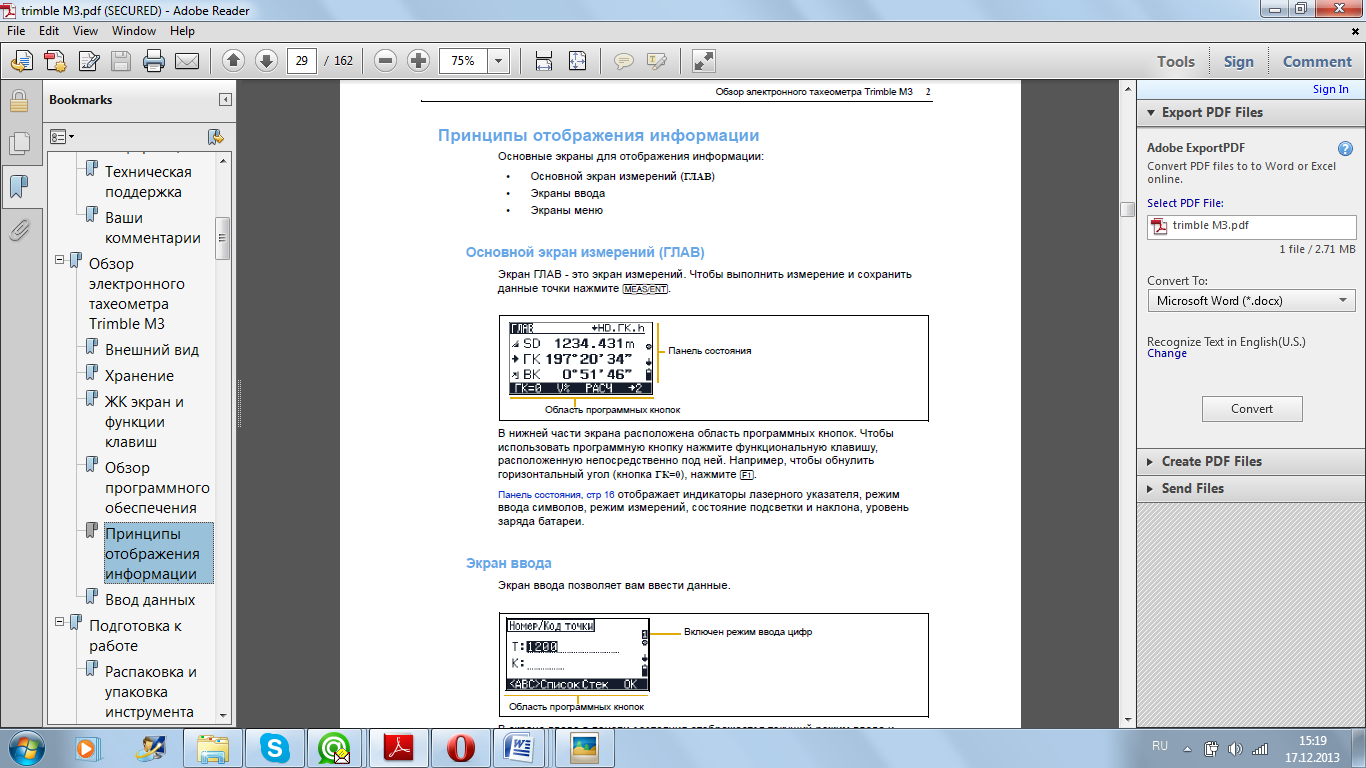

ПРИНЦИПЫ ОТОБРАЖЕНИЯ ИНФ

РАБОТА С ПРЕКТОМ

РЕЖИМ ЗАПИСИ ИЗМЕРЕННЫХ

РЕЖИМЫ СЪЕМКИ

В электронных тахеометрах расстояния измеряются по разности фаз испускаемого и отраженного луча (фазовый метод), иногда (в некоторых современных моделях) по времени прохождения луча лазера до отражателя и обратно (импульсный метод). Точность измерения зависит от технических возможностей модели тахеометра, а также от многих внешних параметров: температуры воздуха, давления, влажности и т. п. Диапазон измерения расстояний зависит также от режима работы тахеометра (отражательный или безотражательный). Дальность измерений при безотражательном режиме напрямую зависит от отражающих свойств поверхности, на которую производится измерение. Дальность измерений на светлую гладкую поверхность (штукатурка, кафельная плитка и пр.) в несколько раз превышает максимально возможное расстояние, измеренное на темную поверхность. Максимальная дальность линейных измерений: для режима с отражателем (призмой) – до пяти километров (при нескольких призмах еще дальше); для безотражательного режима – до одного километра. Модели тахеометров, которые имеют безотражательный режим могут измерять расстояния практически до любой поверхности, однако следует с осторожностью относиться к результатам измерений, проводимым сквозь ветки, листья, потому как неизвестно, от чего отразится луч, и, соответственно, расстояние до чего он промеряет. Существуют модели тахеометров, обладающие дальномером, совмещенным с системой фокусировки зрительной трубы. Преимущества таких приборов заключается в том, что измерение расстояний производится именно на тот объект, по которому в данный момент выставлена зрительная труба прибора.

СИСТЕМЫ КООРДИНАТ ИСПОЛЬЗУЕМЫЕ

Введение Прямоугольная система координат на плоскости

Прямоугольная система координат на плоскости образуется двумя взаимно перпендикулярными осями координат X'X и Y'Y. Оси координат пересекаются в точке O, которая называется началом координат, на каждой оси выбрано положительное направление. В правосторонней системе координат положительное направление осей выбирают так, чтобы при направлении оси Y'Y вверх, ось X'Xсмотрела направо.

Четыре угла (I, II, III, IV), образованные осями координат X'X и Y'Y, называются координатными углами или квадрантами (см. рис. 1).

Рис. 1

Положение точки A на плоскости определяется двумя координатами x и y. Координата x равна длине отрезка OB, координата y — длине отрезка OCв выбранных единицах измерения. Отрезки OB и OC определяются линиями, проведёнными из точки A параллельно осям Y'Y и X'X соответственно. Координата x называется абсциссой точки A, координата y — ординатой точки A. Записывают так:  .

Если точка A лежит в координатном углу I, то точка A имеет положительные абсциссу и ординату. Если точка A лежит в координатном углу II, то точка A имеет отрицательную абсциссу и положительную ординату. Если точка A лежит в координатном углу III, то точка A имеет отрицательные абсциссу и ординату. Если точка A лежит в координатном углу IV, то точка A имеет положительную абсциссу и отрицательную ординату.
