63. Технология усиления каменных конструкций металлическими обоймами.

Ж/б обойма выполняется из бетона класса С20/25 и выше с использованием арматуры класса s240, s400.

Шаг поперечной арматуры принимается не более 150мм. Толщина обоймы определяется расчетом, но в пределах 4-12см.

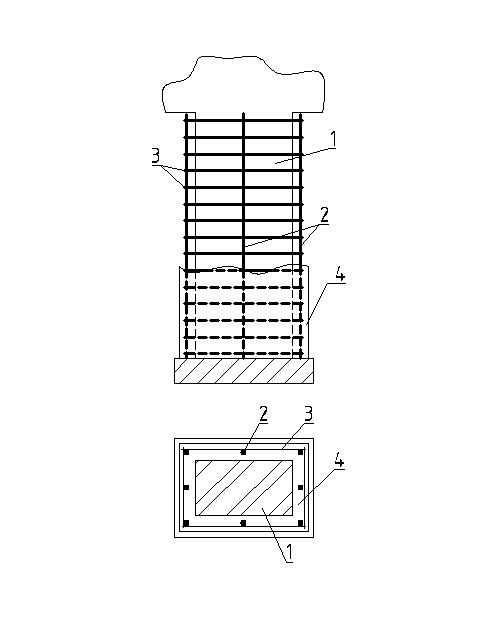

1. Усиливаемая колонна

2. Продольные стержни диаметром 6-12мм.

3. Хомуты, диаметр 6-10мм.

4. Бетон класса С20/25 или раствор марки М45-100.

Обойма из армированной кладки выполняется из кирпича марки не ниже 100 и на растворе не ниже М50. Кладка армируется сетками, диаметр стержней 3-5мм.

Эффективность ж/б и цем. обойм определяется диаметром стержней, прочностью бетона и р-ра, сечением обоймы, состояние кладки, и характером приложения нагрузки на конструкцию.

Для усиления эффекта обжатия кирпичной кладки применяют преднапряженные обоймы. Преднапряжение создается в продольных и поперечных стержнях.

Рис. Преднапряженная обойма.

1.Усиливаемая стена.

2.Мет. пластина с отв. Для тяжей.

3.Тяжи-связи.

5.Арматурные сетки, приваренные к пластинкам.

6. арматурные сетки привар. К стержням.

Преднапряжение кроме механического способа можно достичь и термическим – сваркой разогретых до 100гр. Стержней каркаса.

Кроме ж/б обойм можно применять и металлические обоймы.

Т ак же как и в ж/б обоймах, в мет. Обоймах если ширина больше толщины в 2 раза, требуется установка доп. Поперечных связей. Эти связи устанавливаются между ветвями обоймы в спец. Просверленные отв. Расстояние между связями по высоте – не более 1м, и по длине стен – 75см.

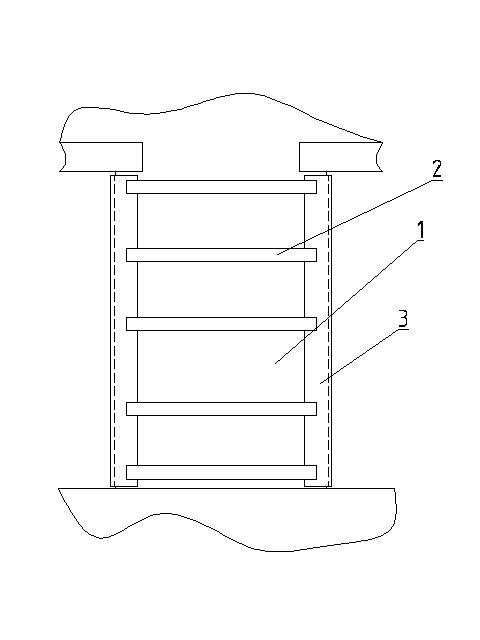

1. Усиливаемый простенок.

2. Мет. планки.

3. Уголки.

64. Причины, обуславливающие необходимость усиления оснований и фундаментов.

Причины:

1. Высокая нагрузка на фундаменты.

2. Разрушение кладки фундамента или его ГИ.

3. Высокая деформативность грунтов.

4. Непрерывное развитие недопустимых перемещений конструкций.

5. Ухудшение условий экспл. Фунд., либо грунтов.

65. Типы и состав цемента для бетонных работ при реконструкции.

Разновидности цементов:

-Быстро твердеющий портландцемент (БТЦ) отличается от обычного интенсивным нарастанием прочности в первые трое суток твердения.

-Особо быстро твердеющий портландцемент (ОБТЦ) являетразновидностью быстротвердеющего.

- Сверхбыстротвердеющий портландцемент (СБТЦ) имеет нормированный химико-минералогический состав.

-Портландцементы с органическими добавками. Эти добавки пластифицируют бетонные и растворные смеси, улучшают их удобоукладываемость. Кроме того, бетоны и строительные растворы, изготовляемые на цементах с органическими поверхностно-активными добавками, отличаются повышенной морозостойкостью и сопротивляемостью коррозии.

-пуццолановый портландцемент. Такой цемент характеризуется несколько замедленным нарастанием прочности в начальный период твердения и сравнивается по прочности с обычным портландцементом лишь к 3...6 месяцам твердения. С понижением температуры твердения нарастание прочности еще больше замедляется и при t= +10 °С практически прекращается. При повышенных же температурах твердение такого цемента происходит более интенсивно, чем обычного портландцемента. Поэтому изделия на таком цементе целесообразно подвергать тепловлажностной обработке;

- шлакопортландцемент. По свойствам шлакопортландцемент аналогичен пуццолановому.

-безусадочный цемент. степень расширения его невелика и лишь компенсирует усадку. Поэтому такие цементы как бы сами себя уплотняют, делая бетон водонепроницаемым.

-Напрягающий цемент обладает способностью к более значительному расширению — до 4%. Этим свойством как функцией химической энергии пользуются при изготовлении предварительно напряженных железобетонных конструкций вместо более сложного механического или термического напряжения арматуры.
