48. Технология восстановления железобетонных усиливающих конструкций

Усиление может производиться как в случае изменения нагрузки на констр., так и при сохранении нагрузок и расчетной схемы. В последнем случае при уселении фактически необходимо восстановить конструкцию в проектном виде. Основными примерами восстановления не сильно поврежденных констр. является мероприятия по:

• заделка трещин в бетоне и ж/б

• восстановление разрушенных слоев бетона

• усиление поврежденной ЖБК, работающей на восприятие поперечной нагрузки. Предполагается, что указанное нагружение в констр. возникает вследствие однократного воздействия каких либо внешних факторов, причем дальнейшая работа конструкции предполагается при воздействии нагрузок, не превышающих критических.

Трещины в бетоне и ж/б констр. заделываются цементно-песчанным р-ром марок 150,200. Короткие и не глубокие трещины разделываются фризой до ширины более 10мм. После этого они заполняются р-ром или нагнетаются с применением специальных приспособлений. При больших повреждениях( широких трещинах)кроме заделки трещин рекомендуется усиливать к-цию обоймой или рубалками из ж/б. Восстановление защитного слоя бетона производиться следующими методами:

1. Оштукатуривание конструкций плотным цементным р-ром (М150,М200)

2. Обетонирование бетоном, имеющим прочность на класс выше, чем старый бетон

3. Торкретирование плотным р-ром

П ри всех способах при восстановлении защитного слоя бетона производятся подготовительные работы с конструкцией (насечки и т.д.). В случае коррозии арм-ры для компенсации прокоррозировавшей её части применяют накладки из арматурной стали, привариваемых к рабочей арматуре.

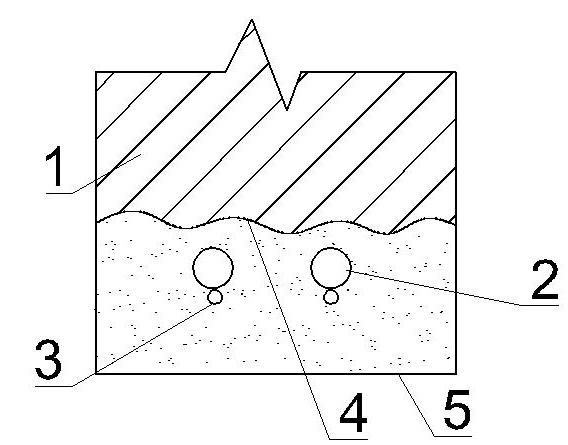

Обетонирование цементным бетоном

1-восстанавливаемая конструкция

2-Рабочая арматура

3-накладки, привареваемые к рабочей арматуре (из стали)

4-Подготовленная поверхность

5-востановленный защитный слой бетона, наносимый бетонированием или торкретированием

Торкретирование цем.-песч. р-ром

1-Востановленная конструкция

2-рабочая арматура

3-Расчищенная поверхность конструкции

4-арматурная сетка из проволки, прив. к раб. арм-ре Д=5-6мм, ячейка 50х50мм

5- Восстановленный защитный слой из р-ра М150-200

49.Технология восстановления несущей способности опорных частей изгибаемых элементов

Восстановление несущей способности изгибаемых элементов при разрушении их опорных частей как и вообще усилений указанных элементов на восприятие поперечных сил целесообразно производить посредством увеличения сечения поперечной и наклоннннойарм.

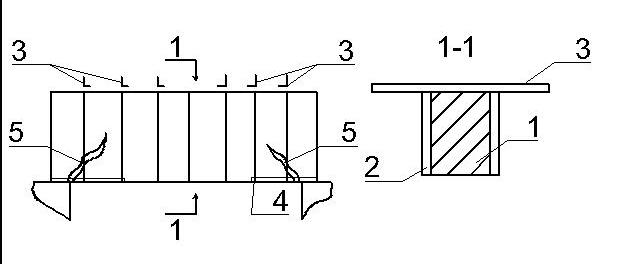

Простым по трудоемкости способом явл. усиление вертикальными накладными хомутами:

1. Усиливаемая балка

2. хомуты с гайками

3. поперечное усиление

4. продольное усиление

5. трещина в бетоне

Для устройства хомутов необх. предварительно пробить отверстия с обеих сторон балки, затем снизу балки в отверстия заводятся хомуты. При этом на каждой грани балки под хомуты устраиваются прокладки из уголков. Хомуты имеют на концах резьбу. После подвязки хомутов сверху балки, на их концах одеваются накладки из полосовой стали.
