44. Трещины в плитах и панелях перекрытий
Для плит перекр характерно развитие трещин силового происхожд на нижн растянутой поверхности.
При этом сжатая зона может быть не нарушена. Смятие бетона сжатой зоны указывает на опасность полного разрушения плиты. Перекрытия пром предприятий работают в сложных условиях, испытывая технологич перегрузки, ударные и вибрационные воздействия, а также влияние массы.
Трещины плиты перекр образуются от усадки бетона и коррозии арм.

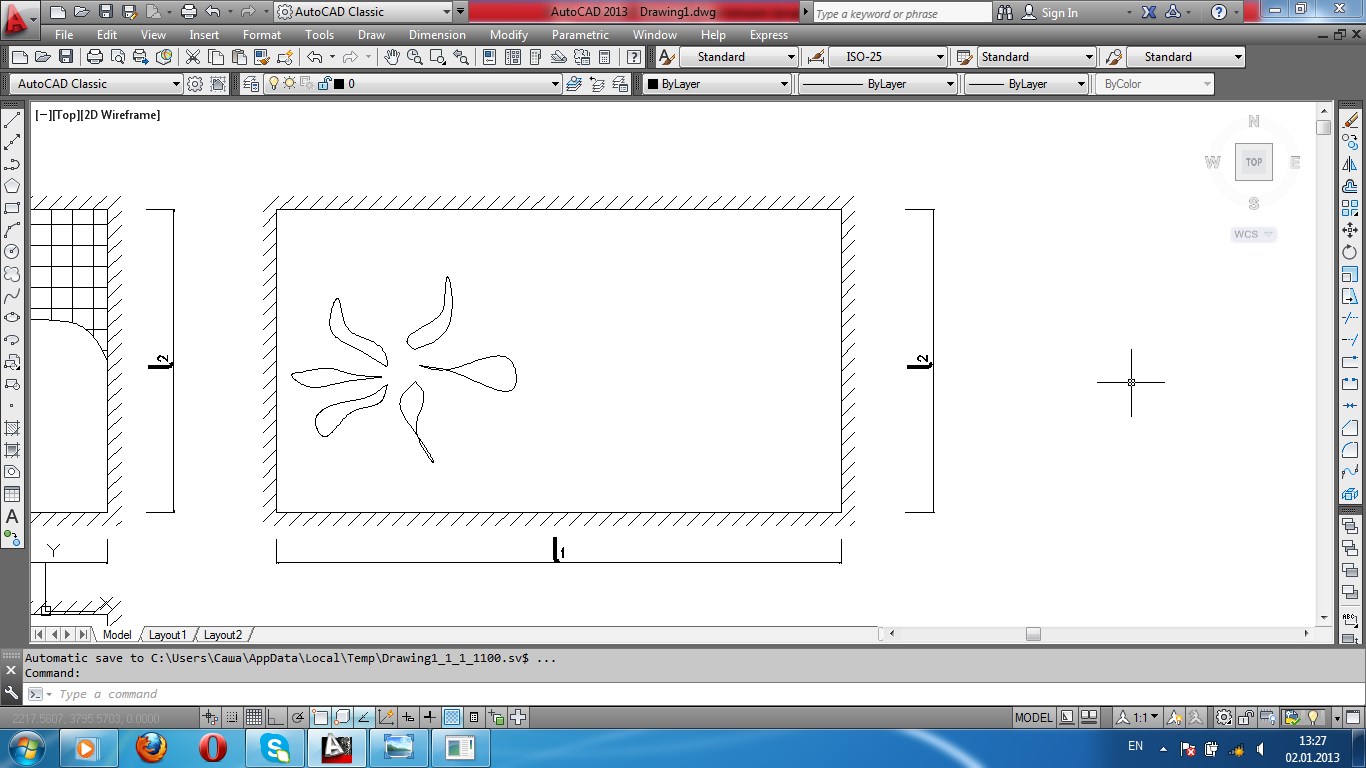

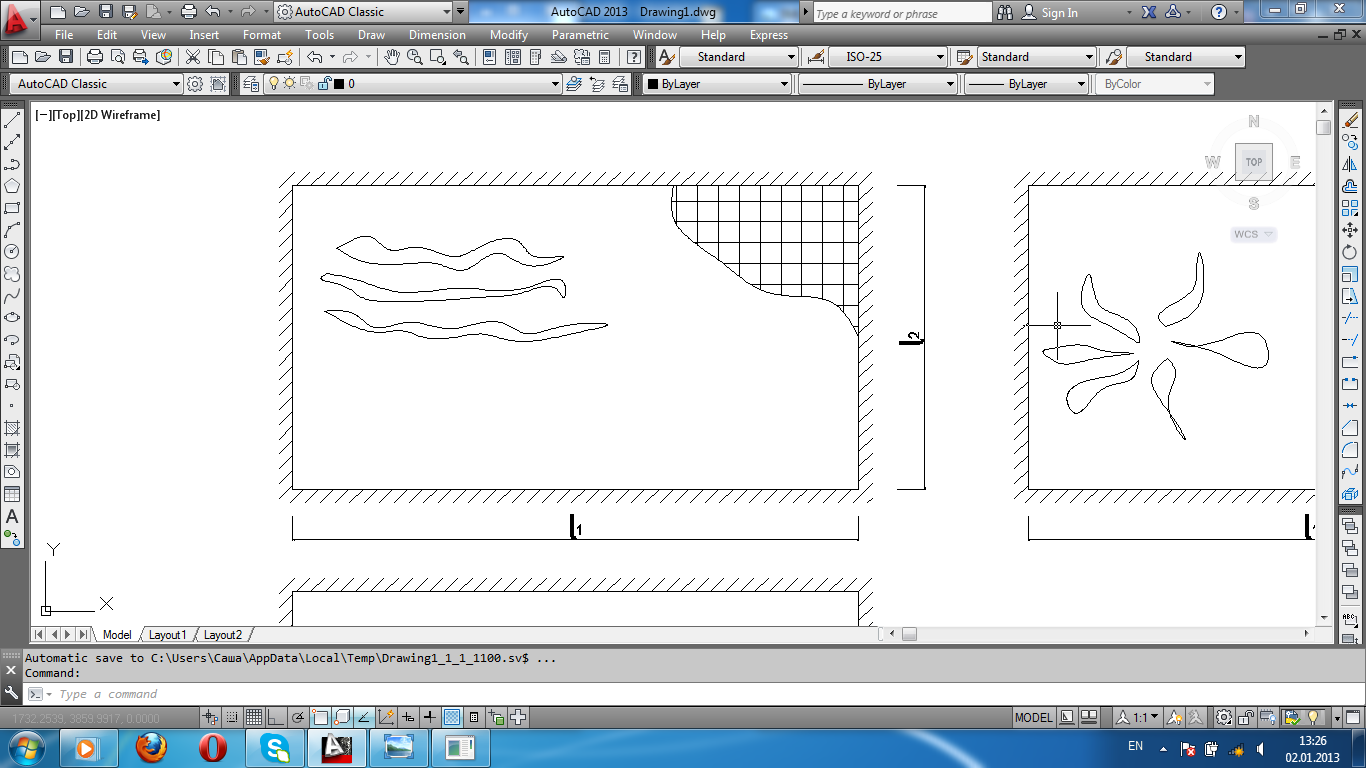

Хар-р трещин обусловлен силовым возд., зависит от статич схемы плиты перекрытия , вида и хар-ра действ нагр., способа армир и соотнош пролетов.
При этом трещины расположеные ┴ - но главн растягив напряжениям. Причинами широкого раскрытия силовых трещ обычно явл перегр плиты, недост кол-во раб арматуры или неравномерн ее размещение. Если ширина раскрытия трещин превышает 0,5мм плиты усиливают методом наращивания с дополнительной арматурой.

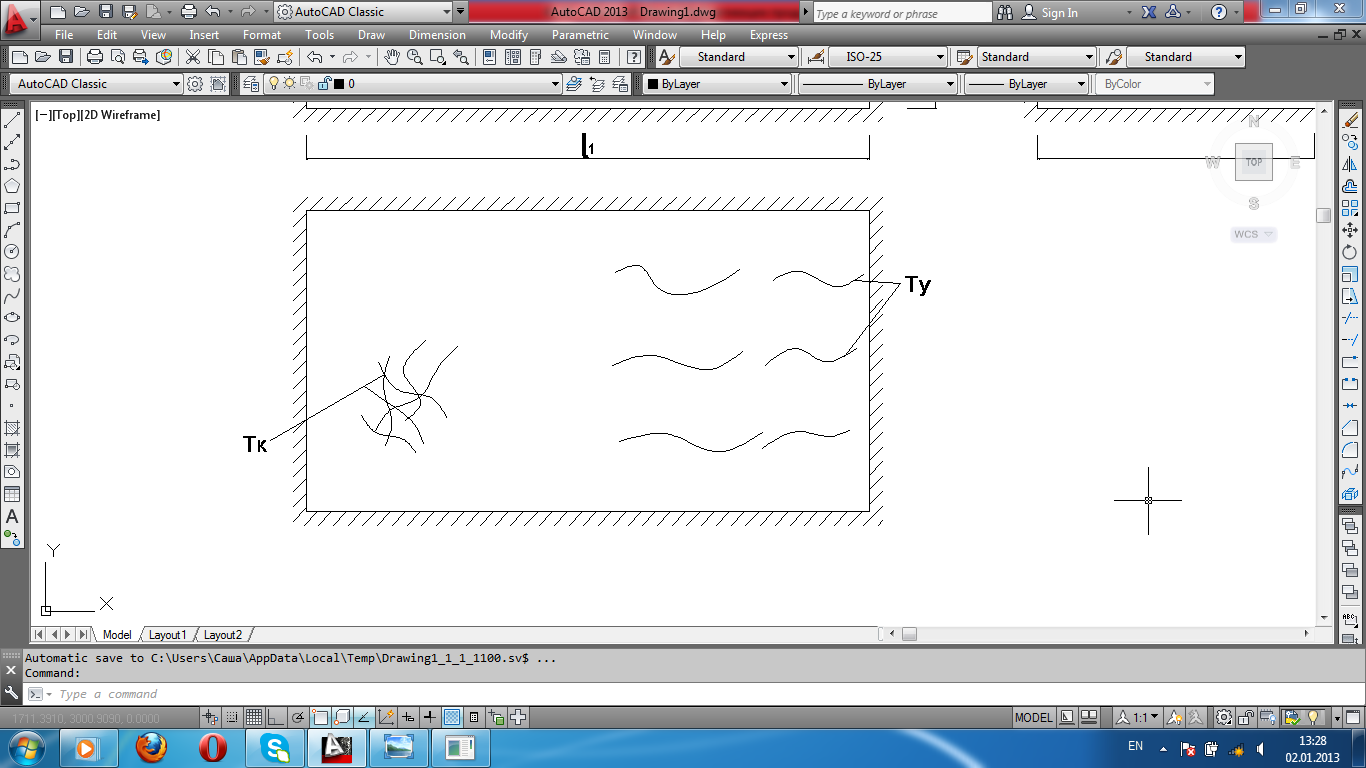

Усадка трещин при ширине раскрытия 0,1 мм не опасна и абычно устраняется оштукатуриванием поверхности. Характер образования трещин от эксплуат нагрузки ребристых панелей перекрытия практически не отлич от балок и плит.
Однако в них часто встреч и технологич деформ в виде щелеобразн раковин и усадочных трещин. К ним относ трещ., идущие вдоль арм стержней и возникающие от разрыва уплотнений бетонной смеси при вибрации; продольные щелеобразные раковины под арматурн стержнями м от зависания бетонной смеси; трещины от деформ при темрич обработке; усадочн трещ при жестком режиме тепловлажносной обработки, высоком расходе вяжущего.
Для многопустотных панелей перекрытия характ технологич трещины в ребрах между пустотами, а также продольн трещины в верхней полке вдоль пустот.
Полки панелей
Нормальные в продольном ребре
Наклонные в продольном ребре
Продольные в поперечном ребре
Силовые трещины в пустотных панелях соответствуют недостаточной прочности по нормальному сечению.
Панели перекрытий с технологическими трещинами с шириной раскрытия балки 0,2 мм отбраковываются.
45. Дефекты каменных (кирпичных) конструкций
При обследов. каменных конструкций необх. выявить несущие элементы, их структуру, состояние арматуры ( в армокаменных констр.)и закладных деталей. Важно установить р-ры и хар-р дефектов разрушений, сколов и трещин. Необх. выяснить нарастают ли трещины во времени или нет, с этой целью на трещины ставят маяки.
Трещины в несущ. каменных конструкциях соответствуют стадиям трещинообразования. Одновременно выделяют факторы, вызывающие возможность образования трещин:
Низкое качество кладки, т.е. плохие растворные швы, несоблюдение перевязки, забутовка с нарушением технологии и т.д.
Недостаточная прочность кирпича и р-ра ( трещиноватость, криволинейность, пониженная марка р-ра)
Совместное применение в кладке разнородных по прочности и деформированию каменных мат-лов (глиняного, керамич., силикатного)
Понижение кач-ва работ в зимнее время (использ. кирпича с наледью, прим. замерших р-ров)
Использ. каменных мат-лов не по назначению (силик. кирпича в условиях повышенной влажности)
Отсутствие температурных-усадочных швов или недопустимо большое расстояние между ними
агрессивное воздействие среды (кислотное, щелочное, солевое) Попеременное замораживание/оттаивание, а также увлажнение/высушивание
Неравномерная осадка зд. и сооруж.
Трещины в кирпичных стенах
Явление распространенное, причинами которого могут быть, как внешние так и внутренние силовые воздействия, обусловленные особенностями физ-механич св-в кладки и влиянием окружающей среды. В значительной степени способствует образованию трещин неравномерная осадка фундамента.
р
ис.

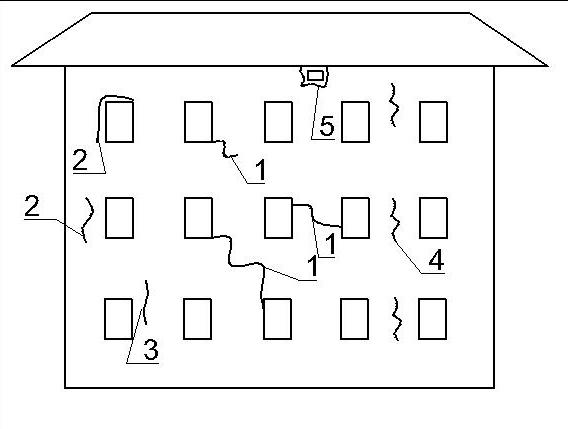

Трещинообразование наружной стены
кирпичного здания
1-Трещины неравном. осадки фундамента (подмачивание, вибрация, замораживание)
2- Трещины от недостаточной площади операния перемычки
3- Трещины от недостаточной прочности кирпича
4- Трещины по большой длине температурного шва
5- Трещины от температурной деформации стен
Хаотично расположенные трещины часто возникают в сооруж, оказавшихся в непосредственной близости от места забивки свай, особенно в старых зд-иях, в которых износ кирпичной кладки достигает 40% и более.
При разработке рекомендации о дальнейшей эксплуатации зд. необх определ. хар-ку кладки:
Прочность кирпича ( марка кирпича)
марка р-ра из кирпичной кладки
плотность, влажность, морозостойкость, водонепроницаемость
