42. Трещины в изгибаемых и предварительно напряженных конструкциях

Хар-ми явл Трещины, возник в изгиб эл-тах., ┴ -х продольной оси вследствие появления растякивающих напряжений в зоне действия max изгиб моментов и трещины наклонные к продольной оси, вызв главными растягивающими напряжениями в зоне действия существенных перерезывающих сил и изгиб моментов.

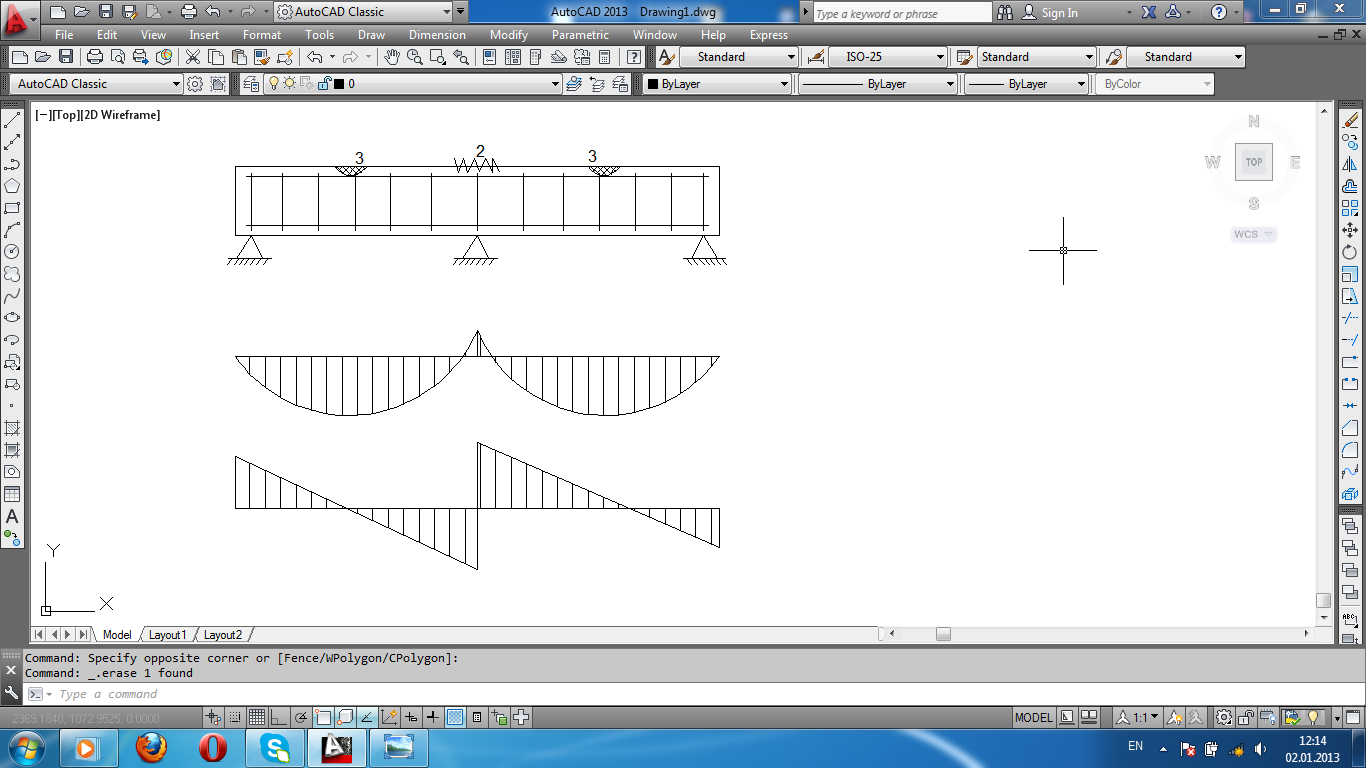

Основные хар-ные трещины изгиб ж/б к-ций, работающих по балочной форме:

  1. Норм трещины в зоне max изгиб момента

  2. Норм трещины в зоне max поперечной силы

  3. Трещины разрушения в сжатой зоне эл-та

Норм трещ имеют max ширину раскрытия в крайних растягивающих волокнах в сечениях элемента

Накл трещ начинают раскрываться в средней части боковых граней эл-та в зоне действия max касат напряж, и затем развив в сторону растянутой грани.

Разруш бетона сжатой зоны сечений изгиб эл-тов указ на исчерпание несущей способности к-ции.

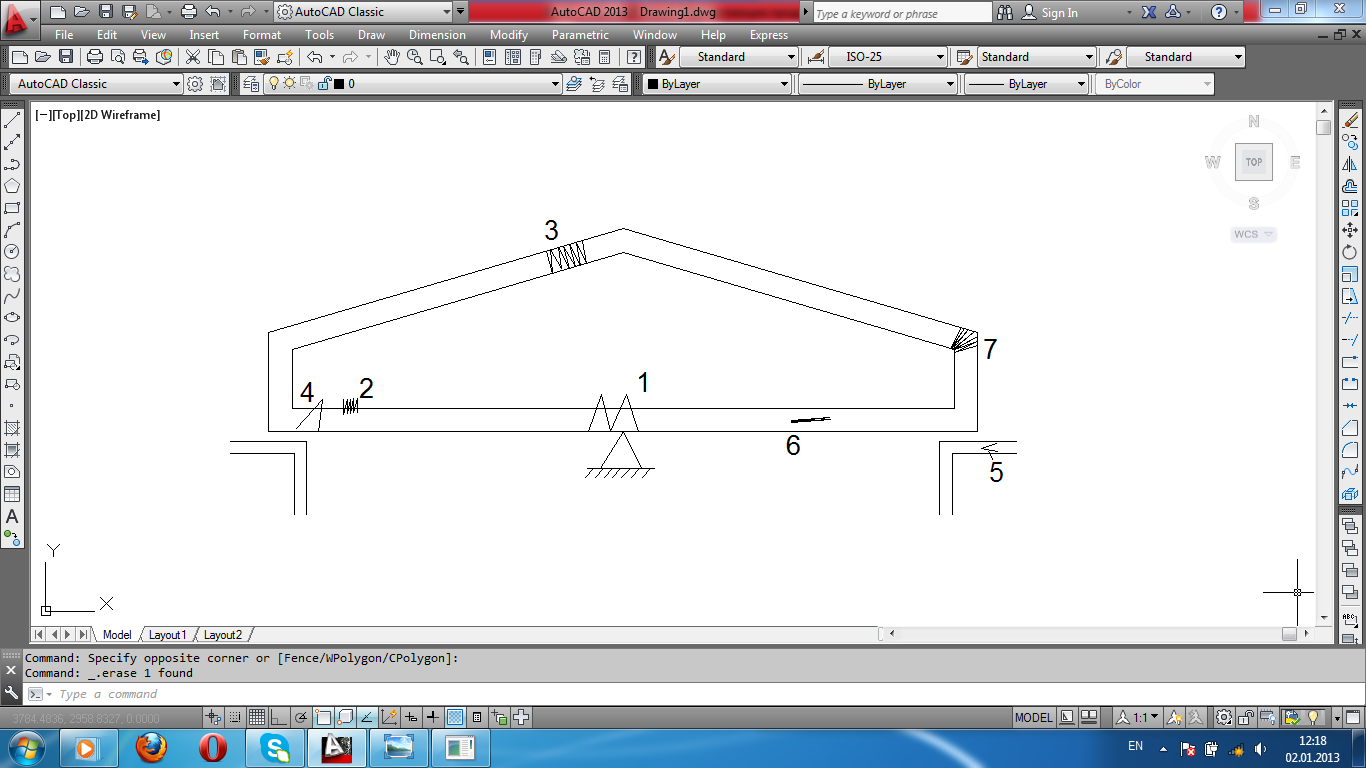

Трещины в предаварительно напряж к-ции

К-ции, армированные высокопрочной арматурой, изготавл преднапряженными с повышенными требованиями к трещиностойкости.

Появление трещин всегда свидет либо о серьезных технолоигических недоработках, либо о перегрузке

Причины возникновения трещин:

  1. Возникает вследствие малого преднапряжения или перегрузки балки по норм сечению.

  2. Свидетельств о перегрузке накл сечения балки ( несоотв класса бетона проекту) или его заниженное значение, большой шаг поперечной арматуры

  3. Свидетельствует о перегрузке нормального сечения

  4. Низкий класс бетона, его недостат прочность в момент создания предварит напряж вызывает нарушение анкеровки арматуры.

  5. И 6) вызваны силовым обжатием бетона преднапр арматуры. Эти трещ свидет о недостат косвенном армир в зоне анкеровки преднапр арматуры.

  1. Непроектное расположение закладн деталей со смежной конструкцией.

43. Трещины в сжатых элементах

Появление прод трещин в сжатых эл-тах свидет о разрушении связей с потерей устойчивости продольной сжатой ар-ры из-за недост колич поперечного косвенного армирования.

Деф в виде трещ и отслоения бетона вдоль арматуры ж/б эл-в могут быть вызваны коррозионным разрушением арматуры. В связи с этим происходит уменьшение сцепления прод и попер арм с бетоном.

Хар-р трещинообразов зависит от эксцентриситета прил нагр. При больших эксценитрис. В растянутой зоне могут образоваться горизонтальные трещ, свидетельствующие о перегрузке колонны или недост армировании. При малых эксцентрис появл вертик трещины, являющиеся следствием перегрузки колонны или низкого класса бетона.

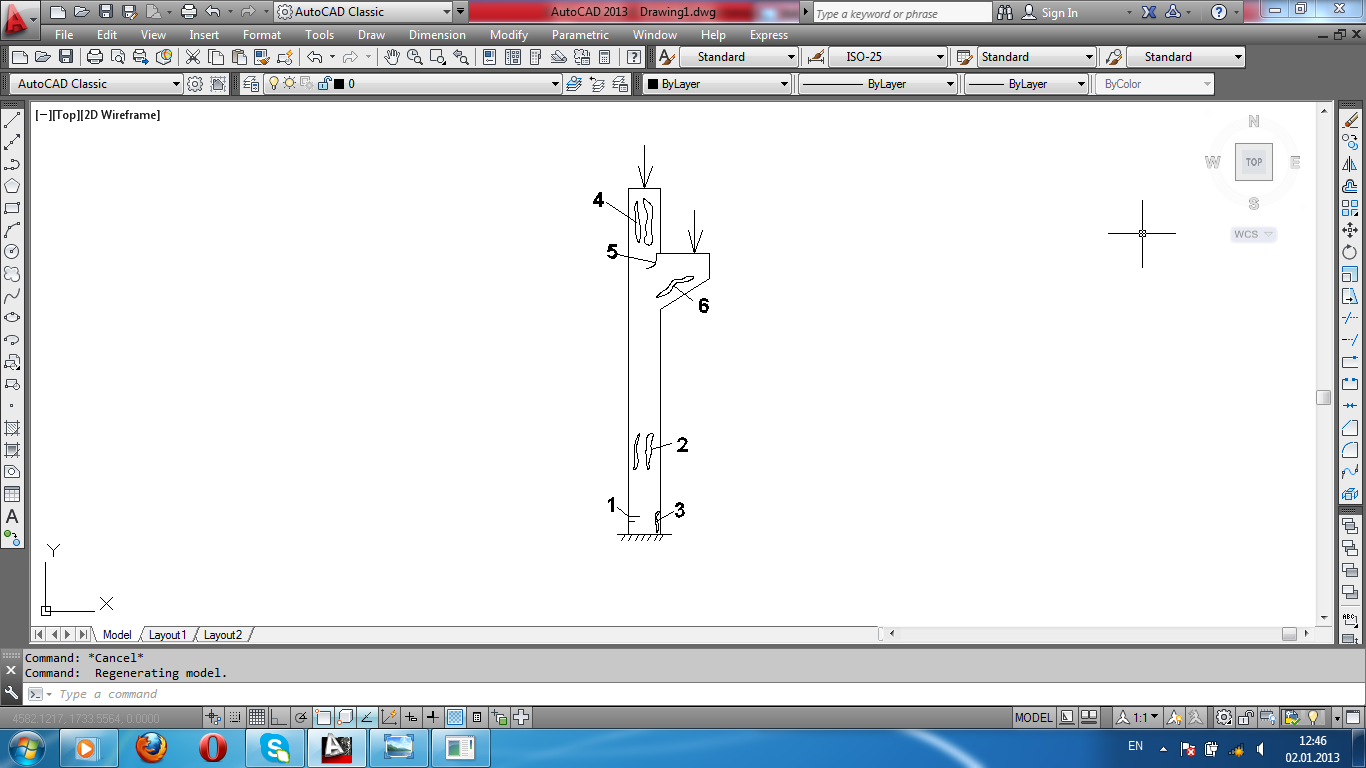

Трещинообразование в колоннах сплошного сечения

А) Трещ от действ эксплуат нагрузки

1) Трещ от действия(перегрузки) колонны, недостающей прод рабоч арматуры

2) Перегрузка колонны при малом эксцентрис, сниженный класс бетона

3) Потеря местной устойчивости в прод арматуре

4) Маленький класс бетона

5) Недостаточное кол-во арм в консоли, перегрузка арматуры.

6) Недостат армиров консоли горизонт и наклонными стержнями

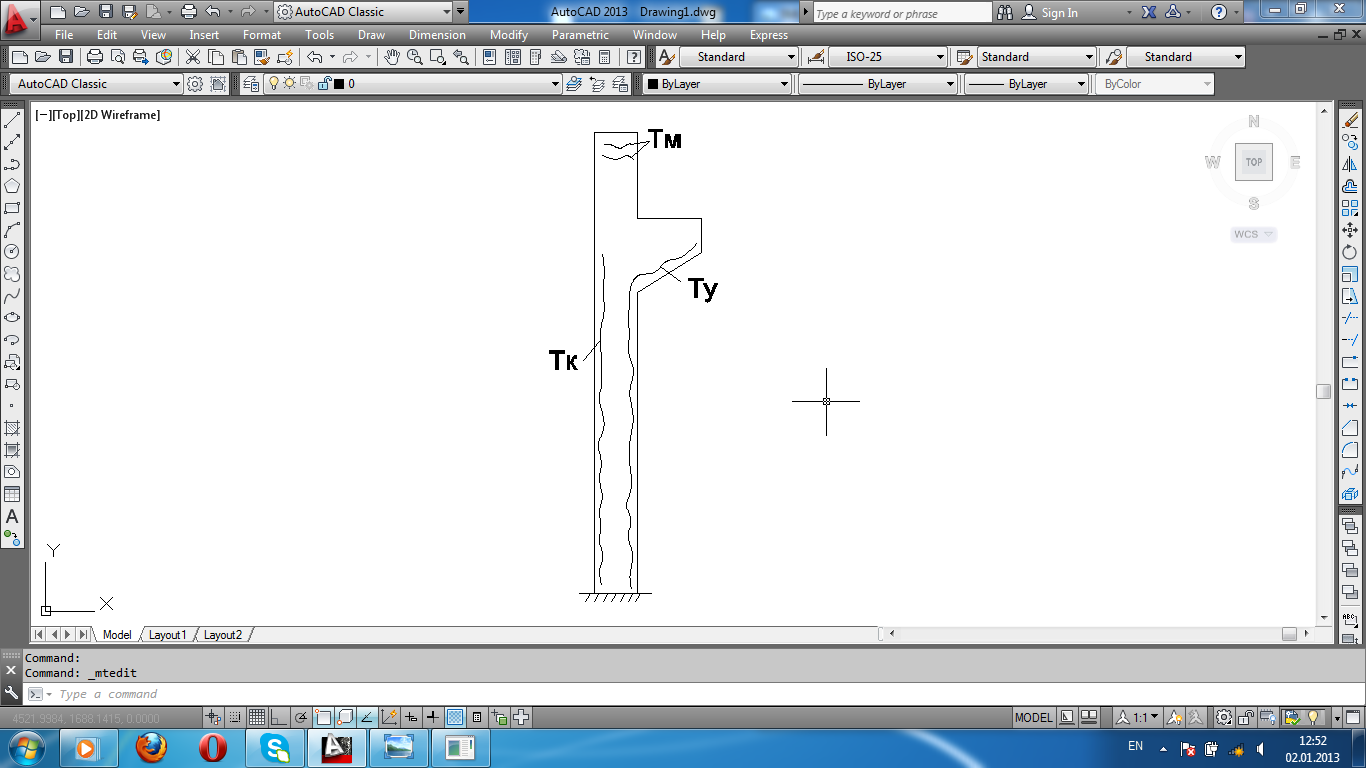

Б)

Ту- трещины от усадки бетона

Тк- трещ от коррозии арматуры

Тм- монтажные накрузки
