27. Мельницы Гидрофол и Аэрофол.
Работа мельниц без мелю-щих тел основана на том, что для измельчения материала применяются куски этого же материала, т. е. происходит так называемое самодробле-ние.
Компания «Аэрофол-Мил» (США) выпускает барабанные мельницы без мелющих тел, предназначенные для дробления и помола материалов на предприятиях асбестовой, керамической, металлургической, гипсовой, тальковой и других отраслей промышленности. Мельница работает в замкнутом цикле с сепаратором. Материал в мельницу загружается в кусках размером до 450 мм размалывается до сравнительно высокой тонины помола.
Рис. 65. Барабанная
мельница без мелюших тел
двигателя через редуктор и венцовое зубчатое колесо 5. С внутренней стороны барабан выложен броневыми плитами, при этом в боковых плитах имеются треугольные выступы, которые обеспечивают отбрасывание крупных кусков к центру, предупреждая тем самым разделение в последующем кусков по крупности. Барабан вращается с числом оборотов, составляющим 85—90% от критического (см. гл. VIII, § 2), при этом материал непрерывно поднимается и обрушивается. Крупные куски материала при падении дробятся сами и измельчают меньшие по размерам.
Н
Гидрофол
В мельнице может измельчаться материал влажностью до 3—4,5% без понижения производительности. При применении продувки горячими газами влажность материала может доходить до 12 %. По данным фирмы «Аэро-фол-Мил», производительность мельницы диаметром 5,2 м и длиной 1,56 м при помоле талька составила 12,5 т/ч по готовому продукту, в котором частицы размером менее 44 ммк составляли 91,5%. Удельный расход мощности был равен 44 квт-ч/т.
Мельницы для бесшарового измельчения эффективны в тех случаях, когда нежелательно наличие в готовом продукте металлических частиц, появляющихся вследствие износа шаров.

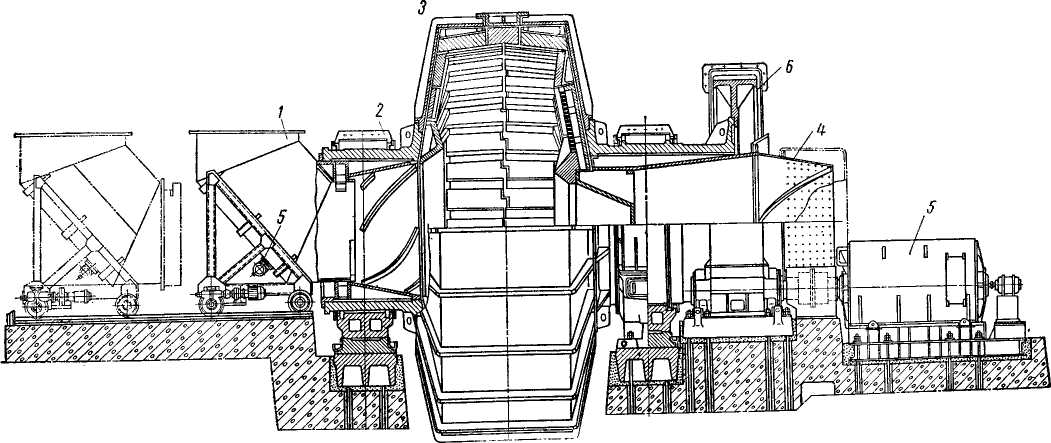

Сызранский завод тяжелого машиностроения изготовил промышленную мельницу диаметром 7,2м для мокрого измельчения, работающую в замкнутом цикле с классифицирующими аппаратами. Материал в мельницу (рис. 66) загружается при помощи питателя 1 с вибратором 2 и через пустотелую цапфу поступает в барабан 3. Куски материала специальными лифтерами, а также за счет центробежной силы инерции поднимаются при вращении барабана и затем, падая и соударяясь друг с другом и с футеровкой, разрушаются. Измельченный продукт проходит через разгрузочную цапфу в барабанный конический грохот 4.
Привод барабана мельницы во вращение осуществляется от электродвигателя 5 через редуктор и зубчатое венцовое колесо 6.
