Б. Стрічкові фундаменти Під стіни: також влаштовують або зі збірних блоків, або монолітними.
Рис 10.6.
Стрічкові
фундаменти:
а -
монолітний; б - збірний суцільний; в -
збірний переривчастий; 1 - армована
стрічка; 2 - фундаментна стіна; 3 - стіна
будівлі, 4 - фундаментна подушка; 5 -
стіновий блок.
- Щоб зменшити об'єм залізобетону в
тілі фундаменту, іноді застосовують
ребристі залізобетонні блоки або плити
з кутовими вирізами (рис 10.7).

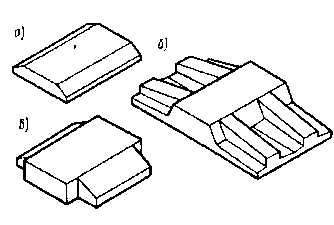

Рис 10.7.
Конструкції
фундаментних плит:
а - суцільна;
б - ребриста; в - з кутовими вирізами.
- Фундаментні стінові блоки (ФБС)
виготовляють з важкого бетону,
керамзитобетону або щільного силікатного
бетону. Ширина блоків приймають рівною
(або менше) товщині надземних стін, але
не менше 30 см.
Надземні стіни не
повинні виступати над фундаментними
більш ніж на 15 см.
Висота типових
стінових блоків становить 280 або 580 мм
(20 на цементний шов).
- Для підвищення
жорсткості споруди (вирівнювання осад,
антисейсмічні заходи тощо) збірні
фундаменти посилюють армованими швами
або залізобетонними поясами, влаштованих
поверх фундаментних плит або останнього
ряду стінових блоків по всьому периметру
будівлі на одному рівні.
Під колони:
влаштовують у вигляді одиночних або
перехресних стрічок і виконують, як
правило, в монолітному варіанті із
залізобетону. Можливо їх пристрій і в
збірному варіанті у вигляді окремих
блоків, що з'єднуються між собою з
подальшим омонолічіваніем стиків. в.
Суцільні фундаменти Виконуються,
як правило, з монолітного залізобетону.
- За
конструктивними особливостями
розрізняють:
Плитні
(гладкі, ребристі);
Коробчаті.
(Див. ріс.10.8)
Рис 10.8.
Суцільні
фундаменти:
а -
гладка плита зі збірними склянками; б
- гладка плита з монолітними склянками;
в - ребриста плита; г - плита коробчатого
перетину.
- Товщину плити визначають розрахунком
на моментні навантаження (від вигину у
двох взаємно перпендикулярних напрямках)
і виходячи з розрахунку на продавлювання
в місцях обпирання колон.
- Обпирання
колон здійснюється через збірні та
монолітні стакани, ребристі плити
з'єднуються з колонами за допомогою
монолітних склянок або випусків арматури.
м. Масивні
фундаменти
Виконуються
в монолітному варіанті.
З метою
скорочення обсягу бетону в тіло масивного
фундаменту закладають пустообразователі.
При передачі на такий фундамент
великих моментів (щогли, димові труби
тощо) доцільно його посилення анкерами,
що дозволяє підвищити стійкість споруди,
зменшити його розміри і масу.
Рис
10.9.
Масивний
фундамент з пустообразователямі:
1 -
фундамент, 2 - пустообразователі.
Вибір глибини закладання фундаментів з точки зору інженерно геологічних умов.
Розглянемо, як визначити глибину закладення фундаменту, залежно від гідрогеологічних і геологічних умов. Для цього потрібно слідувати декільком правилам.
• Несучий шар грунту потрібно вибирати з урахуванням нашарування поверхні, фізичного стану, розмірів граничних осад, стійкості основи, а також способу спорудження фундаменту.
• Необхідно передбачити врізку фундаменту в несучий шар на величину від 10 до 50 см.
• У разі якщо стисливість верхнього шару грунту набагато більше стисливості шару, підстилаючого його, то небажано залишати під підошвою підстави шар малої потужності.
• Потрібно закладати фундамент вище рівня грунтової води для запобігання водовідливу, а також для збереження первинної структури грунту.
• Якщо глибина залягання буде нижче грунтової води, тоді необхідно вирішити питання, що стосується збереження структури грунту в основі під час риття котловану та будівництва фундаменту.
• Глибина фундаменту для колон і стін будівель, в конструкцію яких входять неопалювані підвали, повинна починатися від підлоги підвалу і дорівнює половині глибини промерзання, визначеної розрахунковим шляхом.
• Перед початком промерзання, під час оцінювання рівня грунтових вод, потрібно врахувати також можливість появи верховодки, яка виникає найчастіше в дуже дощову осінь.
Важливо! Якщо розрахунок глибини закладення фундаменту показав значення, менше нормативної глибини промерзання, тоді потрібно захистити цей грунт від промерзання в будівельний період, а також від зволоження поверхневими водами.
Якщо глибина залягання підстави призначена менше розрахункової глибини промерзання, тоді грунт повинен бути захищений від поверхневих вод протягом всього будівельного періоду, а також періоду експлуатації підстави.
Мінімально можлива заглиблених ПІДСТАВИ
Якою має бути мінімальна глибина? Вона визначається глибиною промерзання грунту, розташуванням грунтових вод і ступенем пучиністості. Залежність пряма: чим більше води в грунті і чим вона ближче до поверхні, тим більшою буде глибина промерзання і сильніше буде сила обдимання, яка діє на фундамент по дотичній, знизу і збоку. Ці сили намагатимуться виштовхнути фундамент на поверхню і таким чином будуть його здавлювати. Для того щоб знизити дію цих сил потрібно його заглибити.
Крім заглиблення фундаменту, сили обдимання можна зменшити, якщо утеплити грунт за допомогою споруди спеціальної утепленої опалубки для підстави. Також можна повністю або частково змінити грунт, ущільнити його, дренувати або створити систему водовідведення. За нормами СНиП, глибина закладення фундаменту має мінімальне значення, яке може бути різним для кожної країни. Наприклад, у Великобританії цей показник становить 0,45 м, у нас - 0,5 м. Якщо грунт скельний і фізично просто неможливо заглибити фундамент, тоді його можна влаштувати безпосередньо на поверхні, тобто без заглиблення.
