Висновок

В даній курсовій роботі було розроблено ІВК для об’єкту екстракційної колони деасфальтизації, який є одним з об’єктів технологічного процесу установки деасфальтизації гудрону бензином (процес добен)

В другому розділі було підібрано технічні засоби автоматизації для контролю та управління по чотирьох каналах: температура сировини(гудрону) на вході в екстрактор, температура розчинника(бензинової фракції) на вході в екстрактор,тиск у екстракторі, густина сировини. В якості засобів для управління каналом температури було вибрано: перетворювач температури ТХАУ-250-ЕХ, Індикатор технологічний мікропроцесорний ИТМ-2. Для каналу тиску: перетворювач тиску ЗОНД-10-ИД, Індикатор технологічний мікропроцесорний ИТМ-20. Для каналу густини: густиномір радіоізотопний ПР- 1027М, Індикатор технологічний мікропроцесорний ИТМ-20.

В третьому розділі ми провели загальний розрахунок похибки вимірювання для кожного каналу окремо та системи в цілому. Отримане значення _ІВК= 2,09% можемо вважати прийнятним.

Підхід до здійснення метрологічного аналізу з використанням ентропійного коефіцієнта дає можливість, по-перше, не встановлювати довільним рішенням значення ймовірності, по-друге, прийняття інтервалу величини довіри, а також визначити точність вимірювання за концепцією невизначеності вимірювань, оскільки ентропійний коефіцієнт, який використовується при розрахунках стандартної невизначеності кожної складової сумарної невизначеності, яка розраховується за типом В (коли відсутні результати багаторазових спостережень, що дають можливість визначити вплив даної складової).

Список літературних джерел

1. Піндус Н. М., Долішня Н.Б. Інформаційно-вимірювальні комплекси у нафтовій та газовій промисловості. Практикум. - Івано-Франківськ: Факел, 2010.- с.

2. ЦюцюраВ.Д., ЦюцюраС.В. Метрологія та основи вимірювань. —Навч. посібн., К., "Знання -Прес", 2003.

3. Конспект лекцій з навчальної дисципліни «Контроль та вимірювання параметрів рідин і газів» / Укладачі: С.С.Антоненко, Е.В.Колісніченко. - Суми: Вид-во СумДУ, 2009. – 199 с.

4. Когутяк МЛ. Методичні вказівки для самостійної роботи при виконанні курсових робіт і проектів з дисциплін: "Технічні засоби автоматизації" та "Автоматизація ТП"

5. http: //www.microl.ua

6. http://www.kip.spektr.org

Додаток а

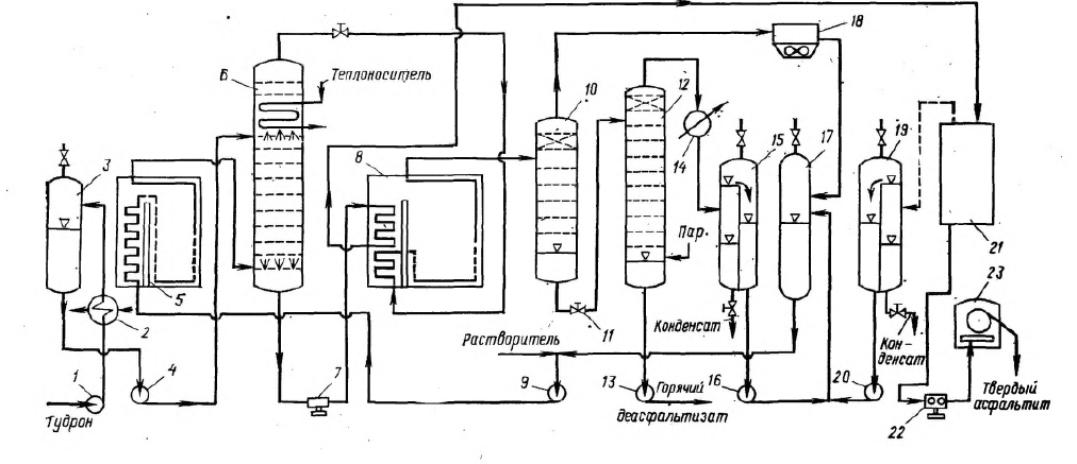

Рис. А1 - Технологічна схема установки деасфальтизації гудрону бензином (процес добен)

Де 1, 4, 7 , 9, 13, 16, 20 - насоси; 2 - підігрівач гудрону; 3, 17 - приймачі; 5,8 - трубчаста піч; 6 - екстрактор; 10 - сепаратор високого тиску; 11 - редукційний клапан ; 12 – випарна колона; 14 - конденсатор-холодильник; 15 - 19 - сепаратори-водороздільники низького тиску; 18 - апарат повітряного охолодження; 21 - секція регенерації розчинника з асфальтітового розчину; 22 - шестеренчатий насос гарячого асфальтиту; 23 - барабанний охолоджувач асфальтиту.
