ГБОУ СПО МО МОГТЭП
Специальность: 230111 «Компьютерные сети»
Отчет по учебной практике
Выполнил
студент группы 122/2
Зинченко А.А.
Осуществление монтажа кабельной сети и оборудования локальных сетей различной топологии.
Монтаж локальной компьютерной сети производится для совместного использования ресурсов и осуществления интерактивной связи как внутри одного офиса, так и за его пределами. Ресурсы — это данные, приложения и периферийные устройства, такие, как принтер, сканер, модем, жёсткий диск, дисковод или любое другое устройство, подключено к компьютеру.
В настоящее время наиболее распространённый сетевой проводник это витая пара.

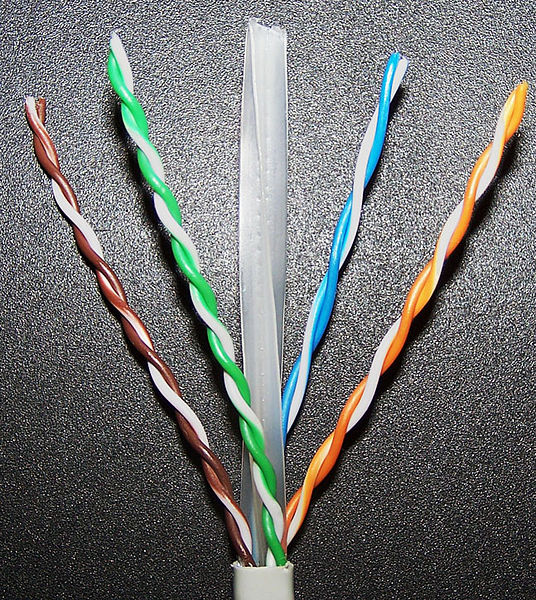

По структуре он напоминает многожильный телефонный кабель, имеет 8 медных проводников, перевитых друг с другом, и хорошую плотную изоляцию из поливинилхлорида (ПВХ). Обеспечивает высокую скорость соединения - до 100 мегабит/с (Около 10-12 Мб/Сек).
Существует неэкранированная и экранированная витая пара, помимо обычной изоляции у второго типа витой пары существует защитный экран, по структуре и свойствам напоминающий фольгу. При соответствующем заземлении экранированная витая пара обеспечивает отличную защиту от электромагнитных помех, даже при проводке вблизи электрораспределительного щитка и линий высокого напряжения отмечалась стабильная работа сети на скоростях свыше 90 Мбит. Кабель легко ремонтируется и наращивается с помощью обычной изоленты и ножниц. Несмотря на то, что по стандартам восстановлению повреждённый участок не подлежит, даже имея многочисленные участки восстановленных таким образом разрывов, сеть на витой паре работает стабильно, хотя скорость связи несколько падает. Кроме этого, в основанных на витой паре сетях можно использовать различные нестандартные проводники, позволяющие получить новые характеристики и свойства сети. Витая пара продается в большинстве компьютерных фирм.
Обжим витой пары.

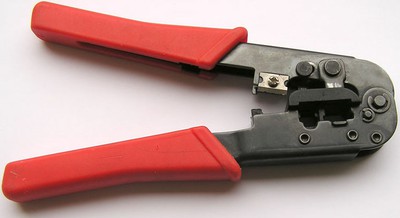

Для обжима витой пары потребуются специальные клещи и пара коннекторов RJ-45
Последовательность действий при обжиме:
1. Отрежьте кусок витой пары нужной длины от бухты, при этом можно воспользоваться резаком, встроенным в обжимной инструмент.
2. Аккуратно снимите изоляцию с кабеля на длину примерно 3 см. Для этого лучше использовать специальный инструмент для зачистки изоляции витой пары, его лезвие выступает ровно на толщину изоляции, так вы не повредите проводники. Если такого инструмента нет под рукой, то можно воспользоваться обычным ножом или даже ножницами. Весь вопрос в удобстве и скорости.
3. Расплетите проводники не более чем на 2 см (для минимизации электромагнитных помех) затем проводники следует развести друг от друга, выровняйте их в один ряд, при этом соблюдаясхему обжима витой пары. Стандартно при обжиме UTP используют вариант T568B.
4. Обкусите проводники таким образом, чтобы их длина от изоляции была чуть больше сантиметра, рекомендованная длина 1/2 дюйма или 12,5 мм. Для этого можно воспользоваться инструментом для обрезки витой пары, или ножами встроенными в обжимной инструмент.
5. Аккруратно вставьте проводники в коннектор RJ-45. Обратите внимание чтобы расположение проводов относительно коннектора при обжиме второго конца провода полностью совпадало с первым.
6. Обязательно проверьте не перепутались ли проводники и правильно ли они вошли в коннектор, при этом все провода должны упереться в переднюю стенку коннектора.
7. Поместите коннектор с расположенными в нем проводниками в клещи, затем плавно, но сильно произведитеобжим витой пары. Второй коннектор обжимается по той же схеме что и первый, однако некоторых случаях (например при соединении активного сетевого оборудования или двух компьютеров без использования свитча) Вам может потребоваться обратная или cross-over схема обжима. В этом случае для второго коннектора используйте схему T568A.
8. Обязательно следует проверить правильность обжатия коннектора на предмет отсутствия контакта или несоблюдения последовательности в отдельных проводниках. Это лучше всего сделать специальным тестировочным инструментом.

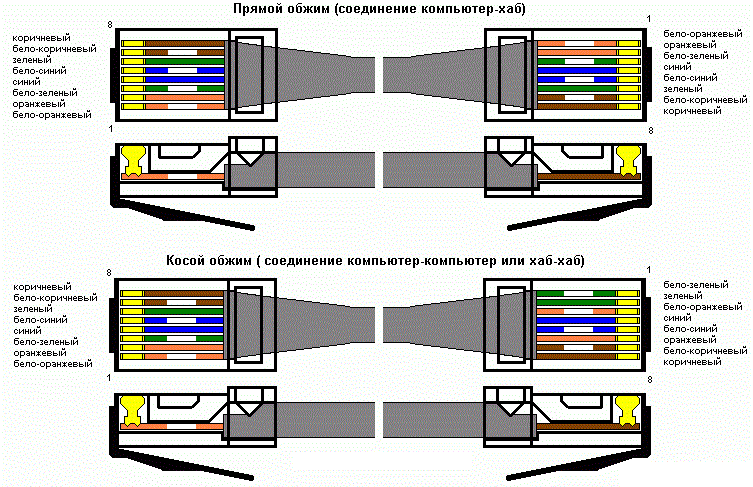

Схема обжима витой пары 568B Схема обжима витой пары 568A
1. бело-оранжевый 1. бело-зеленый 2. оранжевый 2. зеленый 3. бело-зеленый 3. бело-оранжевый 4. синий 4. синий 5. бело-синий 5. бело-синий 6. зеленый 6. оранжевый 7. бело-коричневый 7. бело-коричневый 8. коричневый 8. коричневый
Прокладка кабеля.
При прокладке кабеля должны быть выполнены следующие общие требования :
избегать повреждения внешней оболочки кабеля;
избегать перекручивания кабеля;
затяжки (хомуты) должны затягиваться вручную без использования инструмента;
тянущее усилие прилагать равномерно, без рывков;
выдерживать радиус изгиба кабеля не менее 8 диаметров кабеля;
расстояние между поддерживающими кабель элементами не должно превышать 1.5м;
пролеты кабеля между поддерживающими элементами должны иметь видимый провис, что является показателем приемлемого натяжения кабеля;
При монтаже кабеля витой пары должен выдерживаться минимально допустимый радиус изгиба (8 внешних диаметров кабеля). Больший изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки кабеля.
Топология локальных сетей.
Топология - это конфигурация сети, способ соединения элементов сети (то есть компьютеров) друг с другом. Чаще всего встречаются три способа объединения компьютеров в локальную сеть: "звезда", "общая шина" и "кольцо".

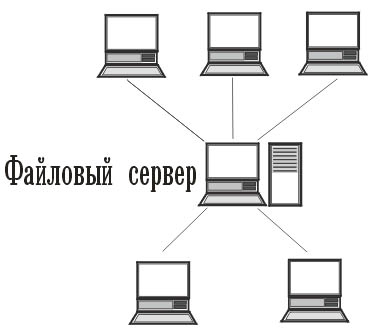

Соединение типа "звезда". Каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к объединяющему устройству. При необходимости можно объединить вместе несколько сетей с топологией "звезда", при этом конфигурация сети получается разветвленной.
Достоинства: При соединении типа "звезда" легко искать неисправность в сети.
Недостатки: Соединение не всегда надежно, поскольку выход из строя центрального узла может привести к остановке сети.

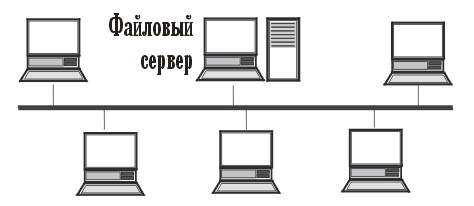

Соединение "общая шина". Все компьютеры сети подключаются к одному кабелю; этот кабель используется совместно всеми рабочими станциями по очереди. При таком типе соединения все сообщения, посылаемые каждым отдельным компьютером, принимаются всеми остальными компьютерами в сети.
Достоинства: в топологии "общая шина" выход из строя отдельных компьютеров не приводит всю сеть к остановке.
Недостатки: несколько труднее найти неисправность в кабеле и при обрыве кабеля (единого для всей сети) нарушается работа всей сети.
Соединение "общая шина". Все компьютеры сети подключаются к одному кабелю; этот кабель используется совместно всеми рабочими станциями по очереди. При таком типе соединения все сообщения, посылаемые каждым отдельным компьютером, принимаются всеми остальными компьютерами в сети.
Достоинства: в топологии "общая шина" выход из строя отдельных компьютеров не приводит всю сеть к остановке.
Недостатки: несколько труднее найти неисправность в кабеле и при обрыве кабеля (единого для всей сети) нарушается работа всей сети.
