2.6. Вынужденные колебания, резонанс

Свободные колебания при наличии сил трения являются затухающими. Незатухающие колебания можно создать с помощью периодического внешнего воздействия.

Вынужденными называются такие колебания, в процессе которых колеблющаяся система подвергается воздействию внешней периодической силы (ее называют вынуждающей силой).

Резонансом называется достижение максимальной амплитуды вынужденных колебаний при определенном значении частоты вынуждающей силы.

7. Автоколебания

Автоколебания, как и вынужденные колебания, сопровождаются воздействием на колеблющуюся систему внешних сил, однако, моменты времени, когда осуществляются эти воздействия, задаются самой колеблющейся системой. То есть система сама управляет внешним воздействием. Примером автоколебательной системы являются часы, в которых маятник получает толчки за счет энергии поднятой гири или закрученной пружины, причем эти толчки происходят в моменты прохождения маятника через среднее положение.

Автоколебания - это незатухающие колебания, которые могут существовать в какой-либо системе при отсутствии переменного внешнего воздействия, причём амплитуда и период колебаний определяются свойствами самой системы. Этим автоколебания отличаются от вынужденных колебаний, амплитуда и период которых определяются характером внешнего воздействия (приставка «авто» и указывает на то, что колебания возникают в самой системе, а не навязываются внешним воздействием). Автоколебания отличаются и от свободных колебаний (например, колебаний свободно подвешенного маятника, колебаний силы тока в электрическом контуре) тем, что, во-первых, свободные колебания постепенно затухают, во-вторых, их амплитуда зависит от первоначального «толчка», создающего эти колебания. Примерами автоколебаний могут служить колебания, совершаемые маятником часов, колебания струны в смычковых или столба воздуха в духовых музыкальных инструментах, электрические колебания в ламповом генераторе. Системы, в которых возникают автоколебания, называются автоколебательными.

7. Колебания тела человека и их регистрация

Aнализ колебаний, создаваемых телом человека или его отдельными частями, широко используется в медицинской практике.

Колебательные движения тела человека при ходьбе.

Ходьба - это сложный периодический локомоторный процесс, возникающий в результате координированной деятельности скелетных мышц туловища и конечностей. Aнализ процесса ходьбы дает много диагностических признаков.

Характерной особенностью ходьбы является периодичность опорного положения одной ногой (период одиночной опоры) или двух ног (период двойной опоры). В норме соотношение этих периодов равно 4:1. При ходьбе происходит периодическое смещение центра масс (ЦМ) по вертикальной оси (в норме на 5 см) и отклонение в сторону (в норме на 2,5 см). При этом ЦМ совершает движение по кривой, которую приближенно можно представить гармонической функцией .

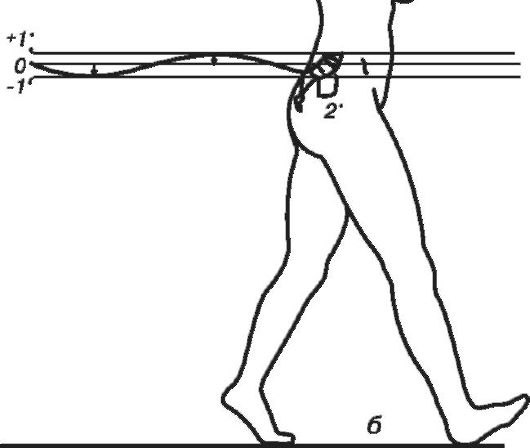

Вертикальное смещение ЦМ тела человека во время ходьбы.

Сложные колебательные движения при поддержании вертикального положения тела. У человека, стоящего вертикально, происходят сложные колебания общего центра масс (ОЦМ) и центра давления (ЦД) стоп на плоскость опоры. На анализе этих колебаний основана статокинезиметрия - метод оценки способности человека сохранять вертикальную позу. Посредством удержания проекции ОЦМ в пределах координат границы площади опоры. Данный метод реализуется с помощью стабилометрического анализатора, основной частью которого является стабилоплатформа, на которой в вертикальной позе находится испытуемый. Колебания, совершаемые ЦД испытуемого при поддержании вертикальной позы, передаются стабилоплатформе и регистрируются специальными тензодатчиками. Сигналы тензодатчиков передаются на регистрирующее устройство. При этом записывается статокинезиграмма - траектория перемещения ЦД испытуемого на горизонтальной плоскости в двумерной системе координат. По гармоническому спектру статокинезиграммы можно судить об особенностях вертикализации в норме и при отклонениях от нее. Данный метод позволяет анализировать показатели статокинетической устойчивости (СКУ) человека.

Механические колебания сердца. Механические периодические процессы лежат в основе методов исследования работы сердца.

Баллистокардиография (БКГ) - метод исследования механических проявлений сердечной деятельности, основанный на регистрации пульсовых микроперемещений тела, обусловленных выбрасыванием толчком крови из желудочков сердца в крупные сосуды. При этом возникает явление отдачи. Тело человека помещают на специальную подвижную платформу, находящуюся на массивном неподвижном столе. Платформа в результате отдачи приходит в сложное колебательное движение. Зависимость смещения платформы с телом от времени называется баллистокардиограммой , анализ которой позволяет судить о движении крови и состоянии сердечной деятельности.

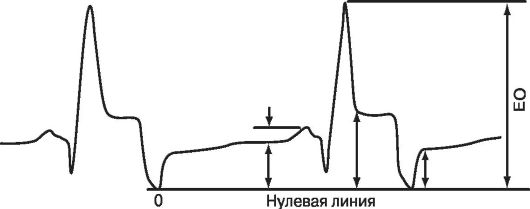

Апекскардиография (AKГ) - метод графической регистрации низкочастотных колебаний грудной клетки в области верхушечного толчка, вызванных работой сердца. Регистрация апекскардиограммы производится, как правило, на многоканальном электрокардиографе при помощи пьезокристаллического датчика, являющегося преобразователем механических колебаний в электрические. Перед записью на передней стенке грудной клетки пальпаторно определяют точку максимальной пульсации (верхушечный толчок), в которой и фиксируют датчик. По сигналам датчика автоматически строится апекскардиограмма. Проводят амплитудный анализ АКГ - сравнивают амплитуды кривой при разных фазах работы сердца с максимальным отклонением от нулевой линии - отрезок ЕО, принимаемый за 100%. На рисунке представлена апекскардиограмма.
