Билет 10

1. Рассеивание и поглощение радиоволн. В каких бытовых приборах используется эффект поглощения радиоволн? Эффект рассеяния возникает за счет присутствия в среде микронеоднородностей. Проходящая волна отражаясь от неоднородностей образует рассеянные волны, а амплитуда ее уменьшается с расстоянием. В неидеально упругой среде изменение амплитуды волн вызвано поглощением энергии, которое можно учитывать следующим образом. В реальности эффекты рассеяния и поглощения практически неотделимы друг от друга и поэтому часто используют термин коэффициент затухания, учитывающий влияние рассеяние и поглощения. ПОГЛОЩЕНИЕ ВОЛН — превращение энергии волны в др. виды энергии в результате её вз-ствия с др. волнами или со средой, в к-рой она распространяется, или с телами, к-рые расположены на пути её распространения.

2. Фидерные согласующие трансформаторы, назначение, основные определения. Любая линия передач характеризуется волновым сопротивлением. При согласовании Z_в=Z_вх, если же фидеры рассогласованы, то его входное сопротивление равно:Z_вх=R+ix, антенна:Z_н=R_н+ix_н. Использование согласующих трансформаторов позволяет избавиться от мнимой компоненты (ix) и достичь согласование линии с нагрузкой.

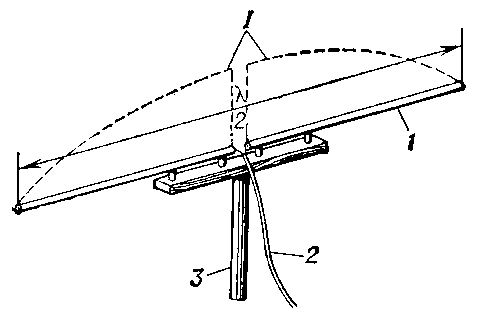

3. Полуволновой вибратор, распределение тока. ДН и другие основные параметры. Полуволновой вибратор, полуволновый вибратор, излучатель электромагнитных волн в виде прямолинейного отрезка проводника электрического тока или щели, например в металлической стенке радиоволновода, длиной, равной приблизительно половине длины рабочей волны. Применяется в качестве простой антенны для радиосвязи, приёмной телевизионной антенны и т.д. или в качестве излучающего элемента в антенных решётках связных и радиолокационных станций и т.д. В разрыв в середине П. в. включают симметричный фидер либо несимметричный фидер с симметрирующим устройством, соединяющий П. в. с радиопередатчиком или радиоприёмником. Характеристика направленности П. в. в плоскости, перпендикулярной его оси, — окружность, а в плоскости, проходящей через ось, — симметричная восьмёрка. Коэффициент направленного действия П. в. 1,64; сопротивление излучения ~73 Ом

Билет 11

1. Отражение и преломление радиоволн. Условия, основные законы. λ<<a, где а-препятствие:отражение(по законам геометрической оптики); λ>>а:огибание,дефракция; λ=а:имеет значение при расчёте антенно-волнового тракта

2 . Согласующий трансформатор на четвертьволновом отрезке фидера, методика расчета. 3. Зависимость ДН от распределения тока на примере полуволнового и волнового вибраторов.

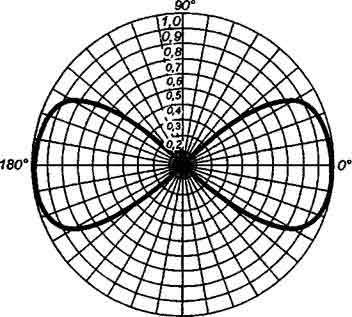

ДН полуволнового вибратора

ДН волнового вибратора

Билет 12

1. Дифракция и интерференция радиоволн, причины и последствия. Условия возникновения зоны радиотени. Дифракция-(оптическое) явление (явление распространения электромагнитных волн), при котором они огибают препятствия. В зависимости от длины волны она может отразиться или обогнуть объект. Интерференция - явление сложения максимумов или минимумов в одной точке пространства со сложениями амплитуд колебания. Процесс наложение радиоволн сложными устройствами, состоящими из нескольких излучателей, которые интерферируют между собой. Амплитуда оказывается различной и определяет диаграмму направленности. «Радиотень» возникает в случаях, когда на пути распространения сигнала существует (или периодически появляется) какая-либо естественная или искусственная преграда: здания, сооружения, возвышенности, деревья, линии электропередачи, тоннели и т.п. В такие места сигнал либо не доходит вообще, либо доходит сильно ослабленным. К сожалению, бороться с проблемой экранирования весьма сложно. Пожалуй, единственным методом решения проблемы будет создание сложных систем связи с большим количеством зон ретрансляции. Но даже в многозоновых системах связи не всегда удается обеспечить стопроцентное покрытие заданной территории. Примером тому могут служить «дыры» в зоне покрытия систем сотовой телефонии в Ташкенте (некоторые районы с плотной застройкой, тоннели, подземные переходы, метро).

2. Согласующие трансформаторы на сосредоточенных элементах. Одношлейфовый трансформатор. Согласование сводится к такому выбору размеров отрезков линий L1 и L2, чтобы входная проводимостьслева от сечения aa' равнялась 1+i0. Это можно сделать, поместив реактивный согласующий элемент в сечение линии, где активная составляющая входной проводимости равна единице, и компенсировать шлейфом реактивную составляющую входной проводимости. Четвертьволновый трансформатор сопротивлений. Это простейшее согласующее устройство, представляющее собой отрезок линии, длина которой равна четверти длины волны на средней частоте рабочего диапазона.

3. Петлевой вибратор (вибратор Пистолькорса), конструкция, параметры, принцип работы. Состоит из 2-х параллельных полуволновых вибраторов, соединённых на концах. Суммарная мощность излучения в 2 раза больше, чем у одного полуволнового. Входное сопротивление в 4 раза больше. Преимущество: изменяя его конфигурацию, можно изменить входное сопротивление, согласовывая его с фидером. Находит широкое применение.
